JNI详解

Android
2022-03-29
1080人已阅读

摘要

JNI详解

1、基础概念

1.1、JNI

JNI（Java Native Interface）Java本地接口，使得Java与C/C++具有交互能力

1.2、NDK

NDK（Native Development Kit）本地开发工具包，允许使用原生语言（C和C++）来实现应用程序的部分功能

Android NDK开发的主要作用：

1、特定场景下，提升应用性能；

2、代码保护，增加反编译难度；

3、生成库文件，库可重复使用，也便于平台、项目间移植；

1.3、CMake与ndk-build

当我们基于NDK开发出native功能后，通常需要编译成库文件，给Android项目使用。

目前，有两种主流的编译方式：CMake__与__ndk-build

__CMake__与__ndk-build__是两种不同的编译工具（与Android代码和C/C++代码无关）

CMake

CMake是Androidstudio2.2之后引入的跨平台编译工具（特点：简单易用，2.2之后是默认的NDK编译工具）

如何配置：

1、创建CMakeLists.txt文件，配置CMake必要参数；

2、使用gradle配置CMakeLists.txt以及native相关参数；

如何编译库文件：

1、Android Studio执行Build即可；

ndk-build

ndk-build是NDK中包含的脚本工具（可在NDK目录下找到该工具，为了方便使用，通常配置NDK的环境变量）

如何配置：

1、创建Android.mk文件，配置ndk-build必要参数；

2、可选创建application.mk文件，配置ndk-build参数 (该文件的配置项可使用gradle的配置替代)；

3、使用gradle配置Android.mk以及native相关参数；

2、如何编译库文件（两种方式）：

1、Android Studio执行Build即可（执行了：Android.mk + gradle配置）；

2、也可在Terminal、Mac终端、cmd终端中通过ndk-build命令直接构建库文件（执行了：Android.mk）

2、环境搭建

JNI安装

JNI 是JDK里的内容，电脑上正确安装并配置JDK即可 (JDK1.1之后就正式支持了);

NDK安装

可从官网自行下载、解压到本地，也可基于AndroidStudio下载解压到默认目录;

编译工具安装

cmake 可基于AndroidStudio下载安装;

ndk-build 是NDK里的脚本工具，NDK安装好即可使用ndk-build;

当前演示，使用的Android Studio版本如下（当前最新版）：

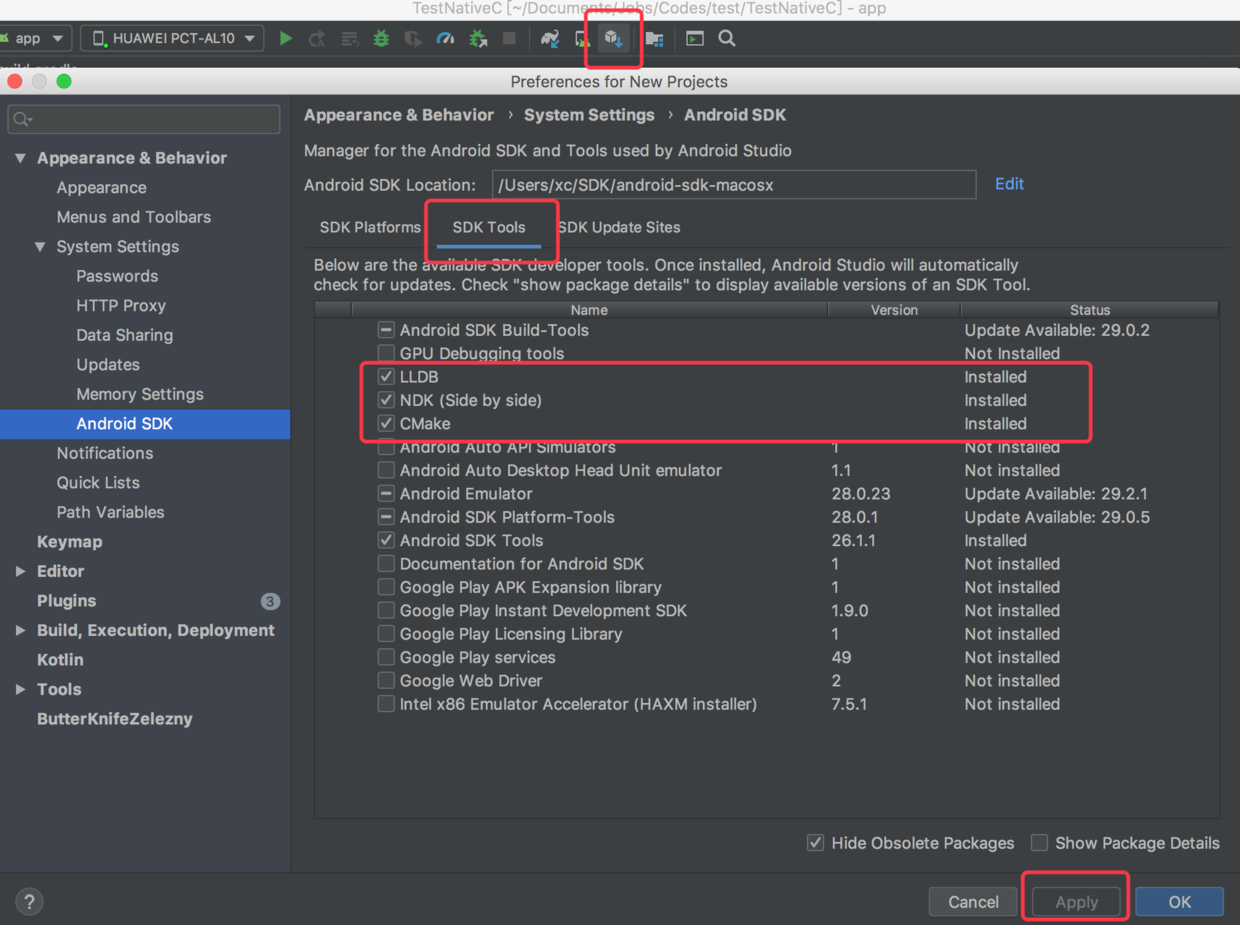

启动Android Studio --> 打开SDK Manager --> SDK Tools，如下图所示：

我们选择NDK、CMake、LLDB（调试Native时才会使用），选择Apply进行安装，等安装成功后，NDK开发所依赖的环境也就都齐全了。

3、Native C++ 项目（HelloWord案例）

3.1、项目创建（java / kotlin）

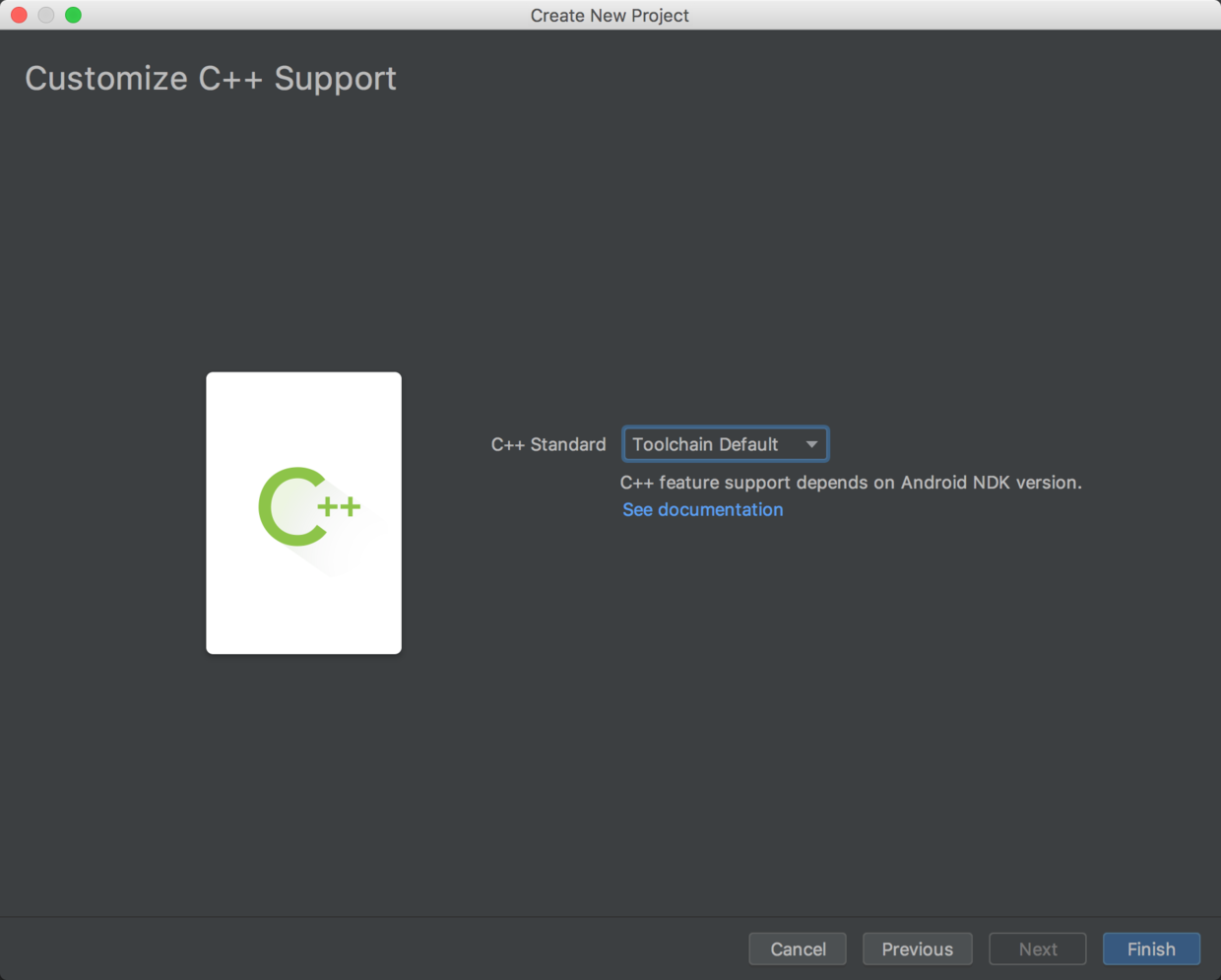

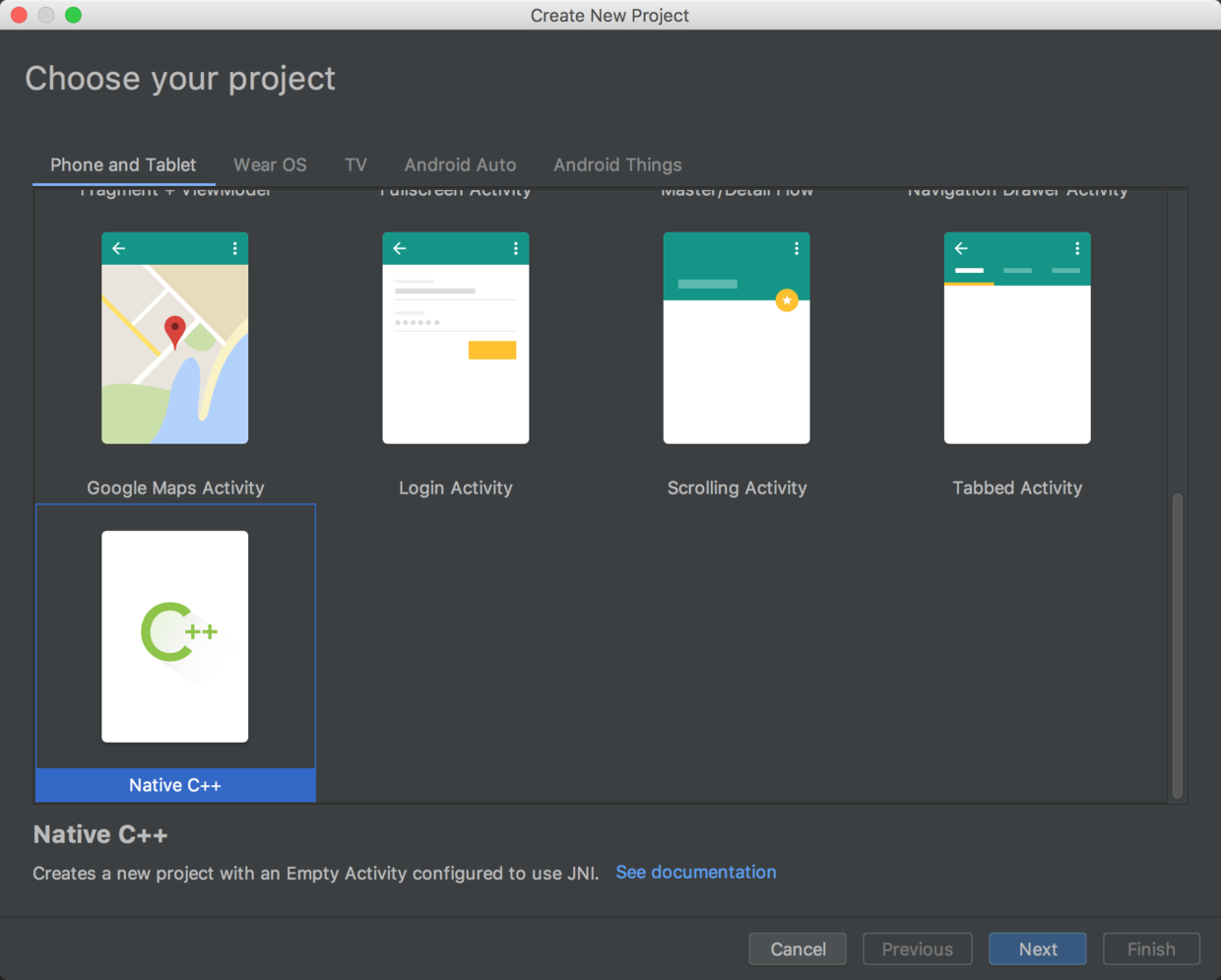

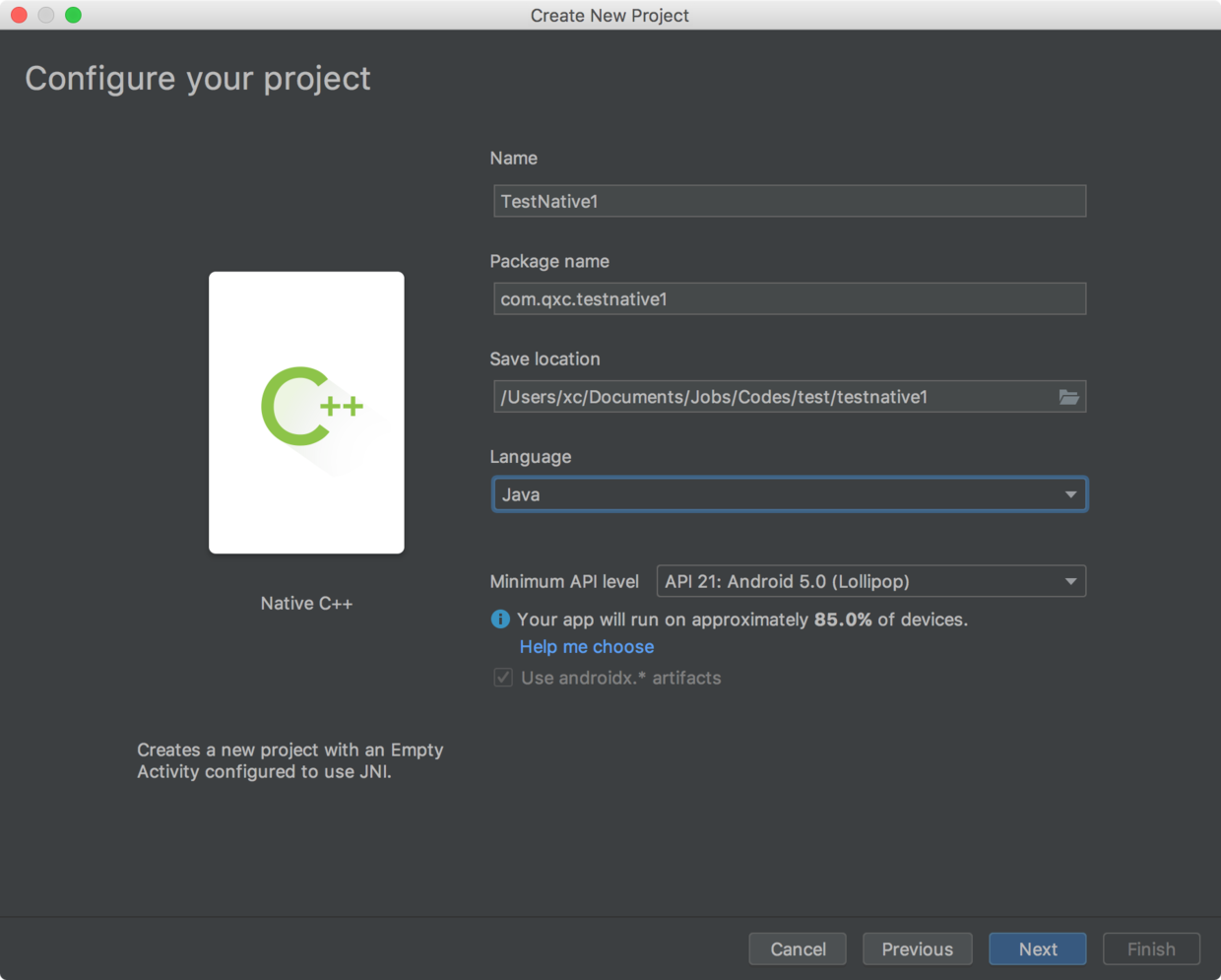

新建项目，选择 Native C++，如下图：

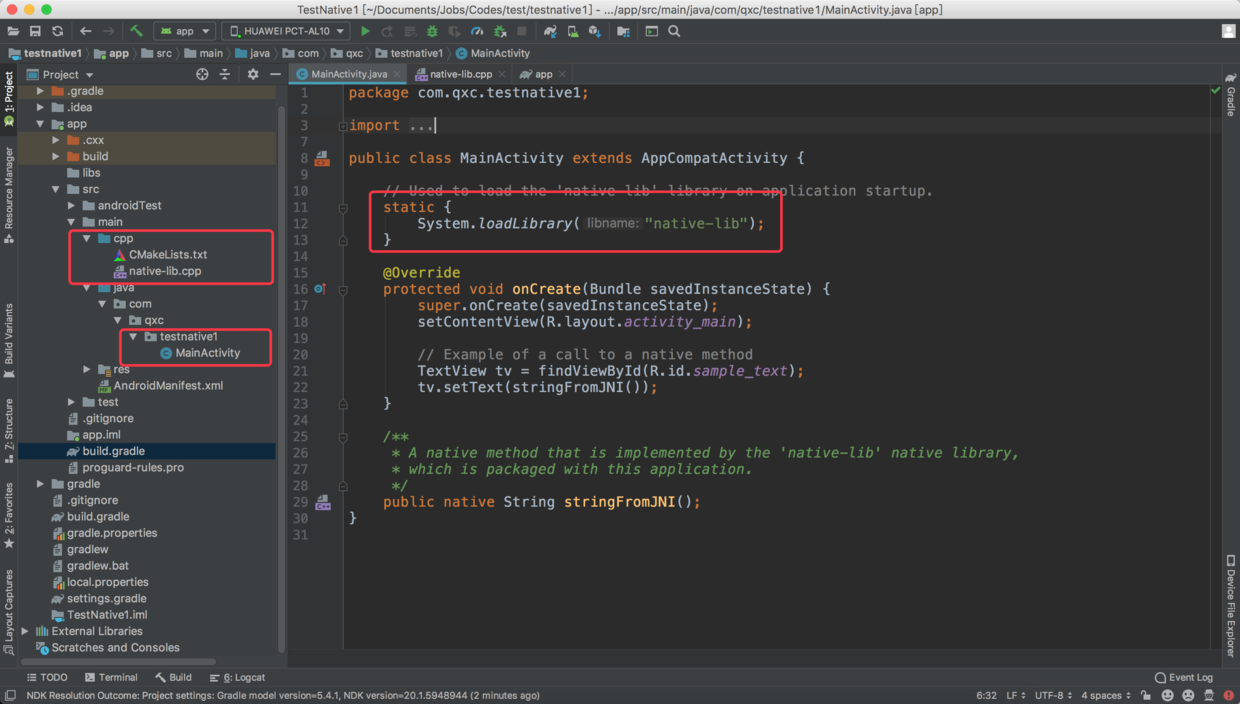

新创建的项目，默认已包含完整的native 示例代码、cmake配置，如下图：

这样，我们就可以自己定义Java native方法，并在cpp目录中写native实现了，很方便。

但是，当我们写完native的实现代码，希望运行APP，查看JNI的交互效果，此时，就需要使用编译工具了，咱们还是先看一下Android Studio默认的Native编译方式吧：CMake

3.2、CMake的应用

在CMake编译之前，咱们应该先做哪些准备工作？

1、NDK环境是否配置正确？

-- 如果未配置正确是无法进行C/C++开发的，更不用说CMake编译了

2、C/C++功能是否实现？

-- 此次演示主要使用系统默认创建的native-lib.cpp文件，关于具体如何实现：后续文章再详细讲解

3、CMakeLists.txt是否创建并正确配置？

-- 该文件是CMake工具编译的基础，未配置或配置项错误，均会影响编译结果

4、gradle是否正确配置？

-- gradle配置也是CMake工具编译的基础，未配置或配置项错误，均会影响编译结果

除此之外，咱们还应该学习CMake的哪些重要知识？

1、CMake工具编译生成的库文件默认在什么位置？apk中库文件又是在什么位置？

2、CMake工具如何指定编译生成的库文件位置？

3、CMake工具如何指定生成不同CPU平台对应的库文件？

带着这些问题，咱们开始CMake之旅吧：

3.2.1、NDK环境检查

编译前，建议先检查下工程的NDK配置情况（不然容易报一些乱七八糟的错误）：

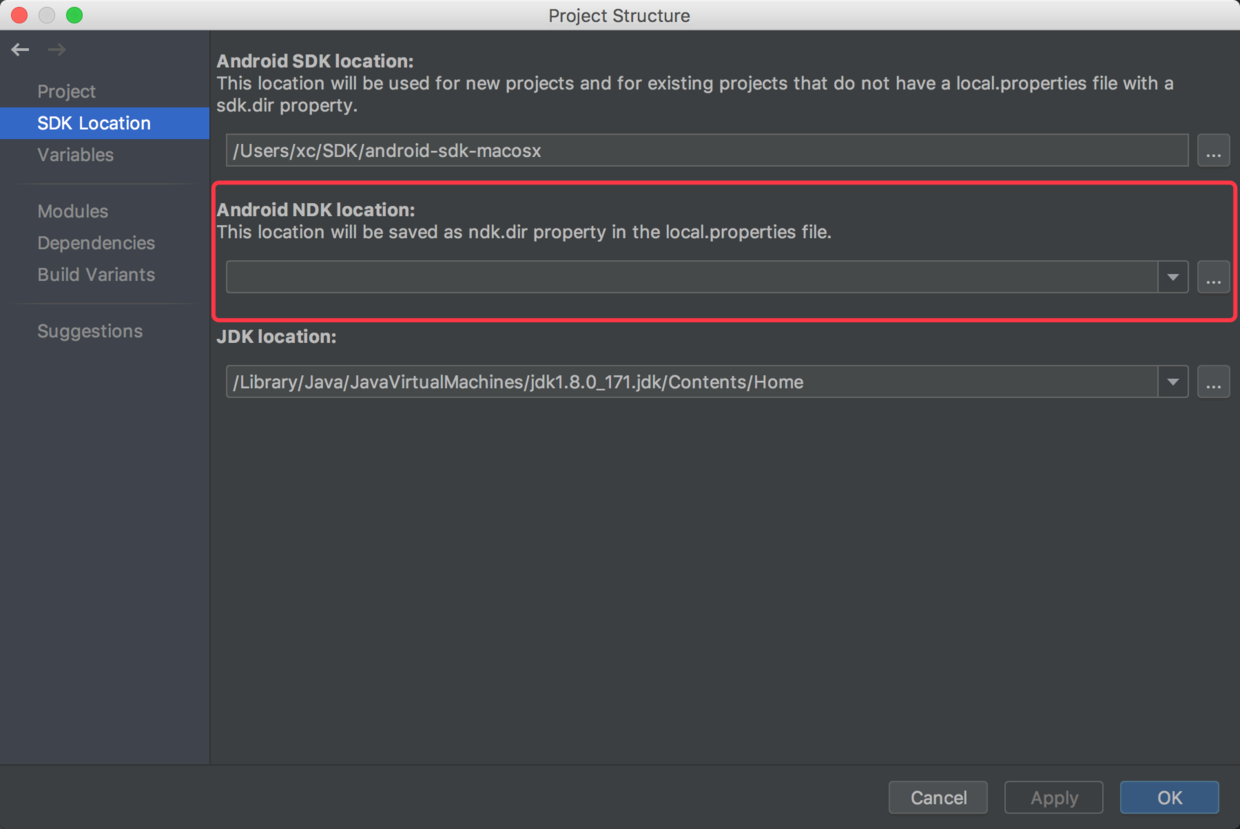

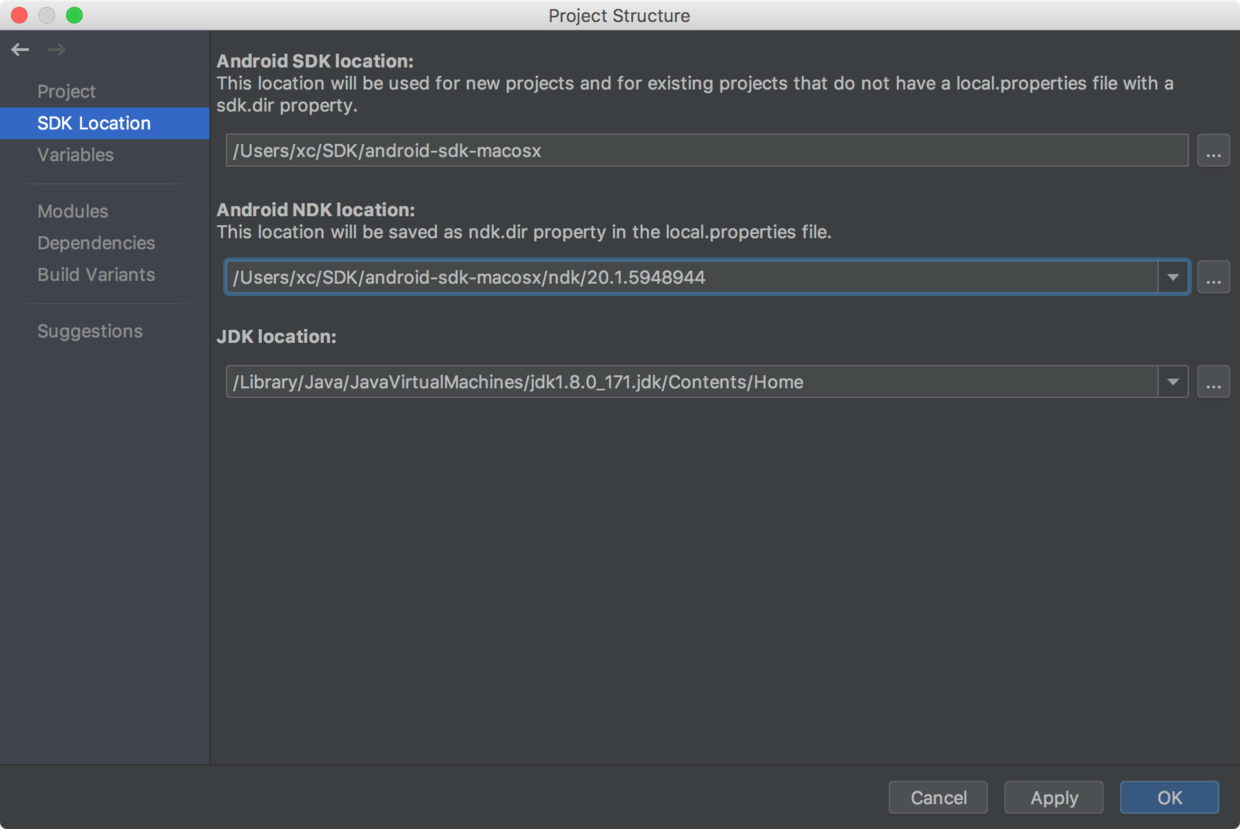

File --> Project Structure --> SDK Location，如下图（我本地的Android Studio默认没有给配置NDK路径，那么，需要自己手动指定一下）：

3.2.2、C/C++功能实现

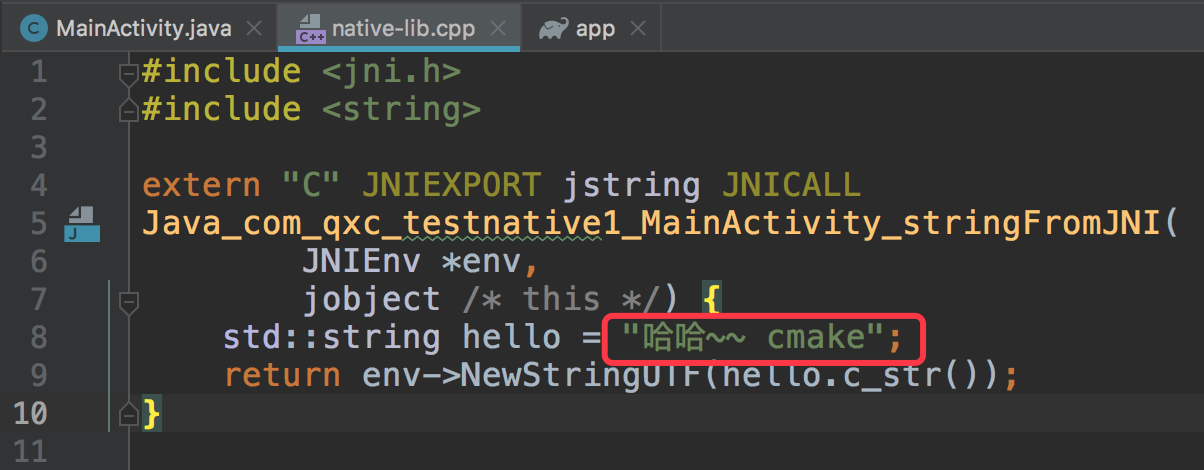

因为本节主讲CMake编译工具，代码就不单独写了，咱们直接使用工程默认生成的native-liv.cpp，简单调整一下native实现方法的代码吧（修改返回文本信息）：

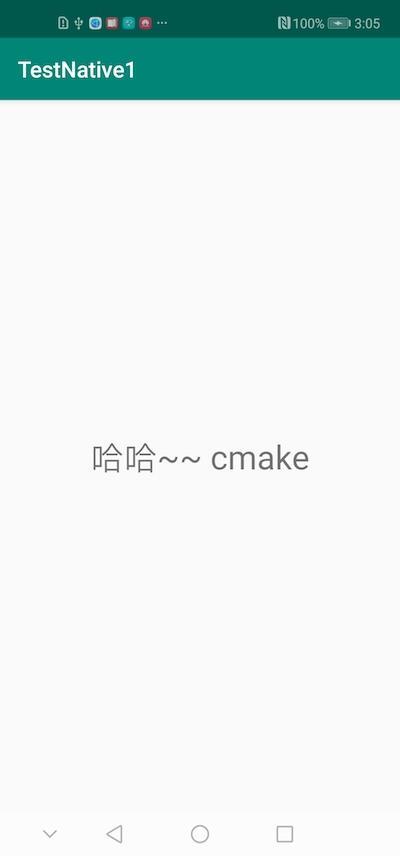

因Native C++工程默认已配置好了CMakeLists.txt和gradle，所以咱们可直接运行工程看效果，如下图：

JNI交互效果我们已经看到了，说明CMake编译成功了。那么，这究竟是怎么做到的呢？咱们接着分析一下吧：

3.2.3、CMake生成的库文件与apk中的库文件

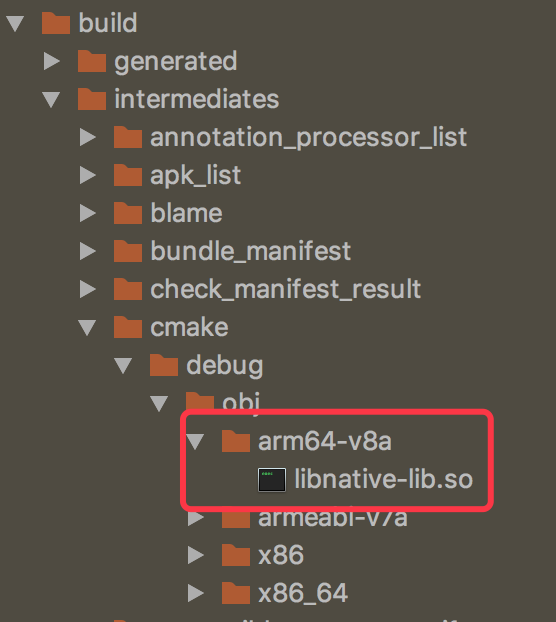

安卓工程编译时，会执行CMake编译，在工程/app/build/.../cmake/ 中会产生对应的so文件，如下图：

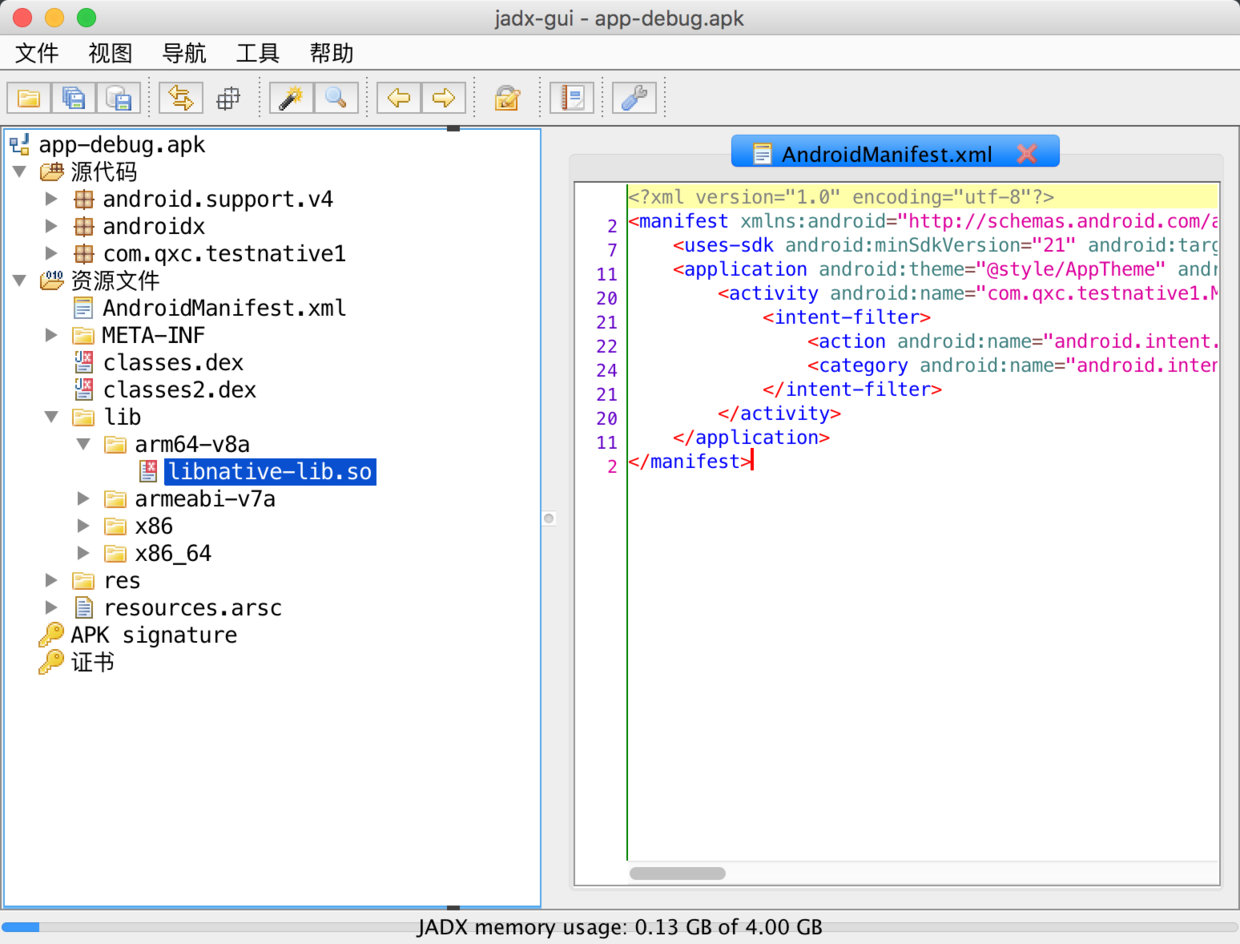

继续编译安卓工程，会根据build中的内容，生成我们的*.apk安装包文件。我们找到、反编译apk安装包文件，查找so库文件。原来在apk安装包中，so库都被存放在lib目录中，如下图：

3.2.4、CMake是如何编译生成so库的呢？

在前面介绍CMake定义时，提到了CMake是基于CMakeLists.txt文件和gradle配置实现编译Native类的。那么，咱们先来看一下CMakeLists.txt文件吧：

#cmake最低版本要求

cmake_minimum_required(VERSION 3.4.1)

#添加库

add_library(

# 库名

native-lib

# 类型：

# SHARED 是指动态库，对应的是.so文件

# STATIC 是指静态库，对应的是.a文件

# 其他类型:略

SHARED

# native类路径

native-lib.cpp)

# 查找依赖库

find_library(

# 依赖库别名

log-lib

# 希望加到本地的NDK库名称，log指NDK的日志库

log)

# 链接库，建立关系（此处就是指把log-lib 链接给 native-lib使用）

target_link_libraries(

# 目标库名称（native-lib 是咱们要生成的so库）

native-lib

# 要链接的库（log-lib 是上面查找的log库）

${log-lib})

实际上，CMakeList.txt可配置的内容远不止这些，如：so输出目录，生成规则等等，有需要的同学可查下官网。

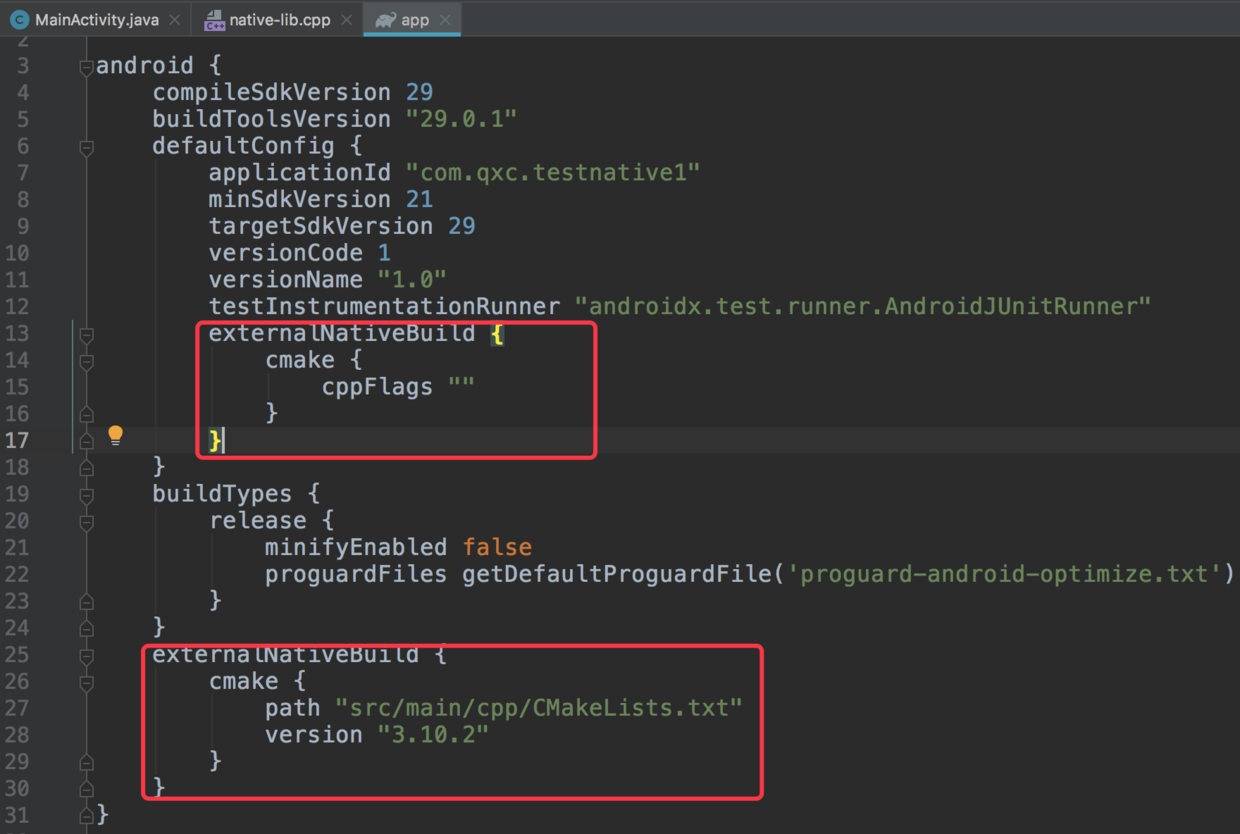

接着，咱们再看一下app的gradle又是如何配置CMake的呢？

apply plugin: 'com.android.application'

android {

compileSdkVersion 29

buildToolsVersion "29.0.1"

defaultConfig {

applicationId "com.qxc.testnativec"

minSdkVersion 21

targetSdkVersion 29

versionCode 1

versionName "1.0"

testInstrumentationRunner "androidx.test.runner.AndroidJUnitRunner"

//定义cmake默认配置属性

externalNativeBuild {

cmake {

cppFlags ""

}

//定义cmake对应的CMakeList.txt路径（重要）

externalNativeBuild {

cmake {

path "src/main/cpp/CMakeLists.txt"

}

dependencies {

implementation fileTree(dir: 'libs', include: ['*.jar'])

implementation 'androidx.appcompat:appcompat:1.1.0'

implementation 'androidx.constraintlayout:constraintlayout:1.1.3'

testImplementation 'junit:junit:4.12'

androidTestImplementation 'androidx.test.ext:junit:1.1.1'

androidTestImplementation 'androidx.test.espresso:espresso-core:3.2.0'

}

实际上，gradle可配置的cmake内容也远不止这些，如：abi、cppFlags、arguments等，有需要的同学可查下官网。

3.2.5、如何指定库文件的输出目录？

如果希望将so库生成到特定目录，并让项目直接使用该目录下的so，应该如何配置呢？

比较简单：需要在CMakeList.txt中配置库的输出路径信息，即：

CMAKE_LIBRARY_OUTPUT_DIRECTORY

# cmake最低版本要求

cmake_minimum_required(VERSION 3.4.1)

# 配置库生成路径

# CMAKE_CURRENT_SOURCE_DIR是指 cmake库的源路径，通常是build/.../cmake/

# /../jniLibs/是指与CMakeList.txt所在目录的同级目录：jniLibs (如果没有会新建)

# ANDROID_ABI 生成库文件时，采用gradle配置的ABI策略（即：生成哪些平台对应的库文件）

set(CMAKE_LIBRARY_OUTPUT_DIRECTORY ${CMAKE_CURRENT_SOURCE_DIR}/../jniLibs/${ANDROID_ABI})

# 添加库

add_library( # 库名

native-lib

# 类型：

# SHARED 是指动态库，对应的是.so文件

# STATIC 是指静态库，对应的是.a文件

# 其他类型:略

SHARED

# native类路径

native-lib.cpp)

# 查找依赖库

find_library(

# 依赖库别名

log-lib

# 希望加到本地的NDK库名称，log指NDK的日志库

log)

# 链接库，建立关系（此处就是指把log-lib 链接给native-lib使用）

target_link_libraries(

# 目标库名称（native-lib就是咱们要生成的so库）

native-lib

# 要链接的库（上面查找的log库）

${log-lib})

还需要在gradle中配置 jniLibs.srcDirs 属性（即：指定了lib库目录）：

sourceSets {

main {

jniLibs.srcDirs = ['jniLibs']//指定lib库目录

}

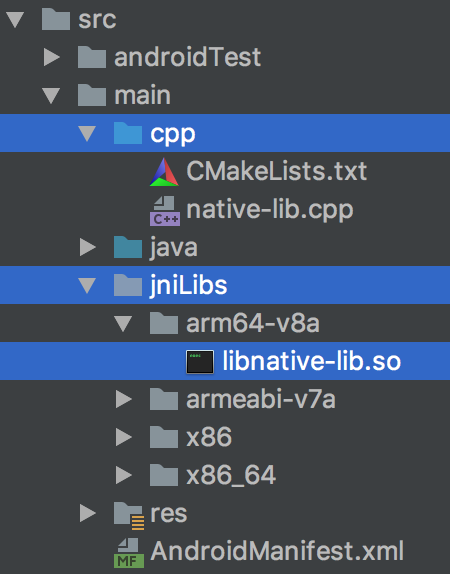

接着，重新build就会在cpp相同目录级别位置生成jniLibs目录，so库也在其中了：

注意事项：

1、配置了CMAKE_CURRENT_SOURCE_DIR，并非表示编译时直接将so生成在该目录中，实际编译时，so文件仍然是

先生成在build/.../cmake/中，然后再拷贝到目标目录中的

2、如果只配置了CMAKE_CURRENT_SOURCE_DIR，并未在gradle中配置 jniLibs.srcDirs，也会有问题，如下：

More than one file was found with OS independent path 'lib/arm64-v8a/libnative-lib.so'

此问题是指：在编译生成apk时，发现了多个so目录，android studio不知道使用哪一个了，所以需要咱们

告诉android studio当前工程使用的是jniLibs目录，而非build/.../cmake/目录

3.2.5、如何生成指定CPU平台对应的库文件呢？

我们可以在cmake中设置abiFilters，也可在ndk中设置abiFilters，效果是一样的：

defaultConfig {

applicationId "com.qxc.testnativec"

minSdkVersion 21

targetSdkVersion 29

versionCode 1

versionName "1.0"

testInstrumentationRunner "androidx.test.runner.AndroidJUnitRunner"

externalNativeBuild {

cmake {

cppFlags ""

abiFilters "arm64-v8a"

}

defaultConfig {

applicationId "com.qxc.testnativec"

minSdkVersion 21

targetSdkVersion 29

versionCode 1

versionName "1.0"

testInstrumentationRunner "androidx.test.runner.AndroidJUnitRunner"

externalNativeBuild {

cmake {

cppFlags ""

}

ndk {

abiFilters "arm64-v8a"

}

按照新的配置，我们重新运行工程，如下图：

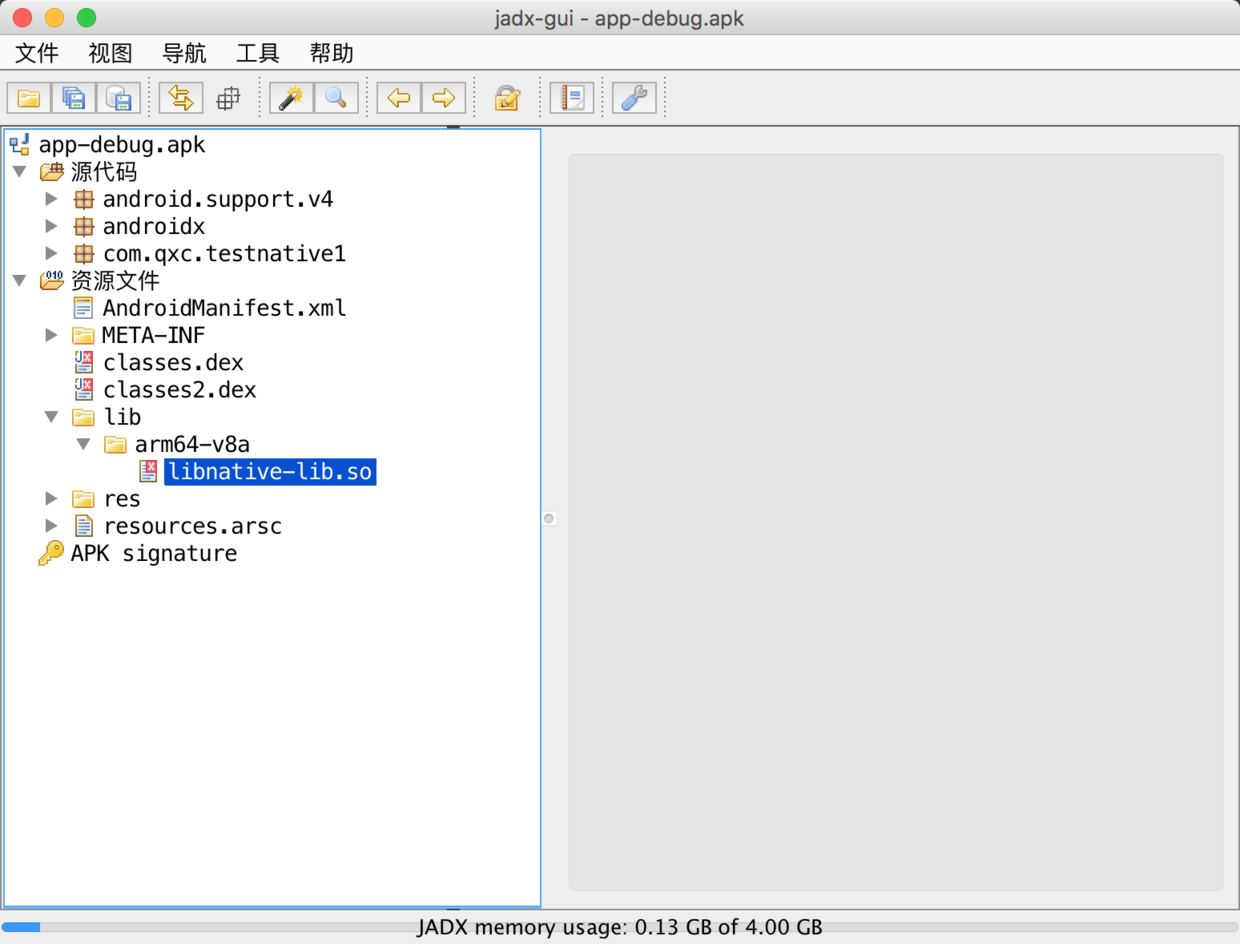

再反编译看下工程，果然只有arm64-v8a的so库了，不过库文件在apk中仍然是放在lib目录，而非jniLibs（其实也很好理解，jniLibs只是我们本地的目录，便于我们管理库文件，真正生成apk时，仍然会按照lib目录放置库文件），如下图：

至此，CMake的主要技术点都讲完了，接下来咱们看下NDK-Build吧~

3.3、ndk-build的应用

在ndk-build编译之前，咱们又应该先做哪些准备工作？

1、ndk-build环境变量是否正确配置？

-- 如果未配置，是无法在cmd、Mac终端、Terminal中使用ndk-build命令的（会报错：找不到命令）

2、NDK环境是否配置正确？

-- 如果未配置正确是无法进行C/C++开发的，更不用说ndk-build编译了

3、C/C++功能是否实现？

-- 此次演示主要使用系统默认创建的native-lib.cpp文件，关于具体如何实现：后续文章再详细讲解

-- 注意：为了与CMake区分，咱们新建一个“jni”目录存放C/C++文件、配置文件吧

4、Android.mk是否创建并正确配置？

-- 该文件是ndk-build工具编译的基础，未配置或配置项错误，均会影响编译结果

5、gradle是否正确配置？(可选项，如果通过cmd、Mac终端、Terminal执行ndk-build，可忽略)

-- gradle配置也是ndk-build工具编译的基础，未配置或配置项错误，均会影响编译结果

6、Application.mk是否创建并正确配置？（可选项，一般配ABI、版本，这些项均可在gradle中配置）

-- 该文件也是ndk-build工具编译的基础，未配置或配置项错误，均会影响编译结果

除此之外，咱们还应该学习ndk-build的哪些重要知识？

1、ndk-build工具如何指定编译生成的库文件位置？

2、ndk-build工具如何指定生成不同CPU平台对应的库文件？

带着这些问题，咱们继续ndk-build之旅吧：

3.3.1、环境变量配置

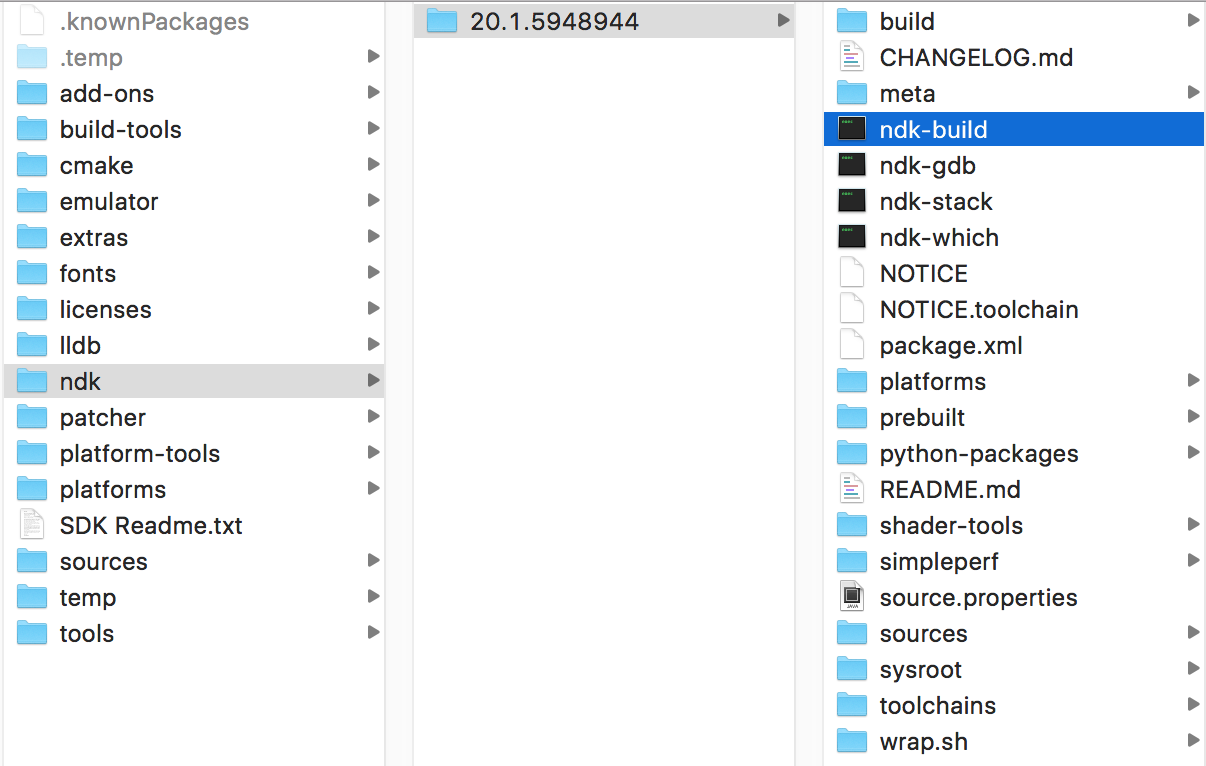

介绍NDK-Build定义时，提到了其实它是NDK的脚本工具。那么，咱们还是先进NDK目录找一下吧，ndk-build工具的位置如下图：

如果我们希望任意情况下都能便捷的使用这种脚本工具，通常做法是配置其环境变量，否则我们在cmd、Mac终端、Terminal中执行 ndk-build 命令时，会报错：“未找到命令”

配置NDK的环境变量，也很简单，以Mac电脑举例（如果是Windows电脑，网上也有很多关于配置环境变量的文章，如果有需要可自行查下）：

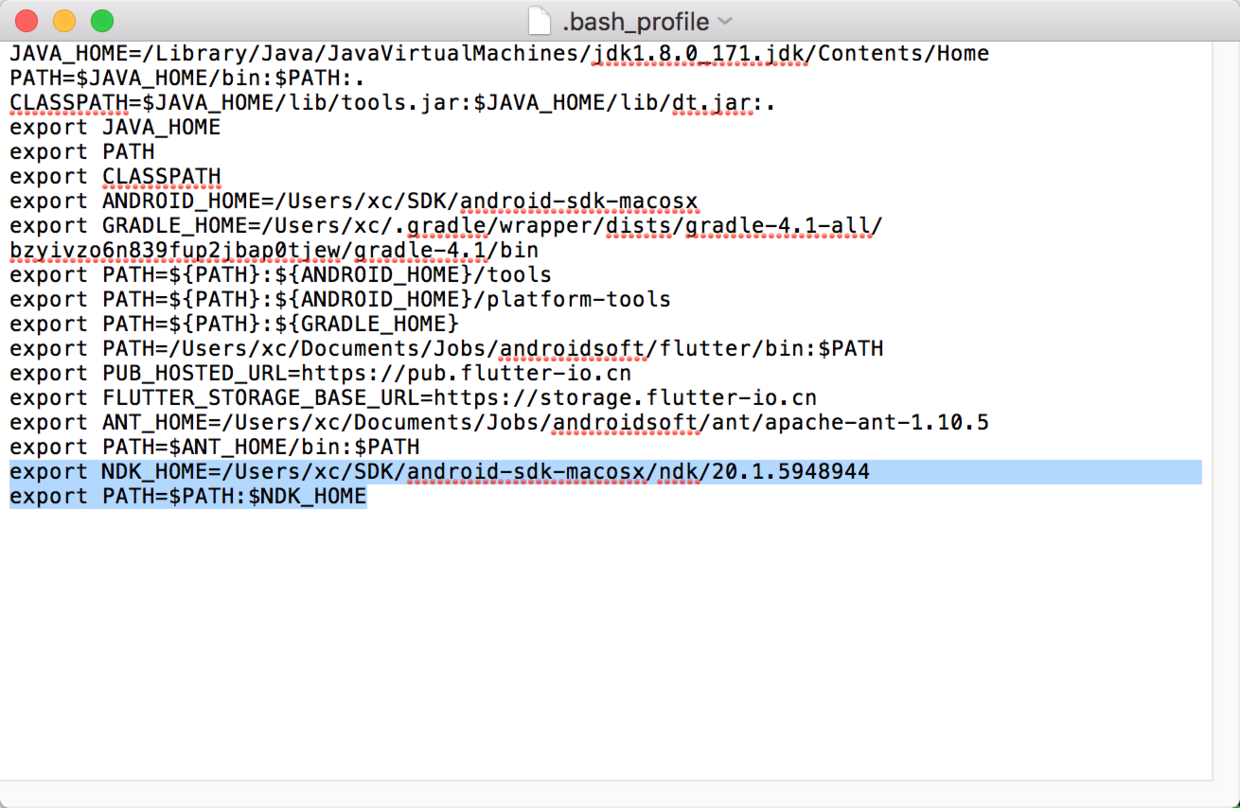

1、打开命令终端，输入命令： open -e .bash_profile，打开bash_profile配置文件

2、写入如下内容（NDK_HOME指向 ndk-build 所在路径）：

export NDK_HOME=/Users/xc/SDK/android-sdk-macosx/ndk/20.1.5948944

export PATH=$PATH:$NDK_HOME

3、生效.bash_profile配置

source .bash_profile

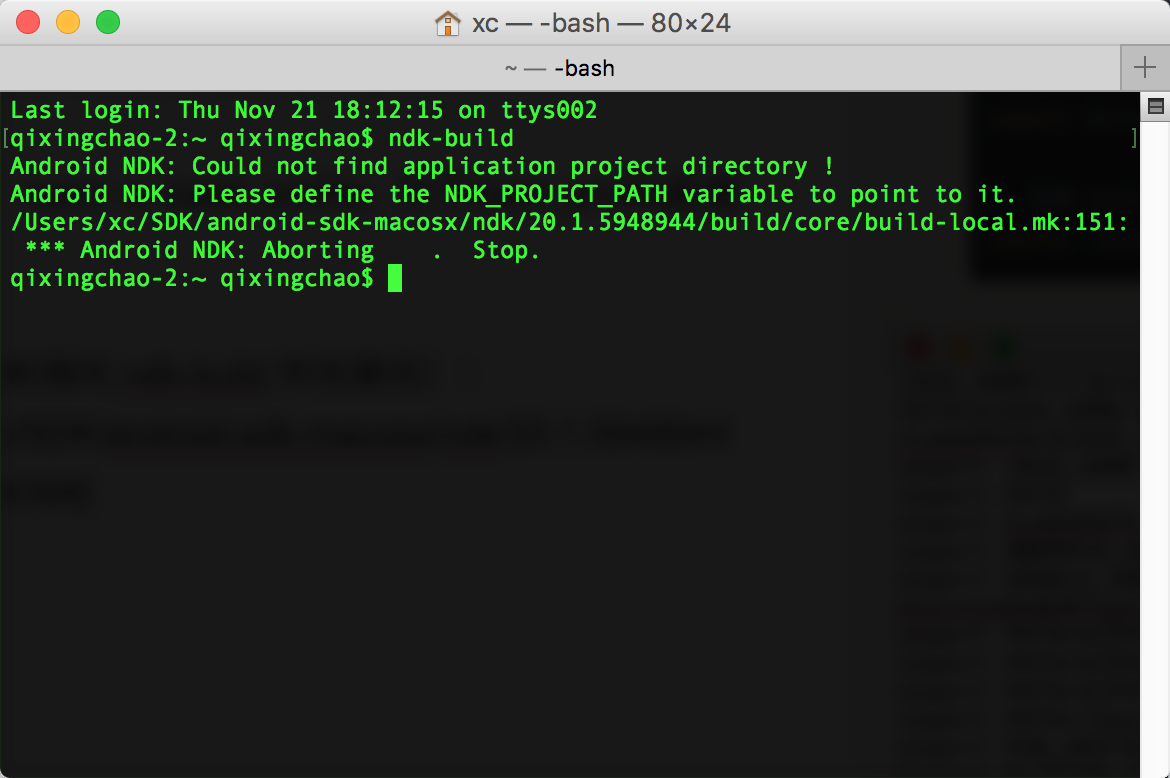

当我们在cmd、Mac终端、Terminal中执行 ndk-build 命令时，如果出现下图所示内容，则代表配置成功了：

3.3.2、C/C++功能实现

咱们使用比较常用的一种ndk-build方式吧：ndk-build + Android.mk + gradle配置

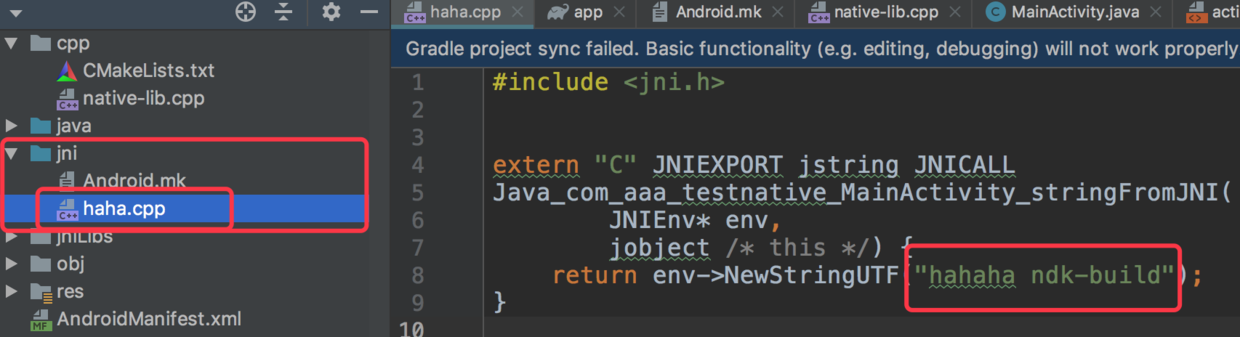

项目中新建jni目录，拷贝一份CMake的代码实现吧：

1、新建jni目录

2、拷贝cpp/native-lib.cpp 至 jni目录下

3、重命名为haha.cpp （与CMake区分）

4、调整一下native实现方法的文本（与CMake运行效果区分）

5、新建Android.mk文件

接着，编写Android.mk文件内容：

#表示Android.mk所在目录

LOCAL_PATH := $(call my-dir)

#CLEAR_VARS变量指向特殊 GNU Makefile，用于清除部分LOCAL_变量

include $(CLEAR_VARS)

#模块名称

LOCAL_MODULE := haha

#构建系统用于生成模块的源文件列表

LOCAL_SRC_FILES := haha.cpp

#BUILD_SHARED_LIBRARY 表示.so动态库

#BUILD_STATIC_LIBRARY 表示.a静态库

include $(BUILD_SHARED_LIBRARY)

配置gradle：

apply plugin: 'com.android.application'

android {

compileSdkVersion 28

defaultConfig {

applicationId "com.aaa.testnative"

minSdkVersion 16

targetSdkVersion 28

versionCode 1

versionName "1.0"

testInstrumentationRunner "android.support.test.runner.AndroidJUnitRunner"

//定义ndkBuild默认配置属性

externalNativeBuild {

ndkBuild {

cppFlags ""

}

//定义ndkBuild对应的Android.mk路径（重要）

externalNativeBuild {

ndkBuild{

path "src/main/jni/Android.mk"

}

dependencies {

implementation fileTree(dir: 'libs', include: ['*.jar'])

implementation 'com.android.support:appcompat-v7:28.0.0'

implementation 'com.android.support.constraint:constraint-layout:1.1.3'

testImplementation 'junit:junit:4.12'

androidTestImplementation 'com.android.support.test:runner:1.0.2'

androidTestImplementation 'com.android.support.test.espresso:espresso-core:3.0.2'

}

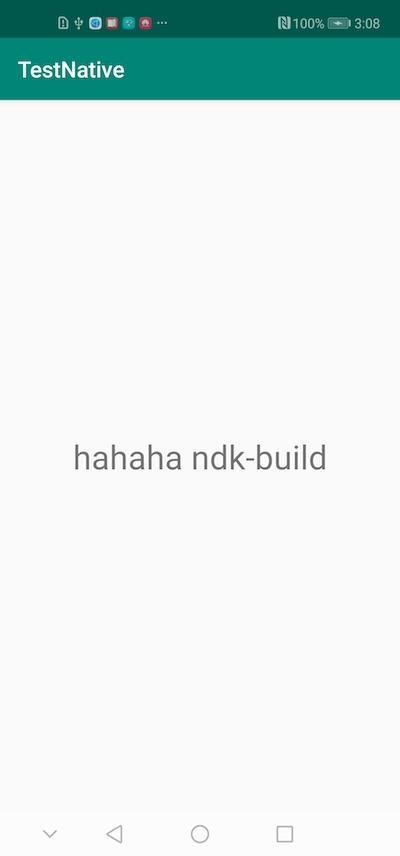

现在，native代码、ndk-build配置都完成了，咱们运行看一下效果吧，如下图：

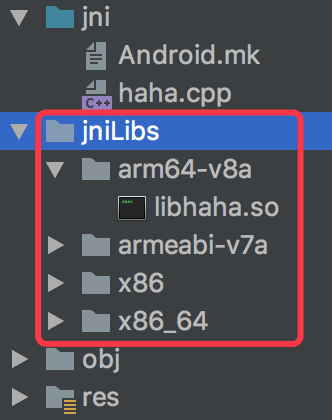

3.3.4、如何指定库文件的输出目录？

通常，可在Android.mk文件中配置NDK_APP_DST_DIR

#表示Android.mk所在目录

LOCAL_PATH := $(call my-dir)

#设置库文件的输入目录

#输出目录 ../jniLibs/

#源目录 $(TARGET_ARCH_ABI)

NDK_APP_DST_DIR=../jniLibs/$(TARGET_ARCH_ABI)

#CLEAR_VARS变量指向特殊 GNU Makefile，用于清除部分LOCAL_变量

include $(CLEAR_VARS)

#模块名称

LOCAL_MODULE := haha

#构建系统用于生成模块的源文件列表

LOCAL_SRC_FILES := haha.cpp

#BUILD_SHARED_LIBRARY 表示.so动态库

#BUILD_STATIC_LIBRARY 表示.a静态库

include $(BUILD_SHARED_LIBRARY)

3.3.5、如何生成指定CPU平台对应的库文件呢？

可在gradle中配置abiFilters（与Cmake类似）

externalNativeBuild {

ndkBuild {

cppFlags ""

abiFilters "arm64-v8a"

}

externalNativeBuild {

ndkBuild {

cppFlags ""

}

ndk {

abiFilters "arm64-v8a"

}

3.3.6、如何在Terminal中直接通过ndk-build命令构建库文件呢？

除了执行AndroidStudio的build命令，基于gradle配置 + Android.mk编译生成库文件，我们还可以在cmd、Mac 终端、Terminal中直接通过ndk-build命令构建库文件，此处以Terminal为例进行演示吧：

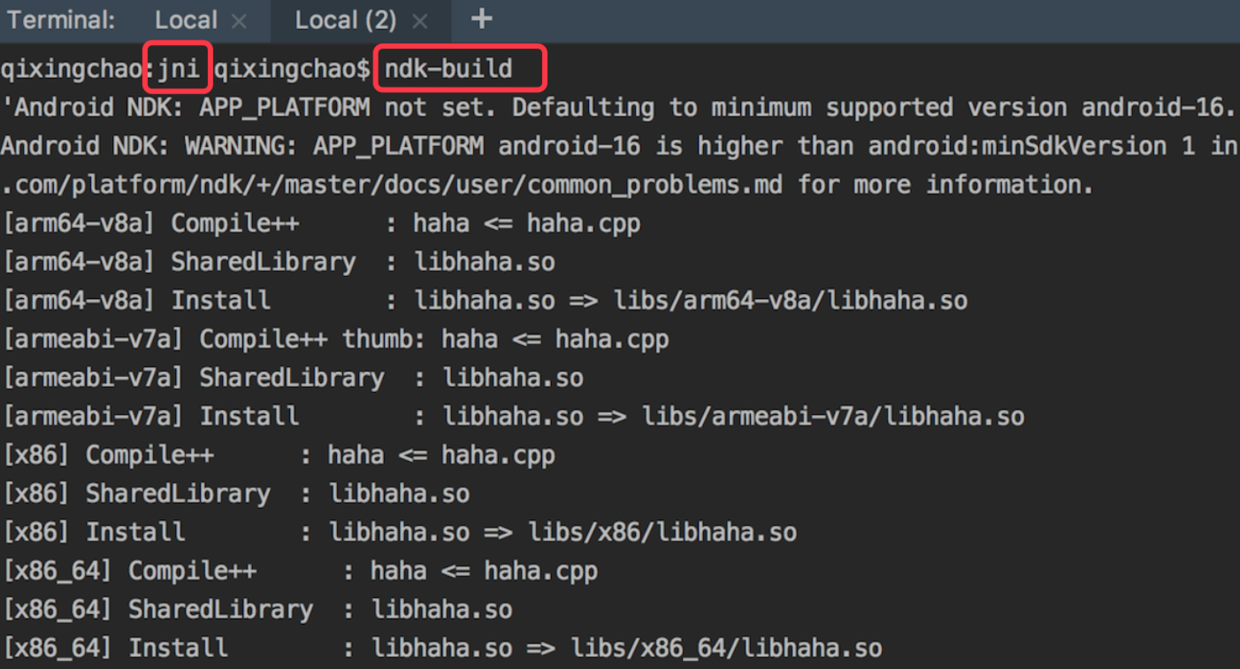

先进入包含Android.mk文件的jni目录（Android Studio中可直接选中jni目录并拖拽到Terminal中，会自动跳转到该目录），再执行ndk-build命令，如下图：

同样，编译也成功了，如下图：

因是直接在Terminal中执行了ndk-build命令，所以只会根据Android.mk进行编译（不包含gradle配置内容，也就不会执行abiFilters过滤），生成了所有默认CPU平台的so库文件。

ndk-build命令其实也可以配上一些参数使用，此处就不再详解了。日常开发时，还是建议选择CMake作为Native编译工具，因为是安卓主推的，而且更简单一些。

第二节讲解点击查看

当通过AndroidStudio创建了Native C++工程后，首先面对的是*.cpp文件，对于不熟悉C/C++的开发人员而言，往往是望“类”兴叹，无从下手。为此，咱们系统的梳理一下JNI的用法，为后续Native开发做铺垫。

1、JNI函数

#include <jni.h>

#include <string>

extern "C" JNIEXPORT jstring JNICALL

Java_com_qxc_testnativec_MainActivity_stringFromJNI(

JNIEnv* env,

jobject /* this */) {

std::string hello = "Hello from C++";

return env->NewStringUTF(hello.c_str());

}

通常，大家看到的JNI方法如上图所示，方法结构与Java方法类似，同样包含方法名、参数、返回类型，只不过多了一些修饰词、特定参数类型而已。

1.1、extern "C"

作用：避免编绎器按照C++的方式去编绎C函数

该关键字可以删掉吗？

我们不妨动手测试一下：去掉extern “C” , 重新生成so，运行app，结果直接闪退了：

咱们反编译so文件看一下，原来去掉extern “C” 后，函数名字竟然被修改了：

//保留extern "C"

000000000000ea98 T

Java_com_qxc_testnativec_MainActivity_stringFromJNI

//去掉extern "C"

000000000000eab8 T

_Z40Java_com_qxc_testnativec_MainActivity_stringFromJNIP7_JNIEnvP8_jobject

原因是什么呢？

其实这跟C和C++的函数重载差异有关系：

1、C不支持函数的重载，编译之后函数名不变；

2、C++支持函数的重载（这点与Java一致），编译之后函数名会改变；

原因：在C++中，存在函数的重载问题，函数的识别方式是通过：函数名，函数的返回类型，函数参数列表

三者组合来完成的。

所以，如果希望编译后的函数名不变，应通知编译器使用C的编译方式编译该函数（即：加上关键字：extern “C”）。

扩展：

如果即想去掉关键字 extern “C”，又希望方法能被正常调用，真的不能实现吗？

非也，还是有解决办法的：“函数的动态注册”，这个后面再介绍吧！！！

1.2、JNIEXPORT、JNICALL

作用：

JNIEXPORT 用来表示该函数是否可导出（即：方法的可见性）

JNICALL 用来表示函数的调用规范（如：__stdcall）

我们通过JNIEXPORT、JNICALL关键字跳转到jni.h中的定义，如下图：

通过查看 jni.h 中的源码，原来JNIEXPORT、JNICALL是两个宏定义

对于安卓开发者来说，宏可这样理解：

├── 宏 JNIEXPORT 代表的就是右侧的表达式： __attribute__ ((visibility ("default")))

├── 或者也可以说： JNIEXPORT 是右侧表达式的别名

宏可表达的内容很多，如：一个具体的数值、一个规则、一段逻辑代码等；

attribute___((visibility ("default"))) 描述的是“可见性”属性 visibility

1、default ：表示外部可见，类似于public修饰符 (即：可以被外部调用)

2、hidden ：表示隐藏，类似于private修饰符 (即：只能被内部调用)

3、其他：略

如果，我们想使用hidden，隐藏我们写的方法，可这么写：

#include <jni.h>

#include <string>

extern "C" __attribute__ ((visibility ("hidden"))) jstring JNICALL

Java_com_qxc_testnativec_MainActivity_stringFromJNI(

JNIEnv* env,

jobject /* this */) {

std::string hello = "Hello from C++";

return env->NewStringUTF(hello.c_str());

}

重新编译、运行，结果闪退了。

原因：函数Java_com_qxc_testnativec_MainActivity_stringFromJNI已被隐藏，而我们在java中调用该函数时，找不到该函数，所以抛出了异常，如下图：

宏JNICALL 右边是空的，说明只是个空定义。上面讲了，宏JNICALL代表的是右边定义的内容，那么，我们代码也可直接使用右边的内容（空）替换调JNICALL（即：去掉JNICALL关键字），编译后运行，调用so仍然是正确的：

#include <jni.h>

#include <string>

extern "C" JNIEXPORT jstring

Java_com_qxc_testnativec_MainActivity_stringFromJNI(

JNIEnv* env,

jobject /* this */) {

std::string hello = "Hello from C++";

return env->NewStringUTF(hello.c_str());

}

JNICALL 知识扩展：

JNICALL的定义，并非所有平台都像Linux一样是空的，如windows平台：

#ifndef _JAVASOFT_JNI_MD_H_

#define _JAVASOFT_JNI_MD_H_

#define JNIEXPORT __declspec(dllexport)

#define JNIIMPORT __declspec(dllimport)

#define JNICALL __stdcall

typedef long jint;

typedef __int64 jlong;

typedef signed char jbyte;

#endif

1.3、函数名

看到.cpp中的函数"Java_com_qxc_testnativec_MainActivity_stringFromJNI"，大部分开发人员都会有疑问：我们定义的native函数名stringFromJNI，为什么对应到cpp中函数名会变成这么长呢？

public native String stringFromJNI();

这跟JNI native函数的注册方式有关

JNI Native函数有两种注册方式（后面会详细介绍）：

1、静态注册：按照JNI接口规范的命名规则注册；

2、动态注册：在.cpp的JNI_OnLoad方法里注册；

JNI接口规范的命名规则：

Java_<PackageName>_<ClassName>_<MethodName>

当我们在Java中调用native方法时，JVM 也会根据这种命名规则来查找、调用native方法对应的 C 方法。

1.4、JNIEnv

JNIEnv 代表了Java环境，通过JNIEnv*就可以对Java端的代码进行操作，如：

├──创建Java对象

├──调用Java对象的方法

├──获取Java对象的属性等

我们跳转、查看JNIEnv的源码实现，如下图：

JNIEnv指向_JNIEnv，而_JNIEnv是定义的一个C++结构体，里面包含了很多通过JNI接口（JNINativeInterface）对象调用的方法。

那么，我们通过JNIEnv操作Java端的代码，主要使用哪些方法呢？

函数名称作用

NewObject 创建Java类中的对象

NewString 创建Java类中的String对象

NewArray 创建类型为Type的数组对象

GetField 获得类型为Type的字段

SetField 设置类型为Type的字段

GetStaticField 获得类型为Type的static的字段

SetStaticField 设置类型为Type的static的字段

CallMethod 调用返回值类型为Type的static方法

CallStaticMethod 调用返回值类型为Type的static方法

具体用法，后面案例再进行演示。

1.5、jobject

jobject 代表了定义native函数的Java类或 Java类的实例：

├── 如果native函数是static，则代表类Class对象

├── 如果native函数非static，则代表类的实例对象

我们可以通过jobject访问定义该native方法的成员方法、成员变量等。

2、Java、JNI、C/C++基本类型映射关系

上面，已经介绍了.cpp方法的基本结构、主要关键字。当我们定义了具体方法，写C/C++方法实现时，会用到各种参数类型。那么，在JNI开发中，这些类型应该是怎么写呢？

举例：定义加、减、乘、除的方法

//加

jint addNumber(JNIEnv *env,jclass clazz,jint a,jint b){

return a+b;

}

//减

jint subNumber(JNIEnv *env,jclass clazz,jint a,jint b){

return a-b;

}

//乘

jint mulNumber(JNIEnv *env,jclass clazz,jint a,jint b){

return a*b;

}

//除

jint divNumber(JNIEnv *env,jclass clazz,jint a,jint b){

return a/b;

}

通过上面案例可以看到，几个方法的后两个参数、返回值，类型都是 jint

jint 是JNI中定义的类型别名，对应的是Java、C++中的int类型

我们先源码跟踪、看下jint的定义，jint 原来是 jni.h中定义的 int32_t 的别名，如下图：

根据 int32_t 查找，发现 int32_t 是 stdint.h中定义的 __int32_t的别名，如下图：

再根据 __int32_t 查找，发现 __int32_t 是 stdint.h中定义的 int 的别名（这个也就是C/C++中的int类型了），如下图：

Java 、C/C++都有一些常用的数据类型，分别是如何与JNI类型对应的呢？如下所示：

Java 、C/C++中的常用数据类型的映射关系表（通过源码跟踪查找列出来的）

JNI中定义的别名 Java类型 C/C++类型

jint / jsize int int

jshort short short

jlong long long / long long (__int64)

jbyte byte signed char

jboolean boolean unsigned char

jchar char unsigned short

jfloat float float

jdouble double double

jobject Object _jobject*

3、JNI描述符 (签名)

JNI开发时，我们除了写本地C/C++实现，还可以通过 JNIEnv *env 调用Java层代码，如获得某个字段、获取某个函数、执行某个函数等：

//获得某类中定义的字段id

jfieldID GetFieldID(jclass clazz, const char* name, const char* sig)

{ return functions->GetFieldID(this, clazz, name, sig); }

//获得某类中定义的函数id

jmethodID GetMethodID(jclass clazz, const char* name, const char* sig)

{ return functions->GetMethodID(this, clazz, name, sig); }

上面的函数与Java的反射比较类似，参数：

clazz : 类的class对象

name : 字段名、函数名

sig : 字段描述符（签名）、函数描述符（签名）

写过反射的开发人员对clazz、name这两个参数应该比较熟悉，对sig稍微陌生一些。

sig 此处是指的：

1、如果是字段，表示字段类型的描述符

2、如果是函数，表示函数结构的描述符，即：每个参数类型描述符 + 返回值类型描述符

举例（ int 类型的描述符是大写的 I ）：

Java代码：

public class Hello{

public int property;

public int fun(int param, int[] arr){

return 100;

}

JNI C/C++代码：

JNIEXPORT void Java_Hello_test(JNIEnv* env, jobject obj){

jclass myClazz = env->GetObjectClass(obj);

jfieldId fieldId_prop = env -> GetFieldId(myClazz, "property", "I");

jmethodId methodId_fun = env -> GetMethodId(myClazz, "fun", "(I[I)I");

}

由上面的示例可以看到，Java类中的字段类型、函数定义分别对应的描述符：

int 类型对应的是 I

fun 函数对应的是 (I[I)I

其他类型的描述符(签名)如下表：

Java类型字段描述符(签名) 备注

int I int的首字母、大写

float F float的首字母、大写

double D double的首字母、大写

short S short的首字母、大写

long L long的首字母、大写

char C char的首字母、大写

byte B byte的首字母、大写

boolean Z 因B已被byte使用，所以JNI规定使用Z

object L + /分隔完整类名 String 如: Ljava/lang/String

array [ + 类型描述符 int[] 如：[I

Java函数函数描述符(签名) 备注

void V 无返回值类型

Method (参数字段描述符...)返回值字段描述符 int add(int a,int b) 如：(II)I

4、函数静态注册、动态注册

JNI开发中，我们一般定义了Java native方法，又写了对应的C方法实现。

那么，当我们在Java代码中调用Java native方法时，虚拟机是怎么知道并调用SO库的对应的C方法的呢？

Java native方法与C方法的对应关系，其实是通过注册实现的，Java native方法的注册形式有两种，一种是静态注册，另一种是动态注册：

静态注册：按照JNI规范书写函数名：java_类路径_方法名（路径用下划线分隔）

动态注册：JNI_OnLoad中指定Java Native函数与C函数的对应关系

两种注册方式的使用对比：

静态注册：

1、优缺点：

系统默认方式，使用简单；

灵活性差（如果修改了java native函数所在类的包名或类名，需手动修改C函数名称（头文件、源文件））；

2、实现方式：

1）函数名可以根据规则手写

2）也可使用javah命令自动生成

3、示例：

extern "C" JNIEXPORT jstring

Java_com_qxc_testnativec_MainActivity_stringFromJNI(

JNIEnv* env,

jobject /* this */) {

std::string hello = "Hello from C++";

return env->NewStringUTF(hello.c_str());

}

动态注册：

1、优缺点：

函数名看着舒服一些，但是需要在C代码中维护Java Native函数与C函数的对应关系；

灵活性稍高（如果修改了java native函数所在类的包名或类名，仅调整Java native函数的签名信息）

2、实现方式

env->RegisterNatives(clazz, gMethods, numMethods)

3、示例：

Java类定义Native函数：

package com.qxc.testpage;

public class JNITools {

static {

System.loadLibrary("jnidemo");

}

//加法

public static native int add(int a,int b);

//减法

public static native int sub(int a,int b);

//乘法

public static native int mul(int a,int b);

//除法

public static native int div(int a,int b);

}

.cpp中动态注册：

JNIEXPORT jint JNI_OnLoad(JavaVM* vm, void* reserved){

//打印日志

__android_log_print(ANDROID_LOG_DEBUG,"JNITag","enter jni_onload");

JNIEnv* env = NULL;

jint result = -1;

// 判断是否正确

if((*vm)->GetEnv(vm,(void**)&env,JNI_VERSION_1_6)!= JNI_OK){

return result;

}

// 定义函数映射关系（参数1：java native函数，参数2：函数描述符，参数3：C函数）

const JNINativeMethod method[]={

{"add","(II)I",(void*)addNumber},

{"sub","(II)I",(void*)subNumber},

{"mul","(II)I",(void*)mulNumber},

{"div","(II)I",(void*)divNumber}

};

//找到对应的JNITools类

jclass jClassName=(*env)->FindClass(env,"com/qxc/testpage/JNITools");

//开始注册

jint ret = (*env)->RegisterNatives(env,jClassName,method, 4);

//如果注册失败，打印日志

if (ret != JNI_OK) {

__android_log_print(ANDROID_LOG_DEBUG, "JNITag", "jni_register Error");

return -1;

}

return JNI_VERSION_1_6;

}

//加

jint addNumber(JNIEnv *env,jclass clazz,jint a,jint b){

return a+b;

}

//减

jint subNumber(JNIEnv *env,jclass clazz,jint a,jint b){

return a-b;

}

//乘

jint mulNumber(JNIEnv *env,jclass clazz,jint a,jint b){

return a*b;

}

//除

jint divNumber(JNIEnv *env,jclass clazz,jint a,jint b){

return a/b;

}

上面，带着大家了解了两种注册方式的基本知识。接下来，咱们再深入了解一下动态注册和静态注册的底层差异、以及实现原理。

4.1、动态注册原理

动态注册是Java代码调用中System.loadLibray()时完成的

那么，我们先了解一下System.loadLibray加载动态库时，底层究竟做了哪些操作：

System.loadLibray的流程图（为了便于大家理解，此图省略了部分流程）

底层源码：/dalvik/vm/Native.cpp

dvmLoadNativeCode() -> JNI_OnLoad()

//省略的代码......

//将pNewEntry保存到gDvm全局变量nativeLibs中，下次可以直接通过缓存获取

SharedLib* pActualEntry = addSharedLibEntry(pNewEntry);

//省略的代码......

//第一次加载so时，调用so中的JNI_OnLoad方法

vonLoad = dlsym(handle, "JNI_OnLoad");

通过System.loadLibray的流程图，不难看出，Java中加载.so动态库时，最终会调用so中的JNI_OnLoad方法，这也是为什么我们要在C的JNIEXPORT jint JNI_OnLoad(JavaVM vm, void* reserved)方法中注册的原因。

接下来，咱们再深入了解一下动态注册的具体流程：

动态注册的具体流程图（为了便于大家理解，此图省略了部分流程）

如上图所示：

流程1：是指执行 System.loadLibray函数；

流程2：是指底层默认调用so中的JNI_OnLoad函数；

流程3：是指开发人员在JNI_OnLoad中写的注册方法，例如： (*env)->RegisterNatives(env，.....)

流程4：需要重点讲解一下：

├── 在Android中，不管是Java函数还是Java Native函数，它在虚拟机中对应的都是一个Method*对象

├── 如果是Java Native函数，那么Method*对象的nativeFunc会指向一个bridge函数dvmCallJNIMethod

├── 当调用Java Native函数时，就会执行该bridge函数，bridge函数的作用是调用该Java Native方法对应的

JNI方法，即: method.insns

流程4的主要作用，如图所示，为Java Native函数对应的Method*对象，绑定属性，建立对应关系：

├── nativeFunc 指向函数 dvmCallJNIMethod（通常情况下）

├── insns 指向native层的C函数指针（我们写的C函数）

我们再从源码层面，重点分析一下动态注册的流程3和流程4吧。

流程3：开发人员在JNI_OnLoad中写的注册方法，注册对应的C函数

JNIEXPORT jint JNI_OnLoad(JavaVM* vm, void* reserved){

//打印日志

__android_log_print(ANDROID_LOG_DEBUG,"JNITag","enter jni_onload");

JNIEnv* env = NULL;

jint result = -1;

// 判断是否正确

if((*vm)->GetEnv(vm,(void**)&env,JNI_VERSION_1_6)!= JNI_OK){

return result;

}

// 定义函数映射关系（参数1：java native函数，参数2：函数描述符，参数3：C函数）

const JNINativeMethod method[]={

{"add","(II)I",(void*)addNumber},

{"sub","(II)I",(void*)subNumber},

{"mul","(II)I",(void*)mulNumber},

{"div","(II)I",(void*)divNumber}

};

//找到对应的JNITools类

jclass jClassName=(*env)->FindClass(env,"com/qxc/testpage/JNITools");

//开始注册

jint ret = (*env)->RegisterNatives(env,jClassName,method, 4);

//如果注册失败，打印日志

if (ret != JNI_OK) {

__android_log_print(ANDROID_LOG_DEBUG, "JNITag", "jni_register Error");

return -1;

}

return JNI_VERSION_1_6;

}

//加

jint addNumber(JNIEnv *env,jclass clazz,jint a,jint b){

return a+b;

}

//减

jint subNumber(JNIEnv *env,jclass clazz,jint a,jint b){

return a-b;

}

//乘

jint mulNumber(JNIEnv *env,jclass clazz,jint a,jint b){

return a*b;

}

//除

jint divNumber(JNIEnv *env,jclass clazz,jint a,jint b){

return a/b;

}

C函数的定义比较简单，共加减乘除4个函数。当动态注册时，需调用函数 RegisterNatives(env,jClassName,method, 4)(该方法有不同参数的多个方法重载)，我们主要关注的参数：jclass clazz、JNINativeMethod* methods、jint nMethods

clazz 表示：定义Java Native方法的Java类；

methods 表示：Java Native方法与C方法的对应关系；

nMethods 表示：methods注册方法的数量，一般设置成methods数组的长度；

JNINativeMethod如何表示Java Native方法与C方法的对应关系的呢？查看其源码定义：

jni.h

//结构体

typedef struct {

const char* name; //Java 方法名称

const char* signature; //Java 方法描述符(签名)

void* fnPtr; //C/C++方法实现

} JNINativeMethod;

了解了JNINativeMethod结构，那么，JNINativeMethod对象是如何与虚拟机中的Method*对象对应的呢？这个有点复杂了，咱们通过流程图简单描述一下吧：

动态注册的源码流程图（为了便于大家理解，此图省略了部分流程）

dvmSetNativeFunc源码分析

如果还希望更清晰的了解底层源码的实现逻辑，可下载Android源码，自行分析一下吧。

4.2、静态注册原理

静态注册是在首次调用Java Native函数时完成的

静态注册的具体流程图（为了便于大家理解，此图省略了部分流程）

如上图所示：

流程1：Java代码中调用Java Native函数；

流程2：获得Method*对象，默认为该函数的Method*设置nativeFunc（dvmResolveNativeMethod）；

流程3：dvmResolveNativeMethod函数中按照特定名称查找对应的C方法；

流程4：如果找到了对应的C方法，重新为该方法设置Method*属性；

注意：当Java代码中第二次再调用Java Native函数时，Method*的nativeFunc已经有值了

（即：dvmCallJNIMethod，可参考动态注册流程内容），会直接执行Method*的nativeFunc的函数，不会在

重新执行特定名称查找了。

静态注册流程2 源码分析

静态注册流程3、4 源码分析

4.3、Java调用native的流程

Java代码中调用Java native的流程图（为了便于大家理解，此图省略了部分流程）

经过对动态注册、静态注册的实现原理的梳理之后，再看Java代码中调用Java native方法的流程图，就比较简单了：

1、如果是动态注册的Java native函数，System.loadLibray时就已经设置好了Java native函数与C函数的对应关系，当Java代码中调用Java native方法时，直接执行dvmCallJNIMethod桥函数即可（该函数中执行C函数）。

2、如果是静态注册的Java native函数，当Java代码中调用Java native方法时，默认为Method.nativeFunc赋值为dvmResolveNativeMethod，并按特定名称查找C方法，重新赋值Method*，最终仍然是执行dvmCallJNIMethod桥函数（只不过Java代码中第二次再调用静态注册的Java native函数时，不会再执行黄色部分的流程图了）

上一篇：android studio dependencies依赖的库（jar包）的存储位置

下一篇：JNI简单入门

您现在的位置是：网站首页> Android

JNI详解

相关文章
