2000-3000主机: {2023}SER7 R7 7840HS(1999),K6 R7 7840HS(1999),{2024} GEM12 R7 7840HS/8845HS (2249),SER8 R7 8845HS(2599),SEi14 Intel ULTRA 5 125H 14核18线程高性能迷你电脑(2699)

硬酷 R2

淘宝店铺

零刻GTR5迷你主机

其他人介绍

迷你投影仪

intel 3735 CPU电脑棒主板板载内存硬盘wifi蓝牙mini工控广告机板

实力厂家专业的intel x86 小主板生产厂商，欢迎洽谈：

配置：CPU intel 3735F

内存： 2G

硬盘：32G

双usb接口，板载wifi蓝牙二合一模块，系统可选win8.1，win10和安卓linux，可接受各种定制需求更改配合；

价格要看具体的配置和数量以上价格参考报价。

快递柜门控制板485超市寄存柜主板自动售货机锁控板W口红机控锁板

4g rtu cat1模块GPS北斗定位模块工业级cat1 4g dtu模块模拟量采集模块PLC远程控制模块ZHC492CG

产品参数：

品牌: IOTRouter
型号: ZHC492CG
颜色分类: 全套：ZHC492CG+电源+4G天线+GPS天线 ZHC492CG+4G天线+GPS天线 ZHC492CG+电源+4G天线 ZHC492CG+电源+GPS天线 ZHC492CG+电源 ZHC492CG+4G天线 ZHC492CG
生产企业: 成都纵横智控科技有限公司
网络设备类型: 其他/other
上市时间: 2021-03-01

DTU与RTU区别

DTU（DataTransferUnit，简称DTU）是专门用于将串口数据转换为IP数据或将IP数据转换为串口数据通过无线通信网络进行传送的无线终端设备。DTU广泛应用于电力、环保、LED信息发布、物联、水文、气象等行业领域。

RTU是用来监视和测量安装在远程现场的传感器和设备，负责对现场信号、工业设备的监测和控制。它通过自身的软件（或智能软件）系统，可实现监控与调度系统对现场的遥测、遥控、遥信和遥调等功能。最直接的是应用在水利行业上，RTU直接连接水位计；还可以应用在温湿度监控、热网监控、燃气监控、环保检测、气象监测、交通控制等行业上。

▋硬件组成

DTU硬件组成部分主要包括CPU控制模块、无线通讯模块以及电源模块。DTU优点包括：组网迅速灵活，建设周期短、成本低；网络覆盖范围广；安全保密性能好；链路支持永远在线、按流量计费、用户使用成本低。

RTU的硬件主要包括CPU、存储器、以及各种输入输出接口等功能模块。这些模块被集成到电路板中，通过电路板布线完成RTU各功能模块连接。CPU是RTU控制器的中枢系统，负责处理各种输入信号，经运算处理后，完成输出。存储器是RTU记忆系统，用来存储各种临时或永久性数据。

▋功能特点

DTU和RTU的功能都是通过无线网络进行数据的采集和上传。

DTU一般支持RS232/RS485接口，可双向透明传输数据，没有复杂的协议规定。

而RTU支持RS232/RS485/DI/DO/AI等多种接口，采用Modbus-RTU协议，不仅可以传输数据，还具备远程控制的功能。

▋总结

综上所述，DTU和RTU相比：DTU相对的简单一些，只提供链路，可以设置串口参数以便连接采集设备，而RTU就相当于DTU+远程控制，可以直接采集、输出开关量/模拟量信号。

简单的说，DTU就是数据传输设备，而RTU是远程测控设备。如果只需要实现数据远传的功能，选择DTU就可以了；如果还需要检测、控制IO点，那么选择RTU更适合。两者分工明确容易区分，大家可以根据自己实际需求选择对应产品

车牌识别摄像头

人脸识别监控离线人脸识别一体机

　开源流媒体平台

https://blog.csdn.net/weixin_42919231/article/details/112146962

人物属性提取

接收人脸对比消息

人脸特征结构体

http抓取到的数据包

POST人脸删除例子

技术支持避免入坑

戴口罩露出50%鼻梁时识别率达85%

部份开发案例

.智慧课堂

.汽车站人脸识别平台

.情绪识别

.门店人脸识别平台

.非机动车人脸识别

.智慧学校人脸识别

.成都智慧工地

.智慧小区平台

汉王高拍仪扫描仪专业OCR文字识别高清双摄像头

ESP32-CAM

使用1

店铺地址

Arduino IDE可以正常使用底座进行通讯，使用THONNY时需要修改底座的硬件电路,需要有焊接能力！！！

ESP32-WROVER-DEV+ESP32-CAM资料:

https://pan.baidu.com/s/1sS52Y4oghFh8jwgl9YQ3eg?pwd=8889
提取码：8889

Wifi模块

E103-W01: http://www.ebyte.com/product-view-news.aspx?id=70&=DS-TM

E103-W01-IPX: http://www.ebyte.com/product-view-news.aspx?id=264&=DS-TM

串口232转CAN双向透传CAN总线模块转换器高速接口modbusCANOpen

家庭服务器硬酷R1

品牌: 硬酷
颜色分类: N5105+8GB+无NVMe硬盘 N5105+8GB+128GB NVMe硬盘 N5105+16GB+无NVMe硬盘 N5105+16GB+512GB NVMe硬盘 N6005+8GB+无NVMe硬盘 N6005+8GB+128GB NVMe硬盘 N6005+16GB+无NVMe硬盘 N6005+16GB+512GB NVMe硬盘

抖音快手主播教学触摸一体机竖屏投屏显示器

点击查看商品

WIFI 智能插座/开关模块

点击查看商品

监控gb28181公安网国标协议rtmp推流直播rtsp摄像头sdk二次开发4G

点击查看商品

ESP8266 ESP-01/01S 继电器 WIFI 智能插座/开关模块

店铺链接

WIFI 继电器开关智能物联网家居手机APP开关无线模块

英伟达 NVIDIA JETSON NANO嵌入式 GPU开发板 AI人工智能

点击进入商品页，点击进入店铺，点击进入应用例子

太阳能储控一体锂电池

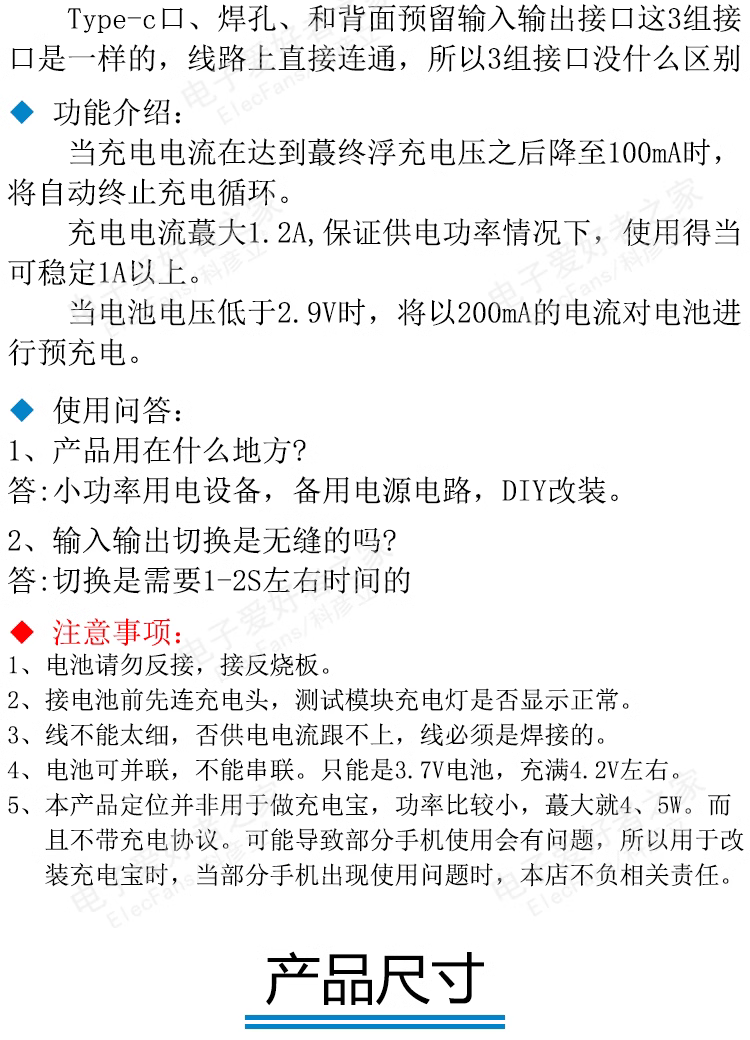

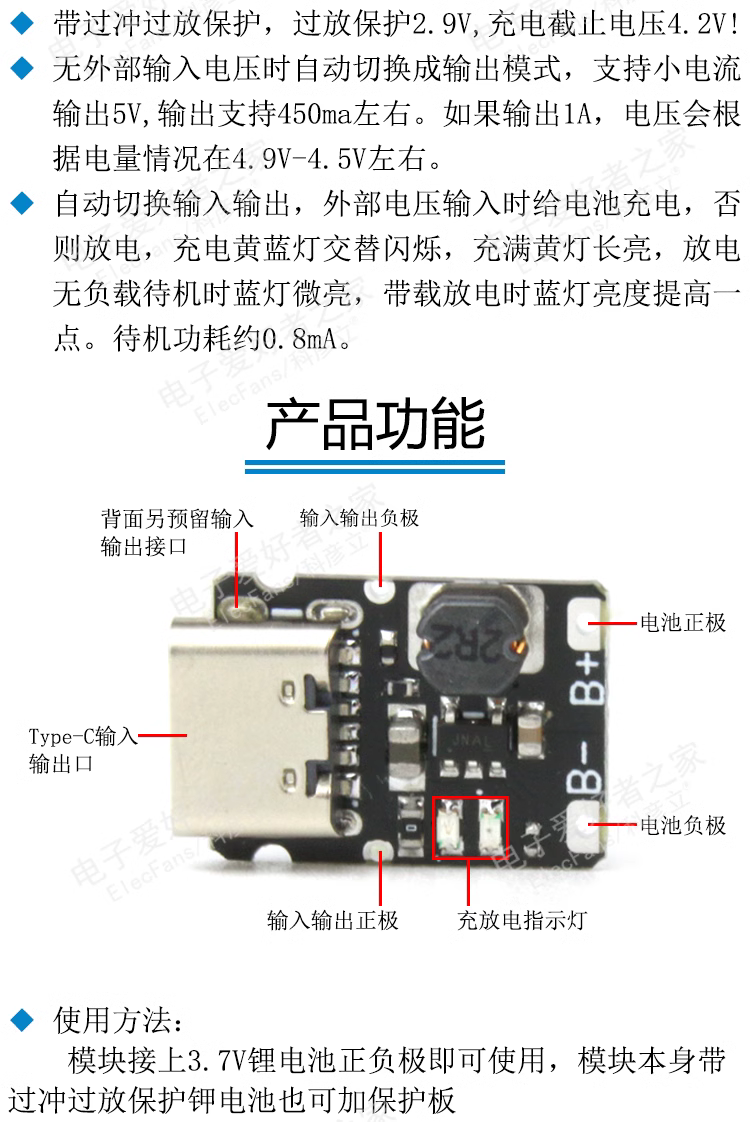

5V充放电一体模块

购买链接

锂电池并联放电电流会增大吗

一、锂电池的并联放电

在现代电子产品中，锂电池已经成为了一种广泛使用的电池类型。由于其体积小、重量轻、容量大、寿命长等特点，锂电池得到了广泛的应用。为了满足某些高功率设备的需要，人们通常会将多个锂电池进行并联，从而提高其输出电流。

二、并联放电电流的变化

相信很多人都会关心这样一个问题：多个锂电池进行并联放电时，输出电流是否会增大？答案是肯定的。当多个锂电池进行并联放电时，输出电流随着电池数量的增加而增大。

三、并联导致电流增大的原因

那么，为什么多个锂电池进行并联放电的输出电流会增大呢？这是因为并联电池可以共享负载电流，每个电池输出一部分电流，多个电池同时工作就会形成更大的电流。另外，当电池数目增加时，总内阻会减少，从而导致更大的放电电流。

四、注意事项

虽然锂电池并联放电可以提高输出电流，但是需要注意以下几点：

1.电池的容量需要相同，不同的容量电池并联放电会导致电池寿命缩短和电压不稳定等问题。

2.并联的电池需要处于相同的充电状态，否则会增加电池的使用寿命。

3.进行锂电池并联时要选择合适的引线，以减少线路电阻。

太阳能储控一体锂电池

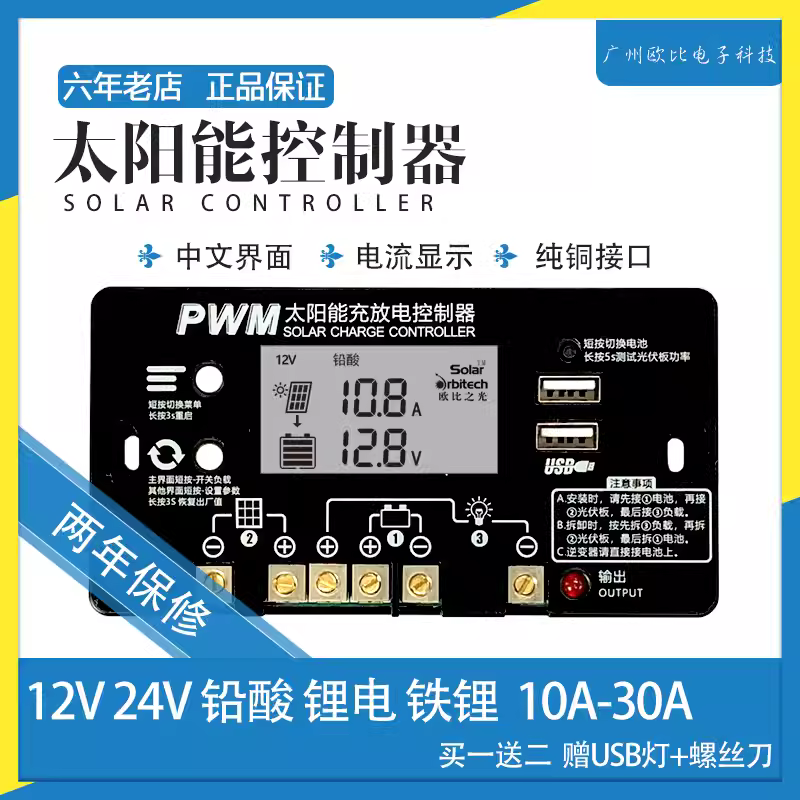

太阳能充放电控制器

户外监控电源

锂电池的充放电次数因不同类型而异。三元锂电池的理论寿命约为800次循环，而磷酸铁锂约为2000次，钛酸锂据说可以达到1万次循环¹?。进口三元锂电池充放电次数可达到约3000次左右，国产的大概也就是800-1000次²?。因此，锂电池的充放电次数与其类型、品牌等因素有关，不能一概而论

太阳能专用蓄电池

太阳能发电板5V12V监控储能锂电池系统

太阳能自动充放电模块

太阳能逆变器

购买链接

SOAN索安智能微波感应开关非红外线人体感应开关雷达感应开关220V

点击进入淘宝店

亚博智能 K210视觉识别模块

点击查看

物联网叠加器

点击查看

将串口数据叠加到视频上

AI智能盒子（AI边缘计算盒子）

点击查看

ESP32-S3-Touch-LCD-1.69迷你便携开放板

点击查看资料

点击购买

太阳能电源管理模块开发板5V3A稳压输出支持6V~24V太阳能板

查看产品

无线遥控开关220V380V水泵电机智能远程控制电源大功率家用控制器

点击查询

自动水位控制器

点击查看

太阳能监控

点击查找

LED全彩WS2812B可编程8X8 8X32 16X16 11X44 22X22智能5V像素软屏

查看产品

Seeed Studio XIAO适用arduino nano可穿戴微型ESP32开发板低功耗

点击查看开发版

Arduino如何检测220V交流线路的电流大小

要使用Arduino检测220V交流线路的电流大小,需要采取一些安全措施,因为直接连接高压对Arduino来说非常危险。以下是一种相对安全的方法:

使用电流互感器(如SCT-013)来测量交流电流。电流互感器可以隔离高压,将电流转换为安全的低压信号。

将电流互感器的输出连接到Arduino的模拟输入引脚,并添加一个并联负载电阻(如10欧姆)。

在Arduino中,使用analogRead()函数读取模拟输入值。analogRead是读电压值，电压通过电阻值获得电流

根据电流互感器的规格,将模拟值转换为实际电流值。通常,电流互感器会提供一个转换公式。

以下是一个示例代码:

const int sensorIn = A0;

int mVperAmp = 100; // 根据电流互感器规格调整这个值

double Voltage = 0;

double VRMS = 0;

double AmpsRMS = 0;

void setup() {

Serial.begin(9600);

}

void loop() {

Voltage = getVPP();

VRMS = (Voltage/2.0) *0.707;

AmpsRMS = (VRMS * 1000)/mVperAmp;

Serial.print(AmpsRMS);

Serial.println(" Amps RMS");

}

float getVPP()

{

float result;

int readValue;

int maxValue = 0;

int minValue = 1024;

uint32_t start_time = millis();

while((millis()-start_time) < 1000) //采样1000ms

{

readValue = analogRead(sensorIn);

if (readValue > maxValue) maxValue = readValue;

if (readValue < minValue) minValue = readValue;

}

result = ((maxValue - minValue) * 5.0)/1024.0;

return result;

}

请注意,处理高压时一定要格外小心。如果你不熟悉电气安全操作,建议寻求专业人士的帮助。同时,确保你的连接是安全和正确的,以免损坏Arduino或造成其他危险。

Arduino的模拟输入引脚通过内部的ADC(模数转换器)将引脚上的模拟电压转换为数字值。ADC将0V到参考电压(通常为5V或3.3V)之间的电压范围划分为1024个等级(对于10位ADC)。因此,analogRead()函数返回一个0到1023之间的整数值,表示输入电压在参考电压范围内的比例。

例如,如果参考电压为5V,当输入电压为2.5V时,analogRead()将返回512(即1023 * 2.5 / 5)。

当使用电流互感器时,我们通常需要将互感器的电流输出转换为与之成正比的电压信号,然后再将这个电压信号连接到Arduino的模拟输入。这个转换通常通过在互感器输出端并联一个采样电阻来实现。根据欧姆定律,电阻两端的电压等于电流乘以电阻值。因此,通过测量采样电阻两端的电压,并knowing电阻值,我们可以计算出电流值。

在上一个例子的代码中,这个转换过程体现在以下这行:

float current = voltage / samplingResistor * 1000; // 计算电流值,单位为毫安

这里,我们首先通过analogRead()读取采样电阻两端的电压值,然后除以电阻值得到电流值,最后乘以1000将单位转换为毫安(mA)。

所以,虽然我们最终是为了测量电流,但Arduino的analogRead()函数直接测量的是电压,电流值是通过计算得到的。
