家庭日常安装与维修
- 生活实用
- 2025-03-26
- 1251人已阅读
家庭日常安装与维修
工具类
手持冲击钻
手持切割机
只用一根电笔，就能轻松判断火线，零线和地线，不用任何其他工具
交流接触器（直流接触器）
为电工提供的电路实物彩图接线，不怕你不接，就怕你不会，已整理
家电类
零线与地线的区别
零线与地线的区别是什么
1、作用不同：零线用于工作回路，与火线结合，内部有电流经过，而地线是保护线，没有电流经过。
2、触电后实际应用不同：可以触发漏电保护器断电，起到保护电器的作用，地线整个系统是并联的，不允许经过开关。
零线：变压器二次侧中性点（N）引出的线路，与相线（L）构成回路，对用电设备进行供电。通常情况下，零线在变压器二次侧中性点（N）处与保护地线（PE）重复接地（PEN），起到双重保护作用。
火线就：电路中输送电的电源线。
地线（PE）： 不用于工作回路，只作为保护线。利用大地的绝对“0”电压，当设备外壳发生漏电，电流会迅速流入大地，即使发生PE线有开路的情况，也会从附近的接地体流入大地（从变压器中性点接地后引出主干线并每间隔20-30米重复接地）。
三条线怎么区分零线火线地线
区分方式：
1、字母区分：火线用L表示，是line的简写；零线用N表示，是null的简写；地线用E表示，是earth的简写。
2、电笔测试区分：在通电情况下用电笔测试，会亮的是火线；确定火线后，分别用剩下两条线与220V灯泡相连，再连接火线，通电，亮的是零线，暗的是地线。
接线盒里有多根电线，如何区分零线、火线、地线和灯线？
找火线
找线，最简单的方法就是排除法。先把最好找的电线找出来，剩下的就越来越清晰了。哪根电线最好找呢？一定是火线了。
找火线很简单，去五金店花两块钱买一根测电笔就行了。用电笔测试每一根电线，凡是能够点亮电笔的，就是火线。
如果遇到同一个接线盒里有多根火线，我们还需要再区分一下回路：打开配电箱，把里面的电闸依次关闭。每关闭一个，就测量一次。找到每个电闸所控制的火线，就确定了火线所在的回路。
区分零线和地线
对于家庭用户来说，比较方便的方法是买一个白炽灯泡（带灯口）：在灯口的两端连接电线，电线的一端连接我们刚才找出来的火线，另一端分别接触剩下的所有电线。
凡是能够让灯泡正常发光的，就是零线；凡是让灯泡发微光的，就是地线。
如果有多根火线，则需要每个回路分别测试。比如有两根火线，分别处于a，b两个回路。那我们就先断开b回路的开关，找出来的零线，就属于a回路；再断开a回路的开关，找出来的零线，就属于b回路。
如果遇到同一个接线盒内有多根地线，也不要慌：地线不需要区分回路，接线时随便找一根地线接上就行了。
找灯线
除了零线、地线、火线以外的，就是连接线了——连接两个接线盒之间，一般是灯具回路使用，所以称之为“灯线”。举例来说，一盏灯，火线接到了开关接线盒，零线接到了灯具接线盒，在开关与灯具之间，需要用一根灯线连接。
利用上面的方法，我们已经找出来了零线、地线和火线，剩下的其实就是灯线了：用灯泡测试时，始终不能让灯泡发光的，就是灯线。
只用一根电笔，就能轻松判断火线，零线和地线，不用任何其他工具
双控开关
双控开关是一个开关同时带常开、常闭两个触点（即为一对）
分线盒
空气开关、断路器、漏电保护器
空气开关和断路器在电气领域中经常被提及，它们在功能上有一定的相似性，但在某些方面也存在区别。以下是它们的主要区别：
定义：
空气开关：通常指的是一种带有过载和短路保护的开关，它使用空气作为灭弧介质，当电流超过设定值时，空气开关会自动断开电路。
断路器：是一种更广泛的术语，指的是能够自动切断电流的开关设备，它包括空气开关，但也可能包括其他类型的断路器，如油断路器、真空断路器等。
灭弧介质：
空气开关：使用空气作为灭弧介质，当电流通过时，空气开关内部的触点产生电弧，空气帮助冷却和熄灭电弧。
断路器：可以有不同的灭弧介质，如空气、油、六氟化硫（SF6）、真空等。
应用范围：
空气开关：通常用于住宅和商业建筑的配电系统中，用于保护电路免受过载和短路。
断路器：应用范围更广，除了住宅和商业建筑，还广泛应用于工业、高压输电和配电系统。
保护功能：
空气开关：通常具有过载保护和短路保护功能。
断路器：除了过载和短路保护，还可能具有过电压、欠电压、接地故障等保护功能。
操作方式：
空气开关：通常是自动操作的，当检测到过载或短路时，会自动断开电路。
断路器：可以是自动的，也可以是手动的，有些断路器需要手动操作以断开或闭合电路。
结构和设计：
空气开关：设计相对简单，体积较小，便于安装在配电箱中。
断路器：设计可能更复杂，体积可能更大，尤其是在高压应用中。
成本：
空气开关：通常成本较低，适合家庭和小型商业建筑。
断路器：成本可能更高，尤其是在高压或特殊应用中。
总的来说，空气开关是断路器的一种类型，但断路器这个术语涵盖了更广泛的开关设备。在选择时，需要根据具体的应用需求和保护要求来决定使用哪种类型的断路器。
漏电保护器，全称为剩余电流动作保护器（RCD），是一种用于防止人身触电和漏电火灾的保护装置。其工作原理是基于基尔霍夫电流定律，即正常情况下，在一个闭合电路中，流入电路的电流等于流出电路的电流。
安装位置：漏电保护器应安装在配电箱内，并且要安装在熔断器或空气开关的后面，按照 “上进下出” 的原则连接线路，即电源进线连接在上面的端子，出线连接在下面的端子。
固态继电器
插座开关安装
火线L，零线 N 接地线 一般 红火线（电网出来试三根火线所以三根火线一般是红 黄 绿） 蓝零线 黄绿地线
L接火线，L1或者l2，接控制火线，这样我们就可以控制那边有没有电了！比如说两开，三开，四开的以此类推，大概都是这么个意思。
接线视频

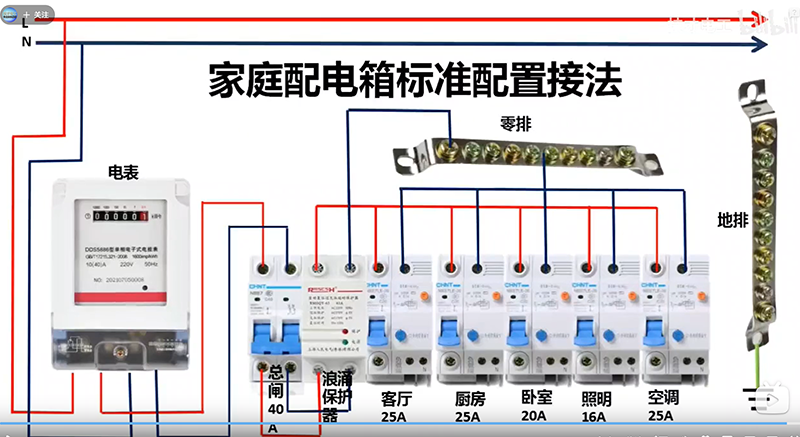

家用配电箱
全面了解家用配电箱
经验1mm2的线对应5A 2mm2对应2*5A=10A ...

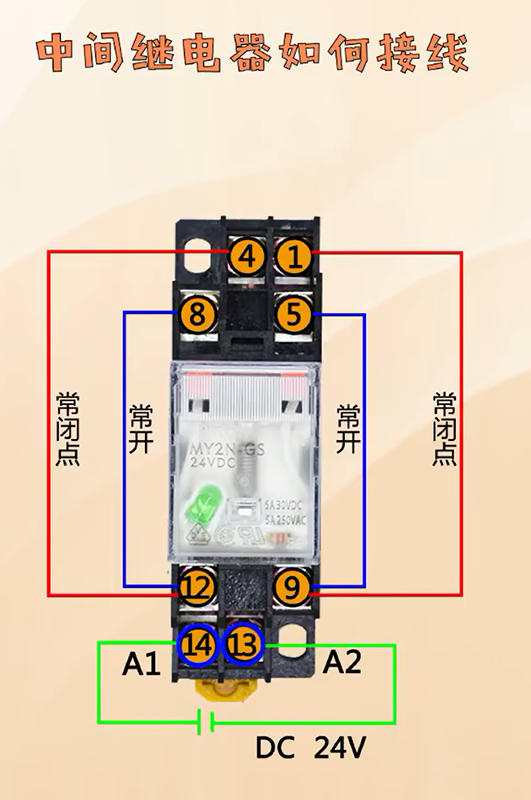

中间继电器
***线圈A接通后，常开触点接通，常闭触电断开***
交流接触器
也就是用电磁控制开合的开关
主触点 ：L对应 T
辅助触点：NO：常开 NC：常闭 主触点吸合时候的状态输出
线圈：控制线圈吸合 一般标识A1 A2 线圈电压电流
***线圈A接通后，常开触点接通，常闭触电断开***
其他
马桶漏水，长流水，三步教你维修好
楼顶防水
修补：结构胶9000，水泥强化剂，强力固砂剂，混泥土增强剂，地面打磨机（研磨机）
一方案：
四层：
1.丙纶防水卷材聚乙烯高分子丙纶布涤纶屋顶补漏卫生间地面防潮材料+胶粉+水泥
2.水泥砂浆
3.火烤形防火卷材
4.冷拉丝结构+水泥砂浆+收缩缝
二DIY方案
1.清理
2.渗透形底漆
3.防水单液弹泥
4.聚丙烯不织布+防水单液弹泥
5.防水隔热漆
为电工提供的电路实物彩图接线，不怕你不接，就怕你不会，已整理

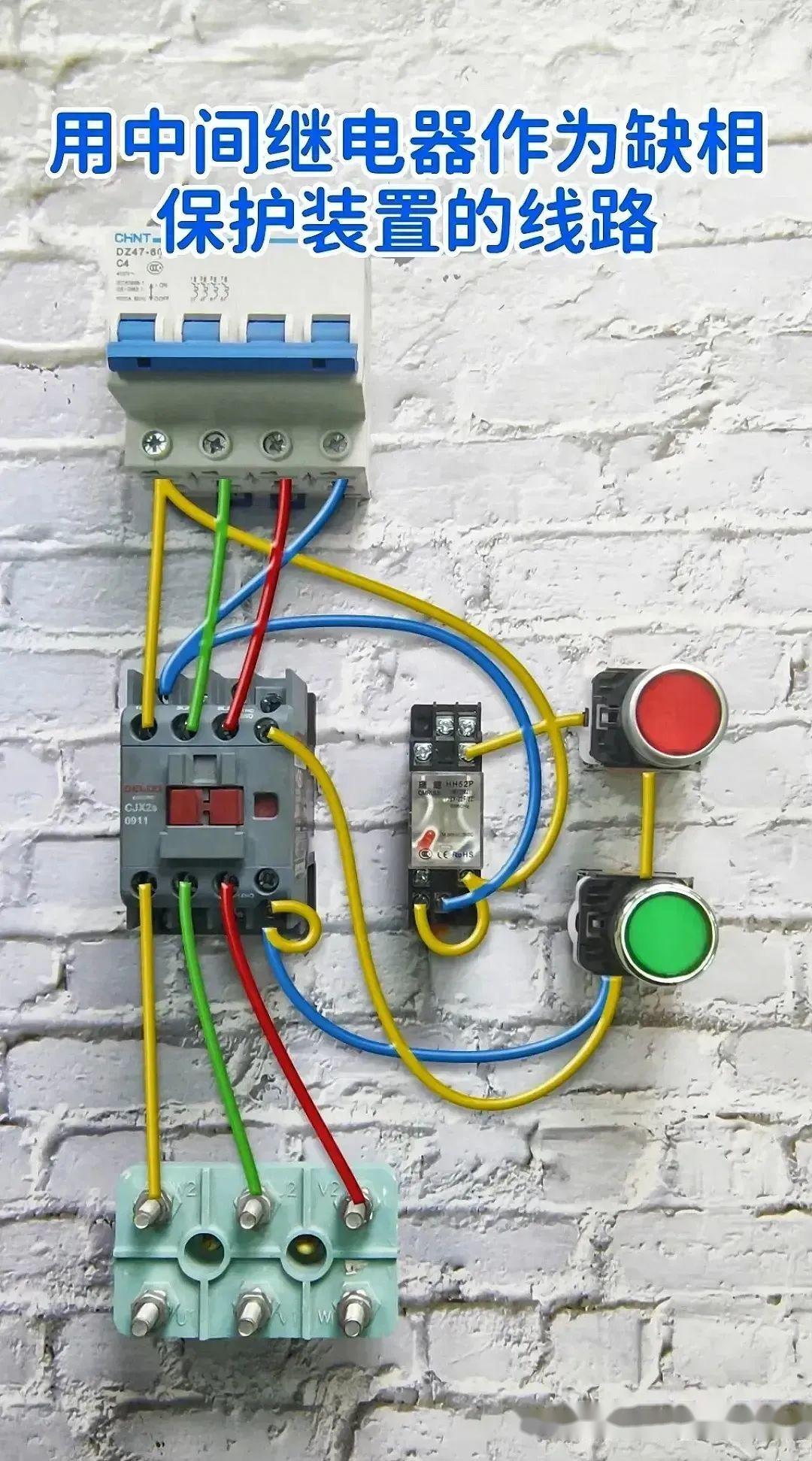

1、用中间继电器作为缺相保护装置的线路

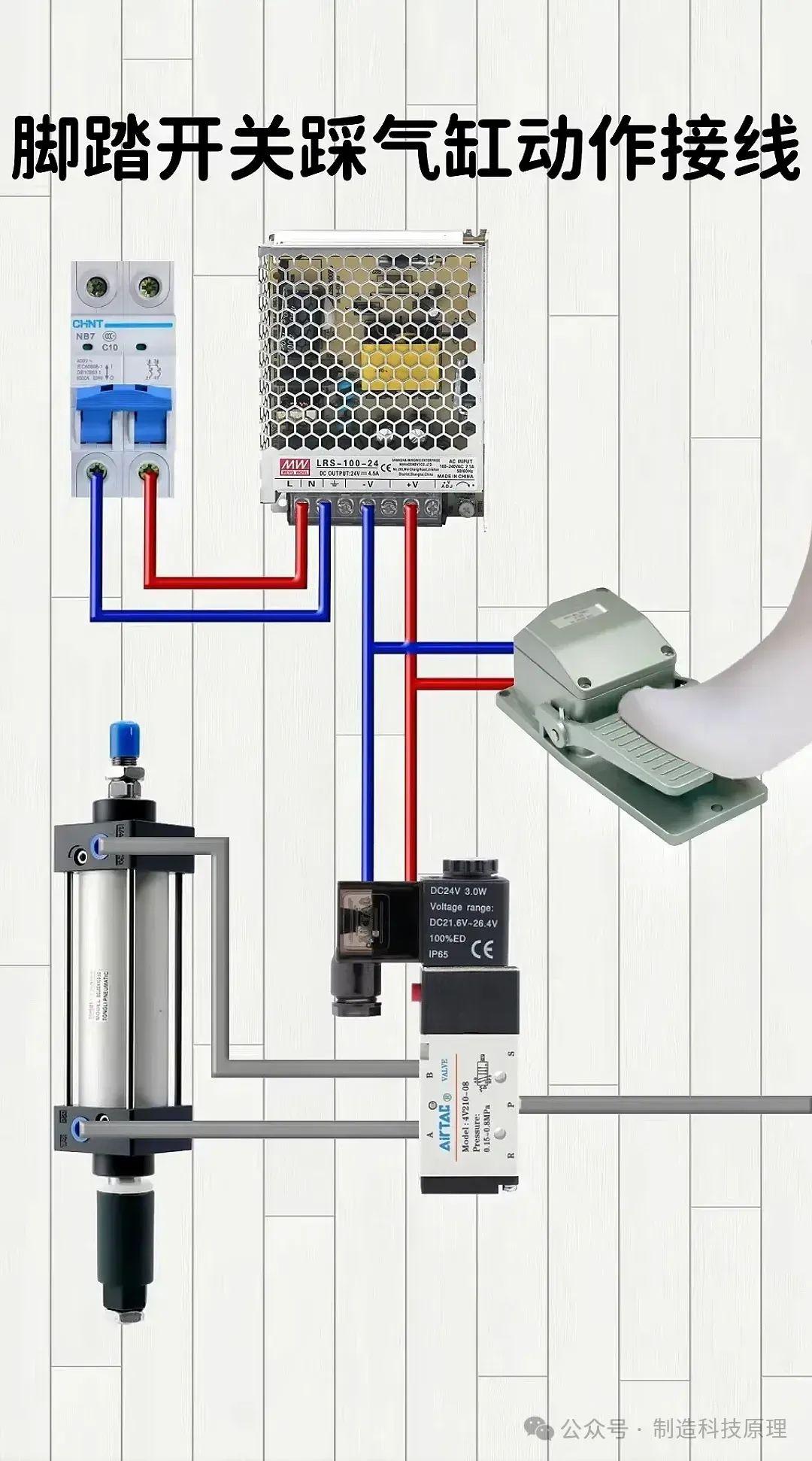

2、脚踏开关踩气缸动作实物彩图接线

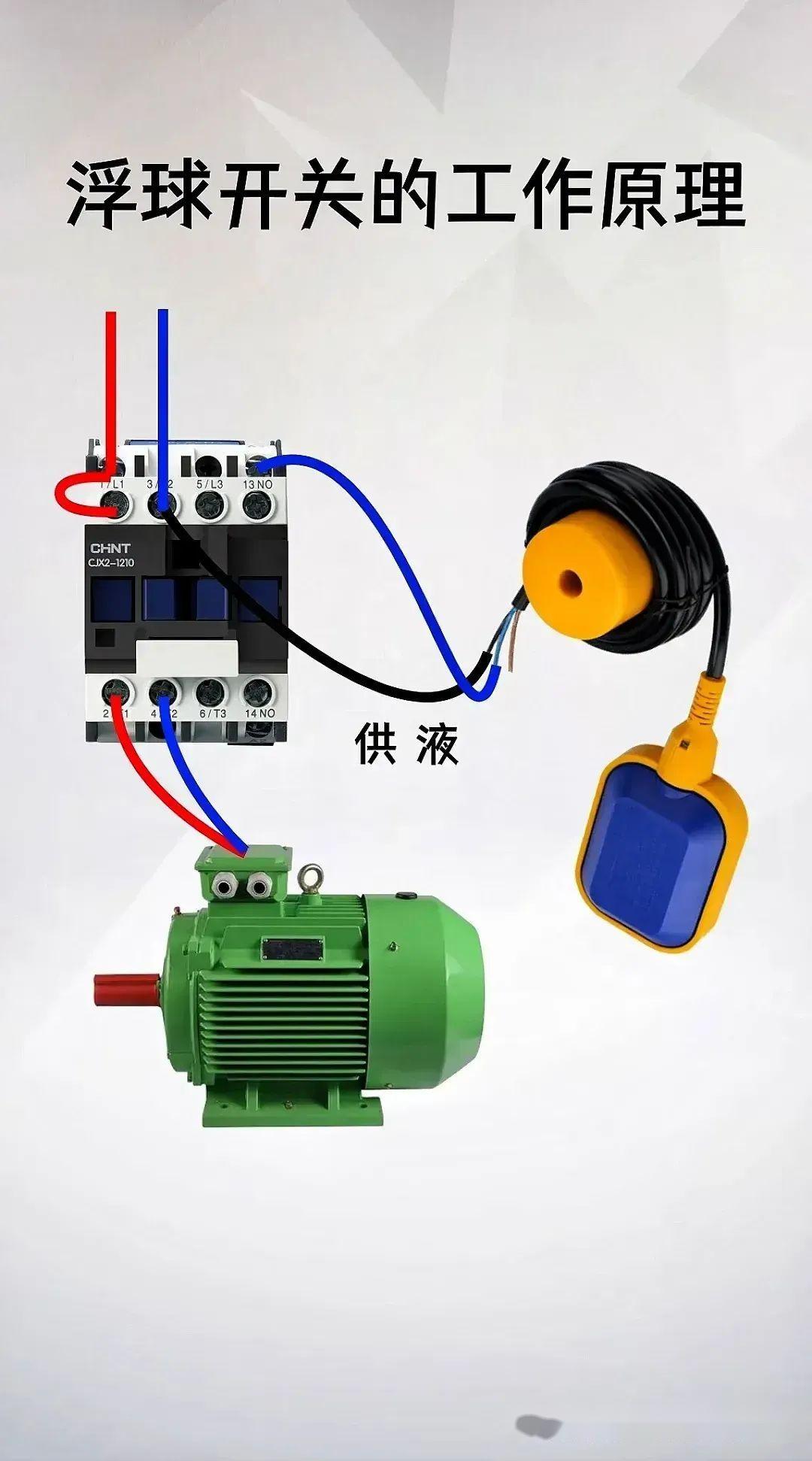

3、浮球开关的工作原理讲解

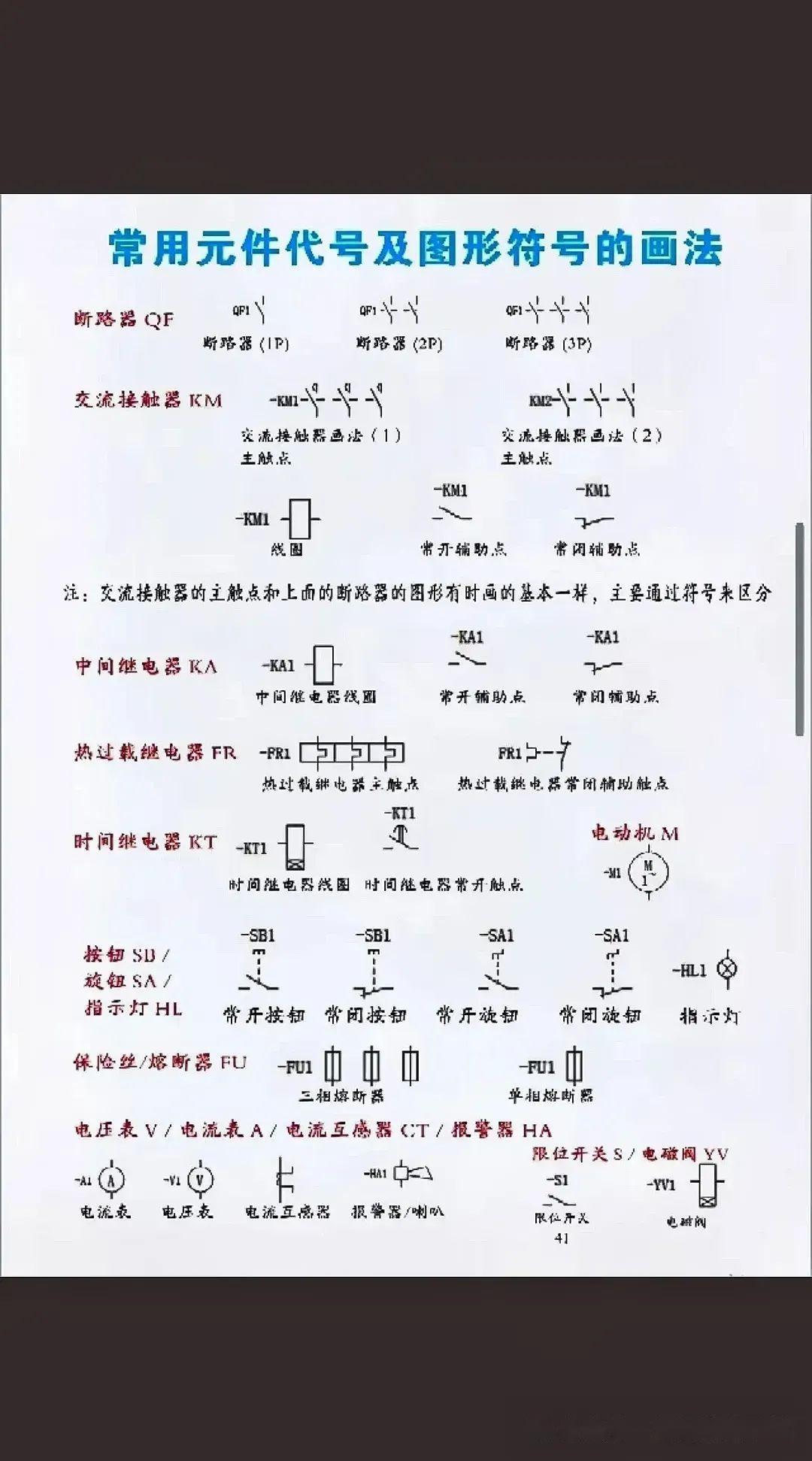

4、常用元件代号及图形符号的画法

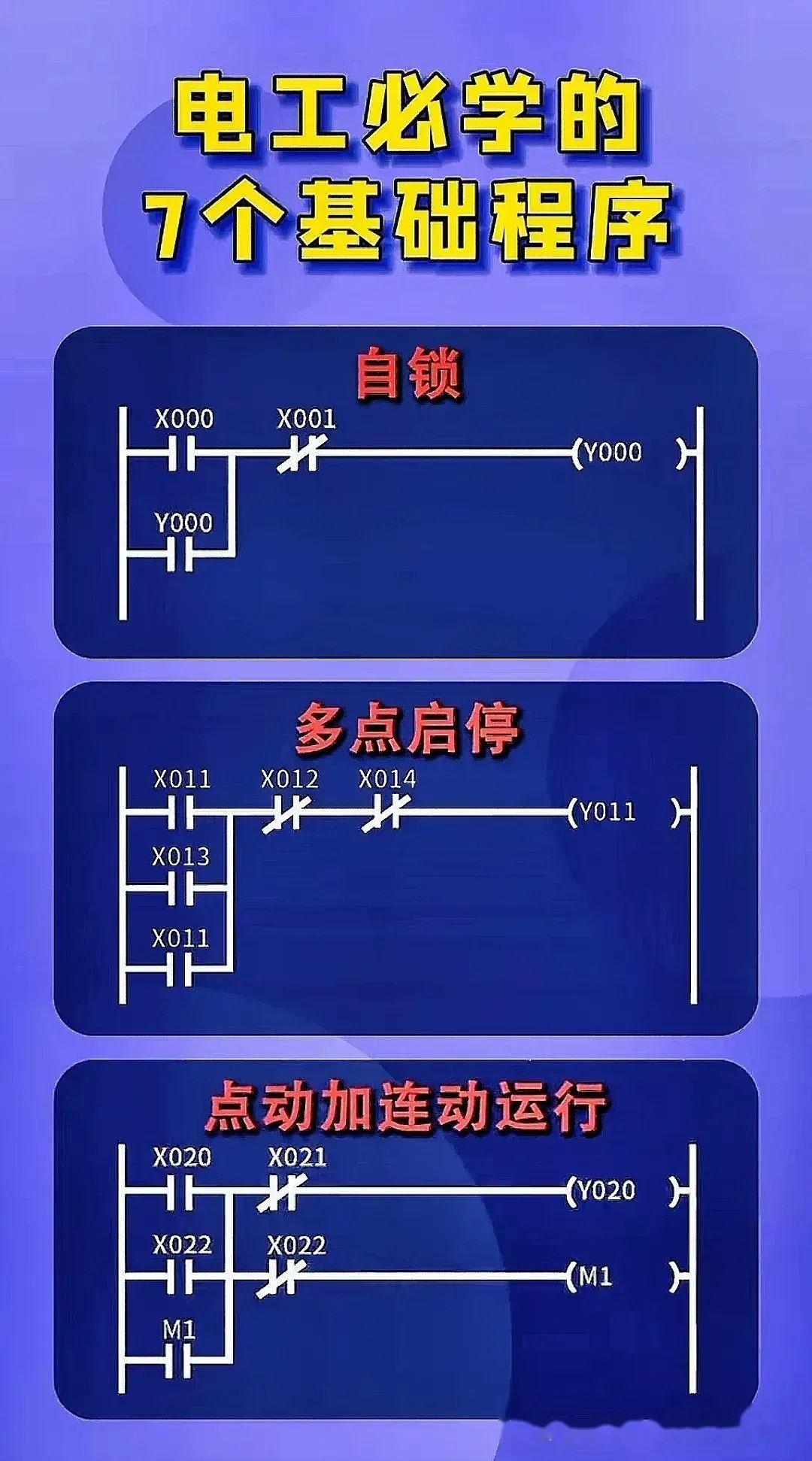

5、电工必学的7个基础程序-自锁-多点启停-点动加联动运行

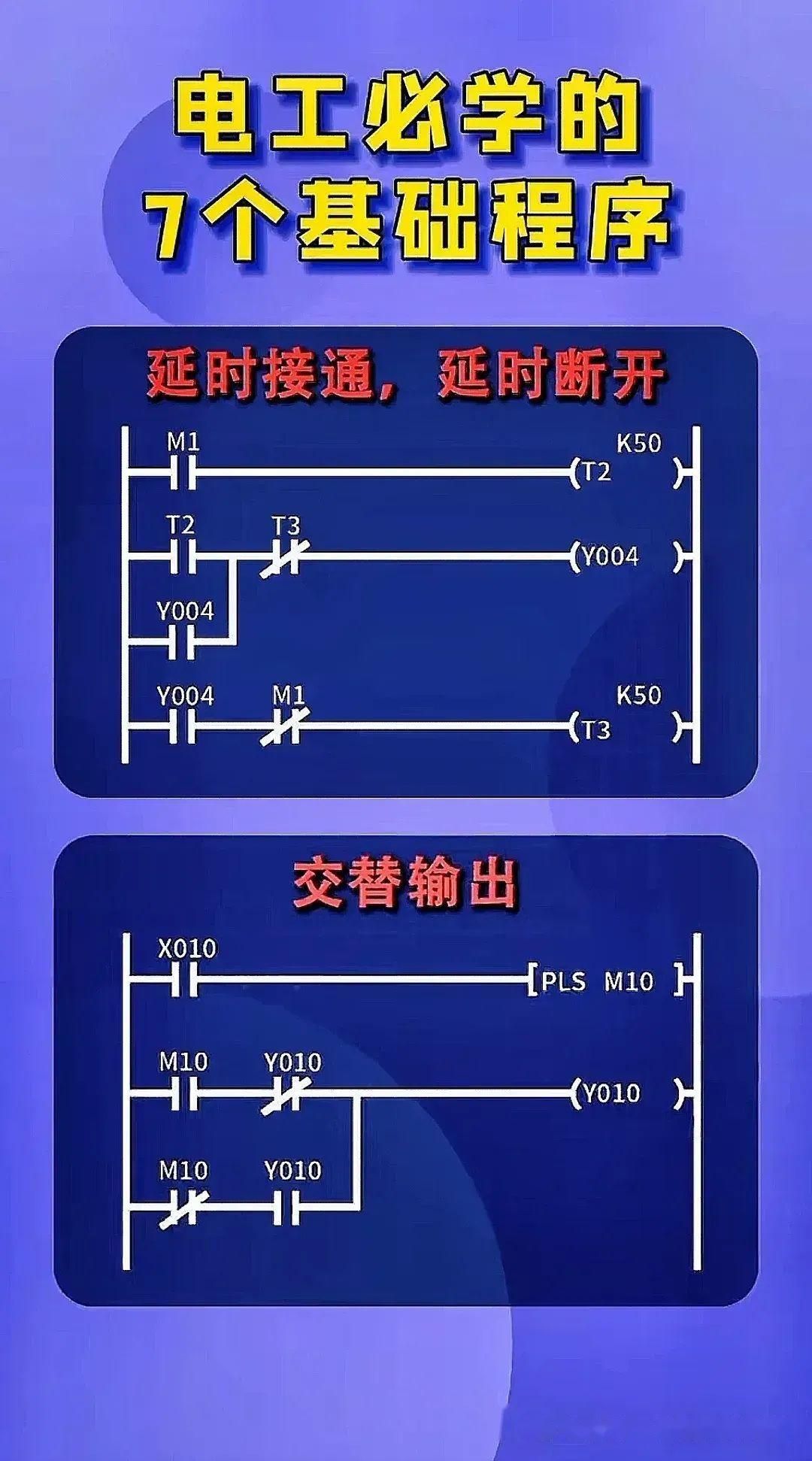

6、电工必学的7个基础程序-延时接通、延时断开-交替输出

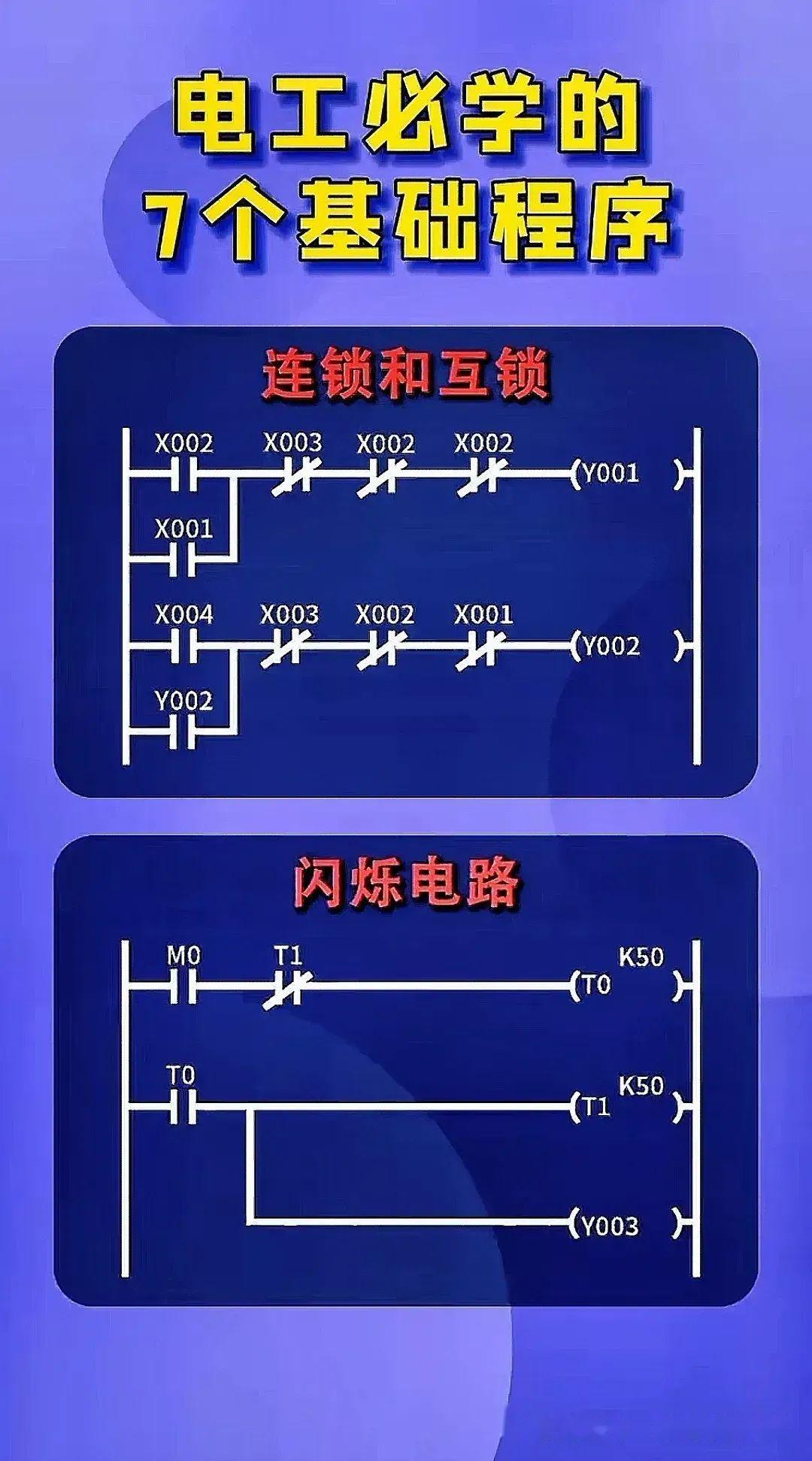

7、电工必学的7个基础程序-连锁和互锁-闪烁电路

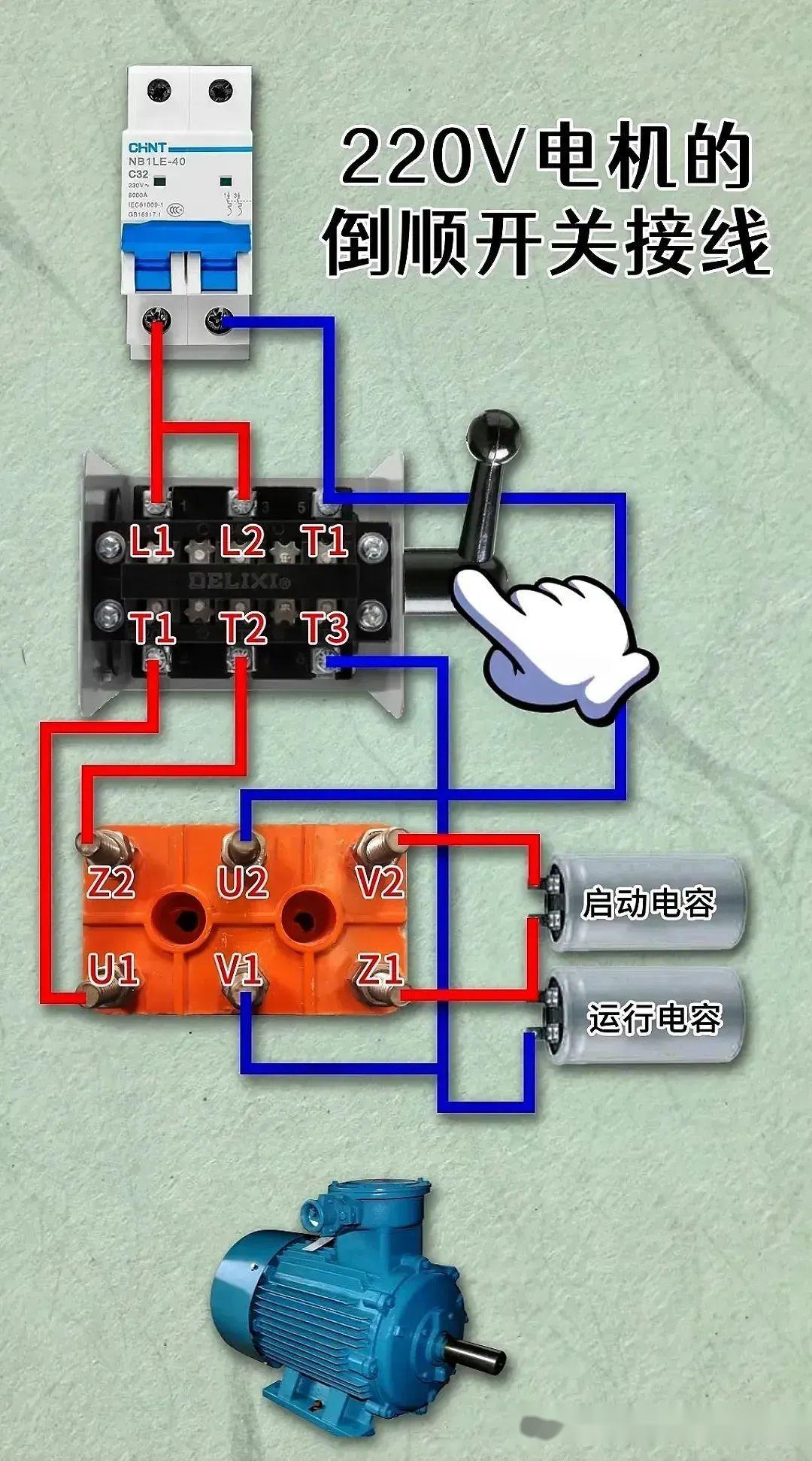

8、220V电机的倒顺开关实物彩图接线方法

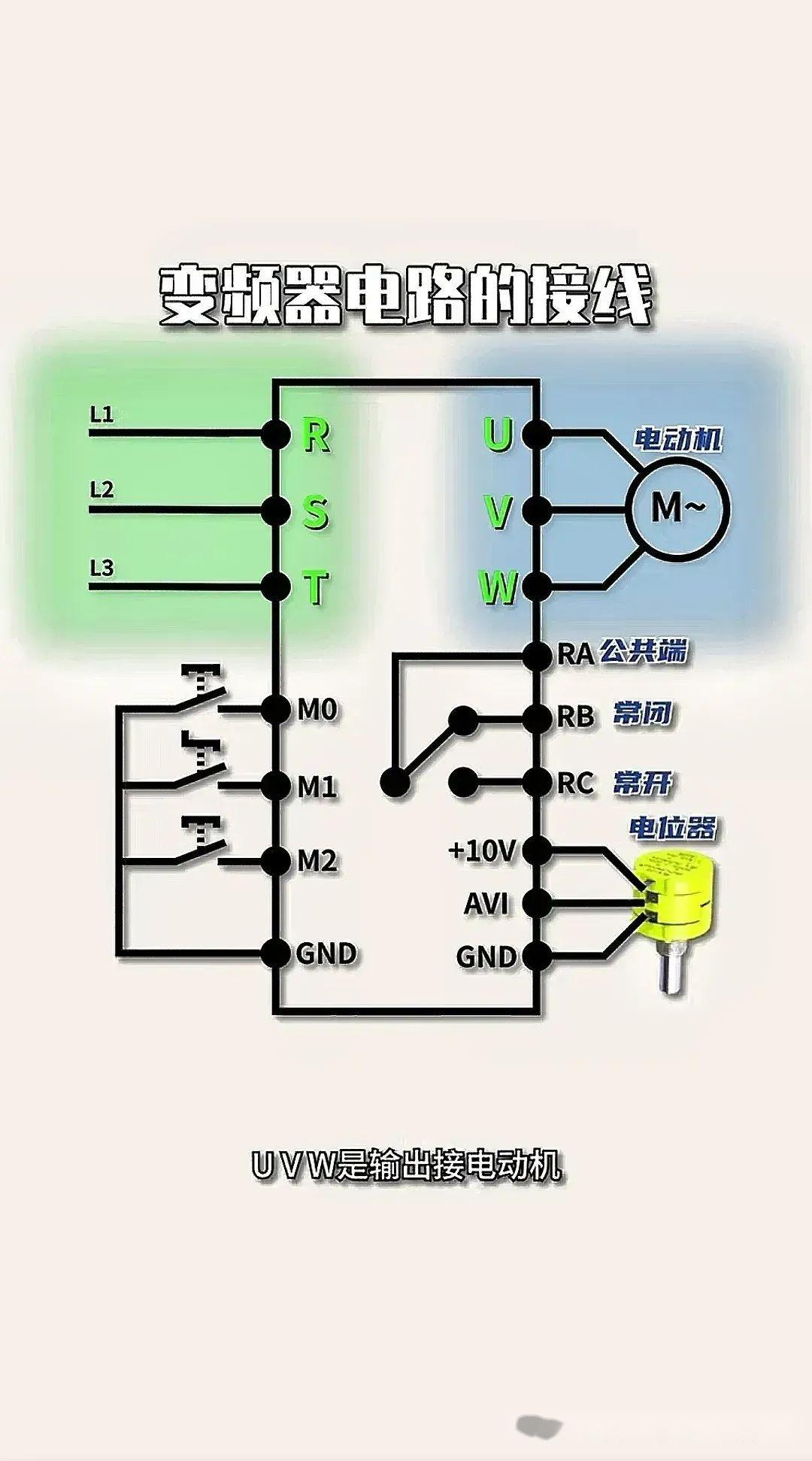

9、变频器电路的接线方法

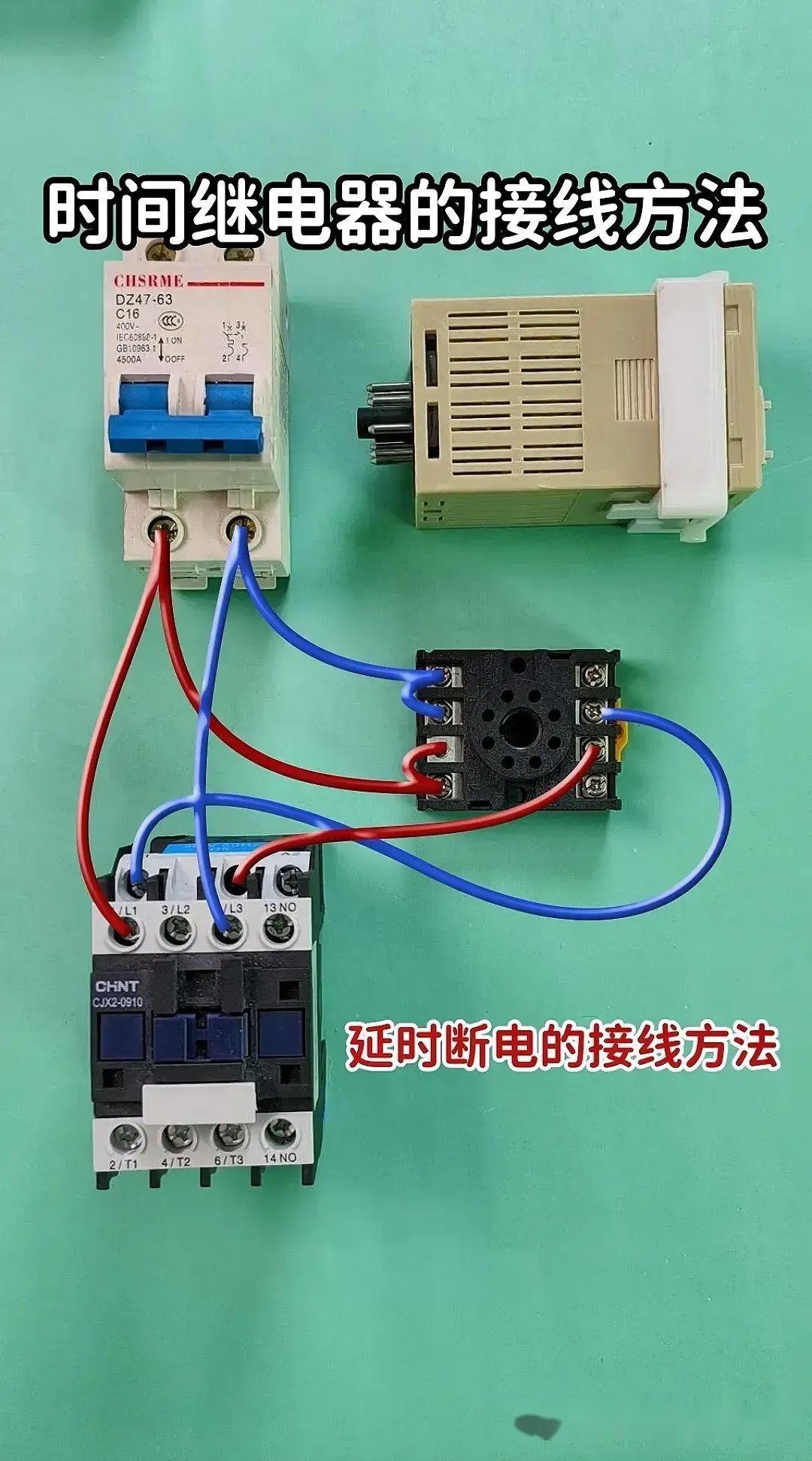

10、时间继电器的接线方法-实物彩图

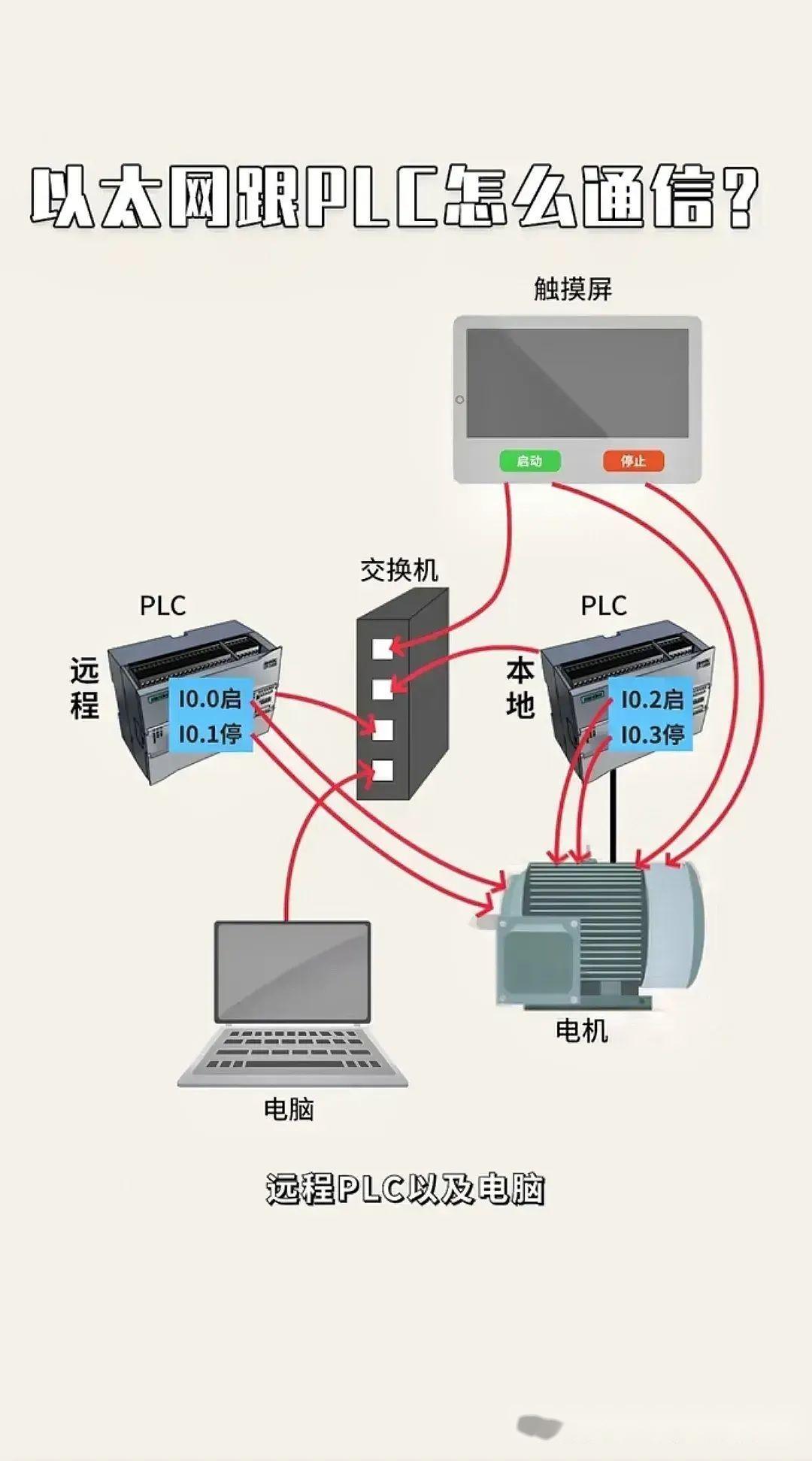

11、以太网跟PLC通信电路实物图

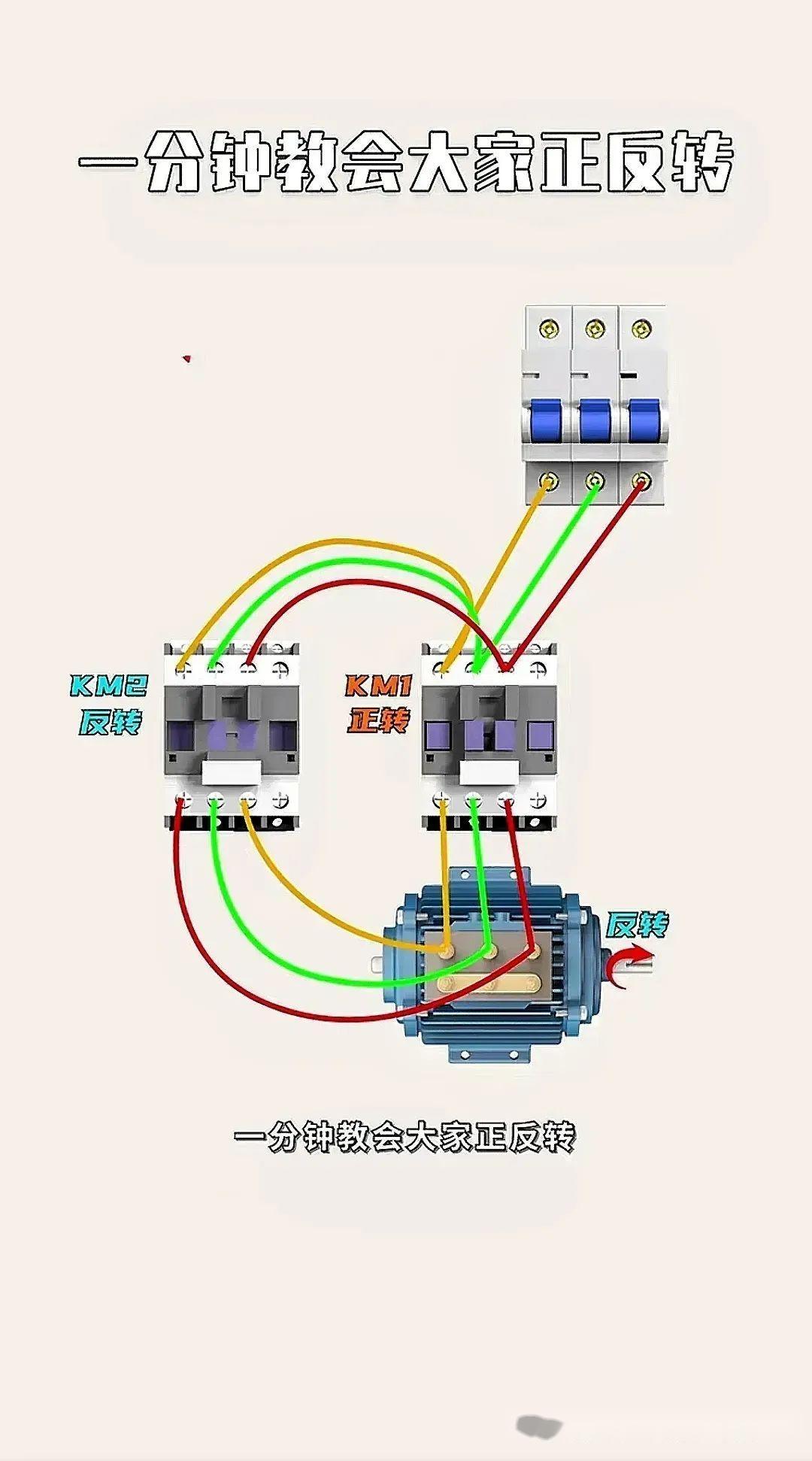

12、正反转电路实物彩图接线方法

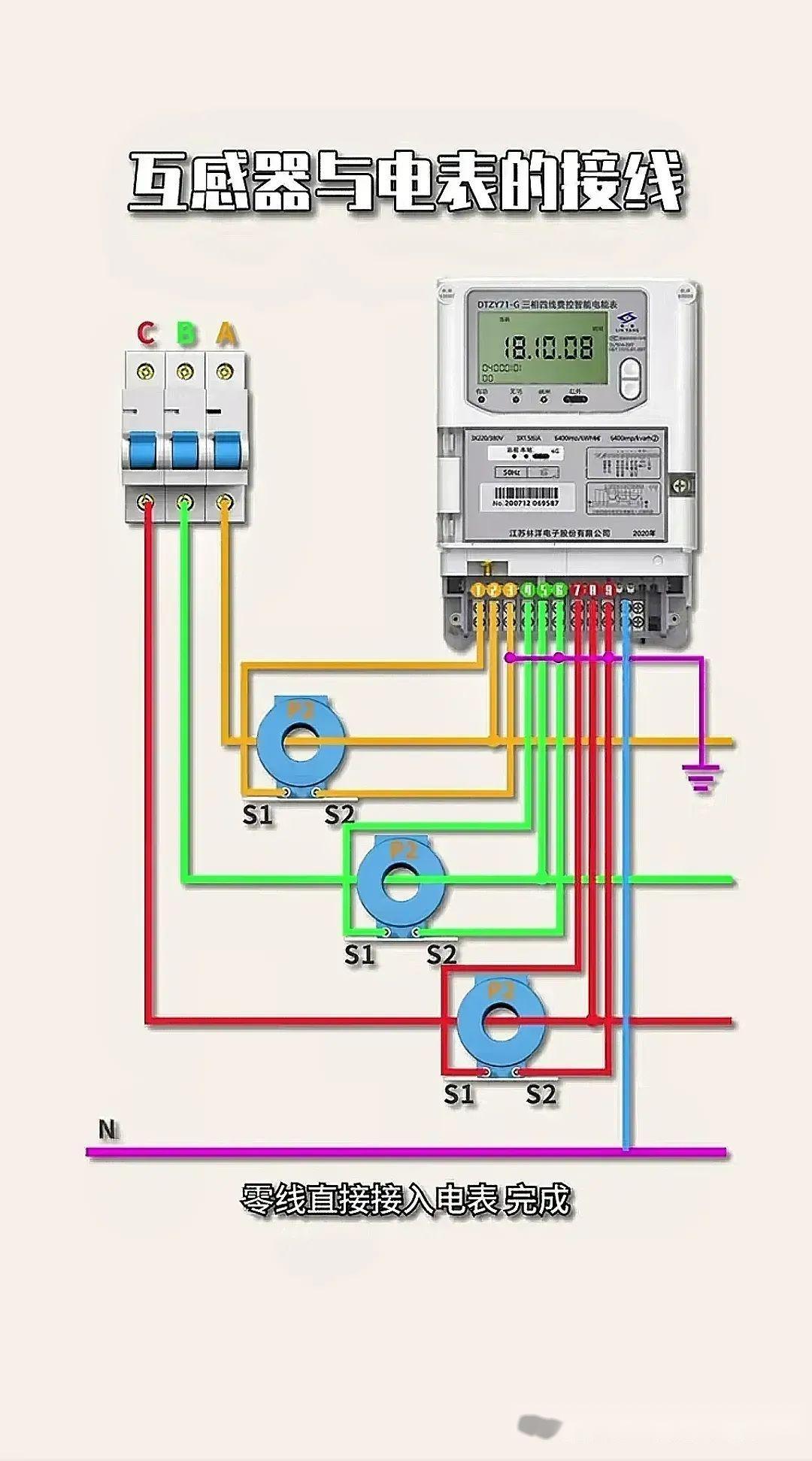

13、互感器与电表的实物彩图接线方法

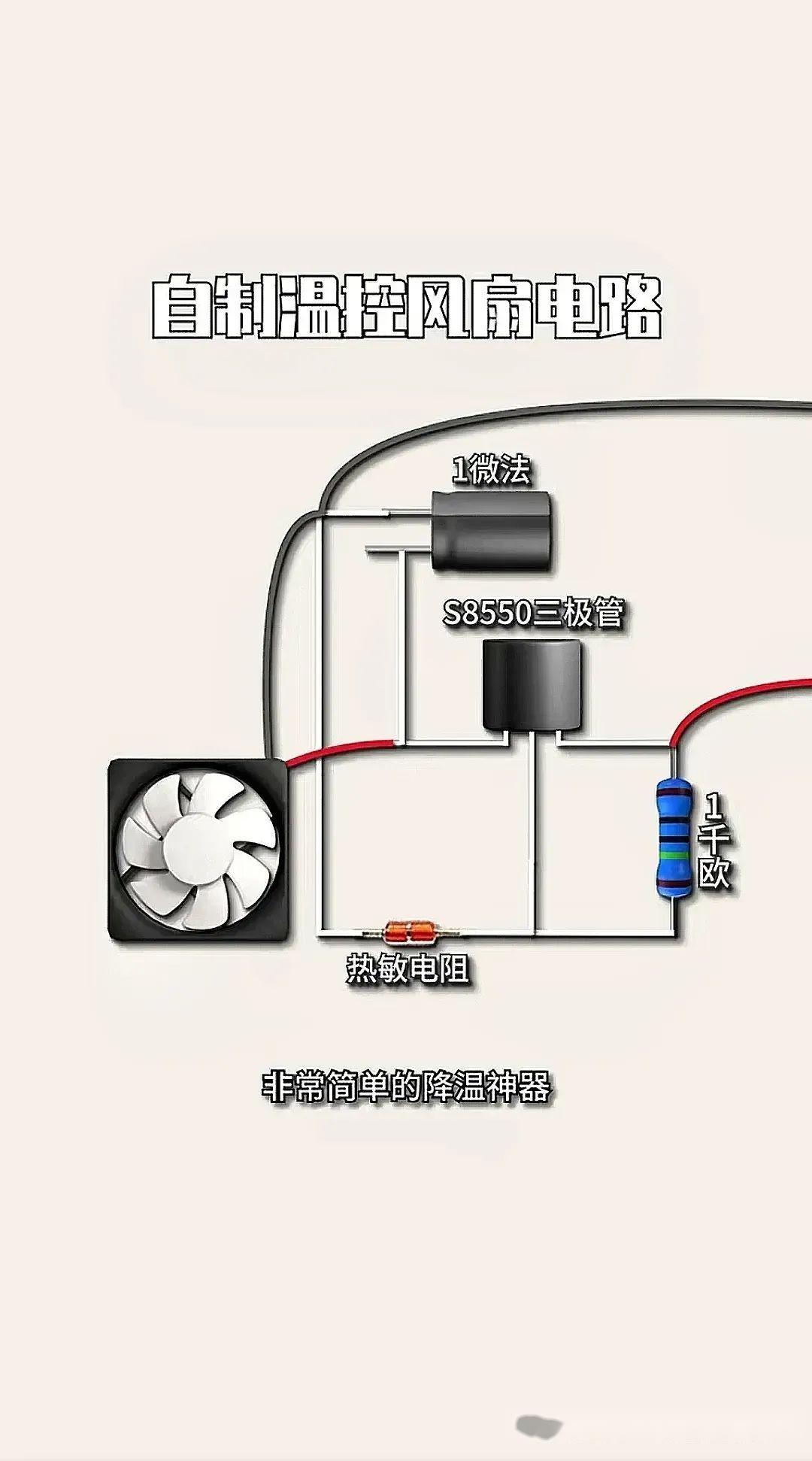

14、自制温控风扇电路实物彩图方法

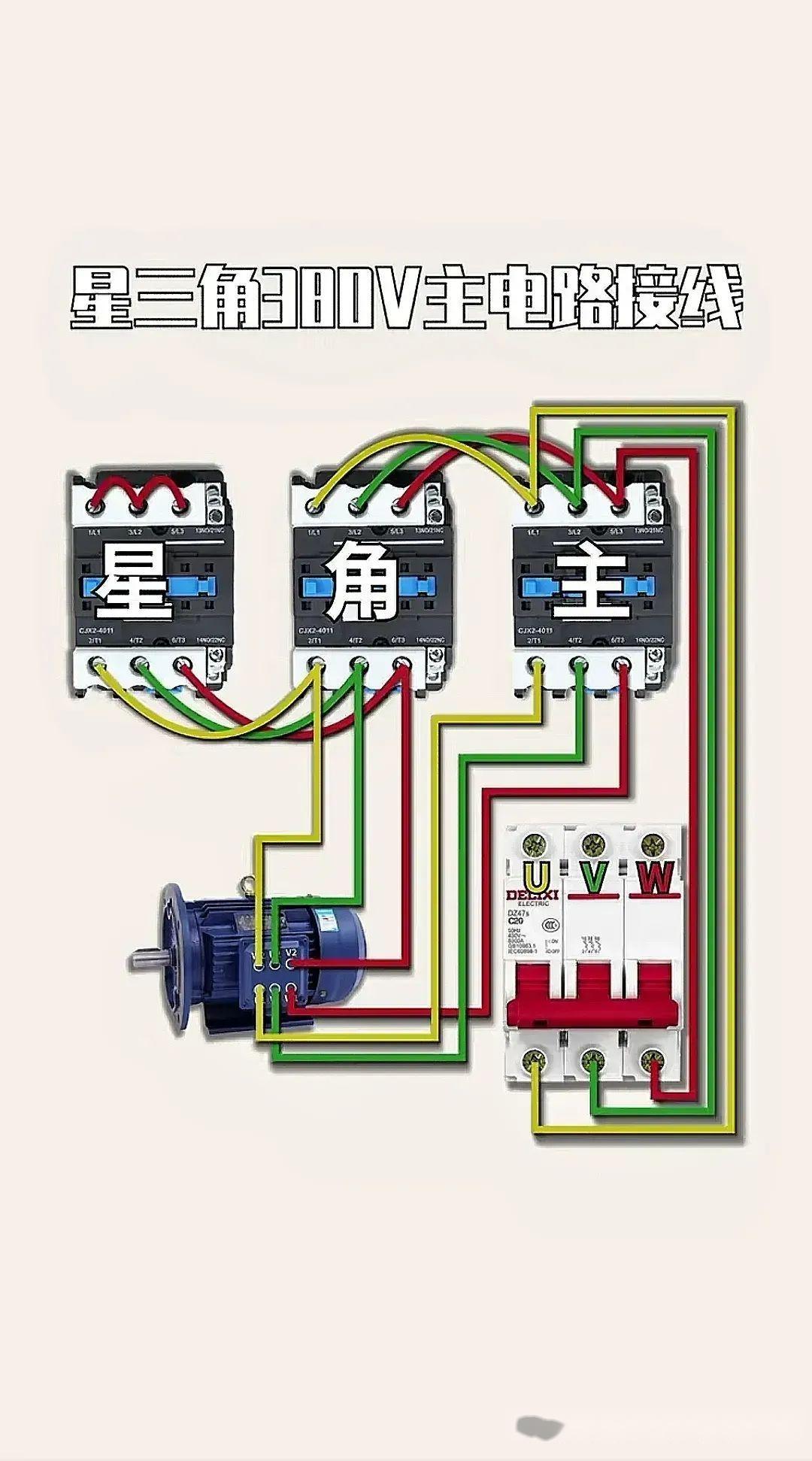

15、星三角380V主电路实物彩图接线方法

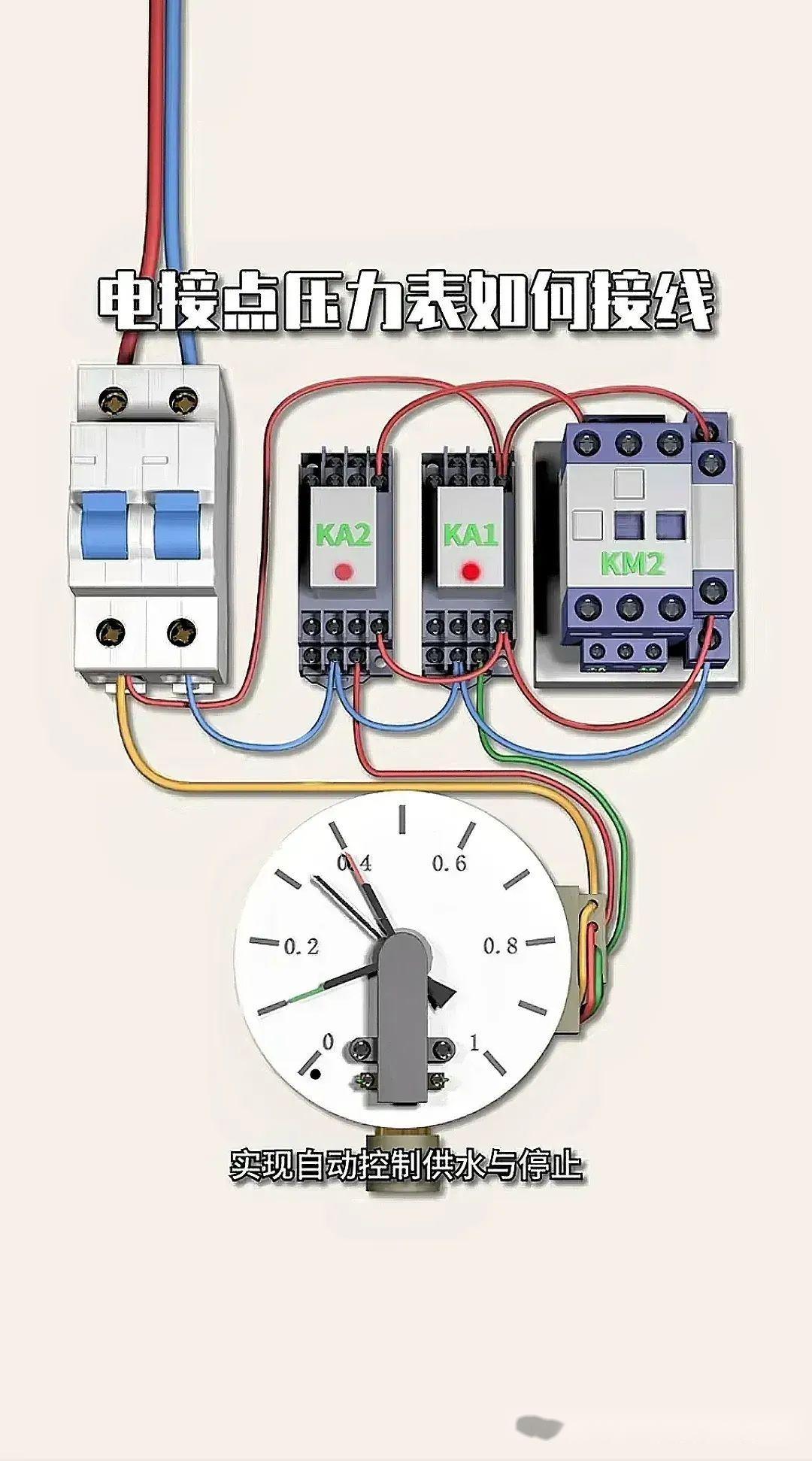

16、电接点压力表实物彩图接线电路图

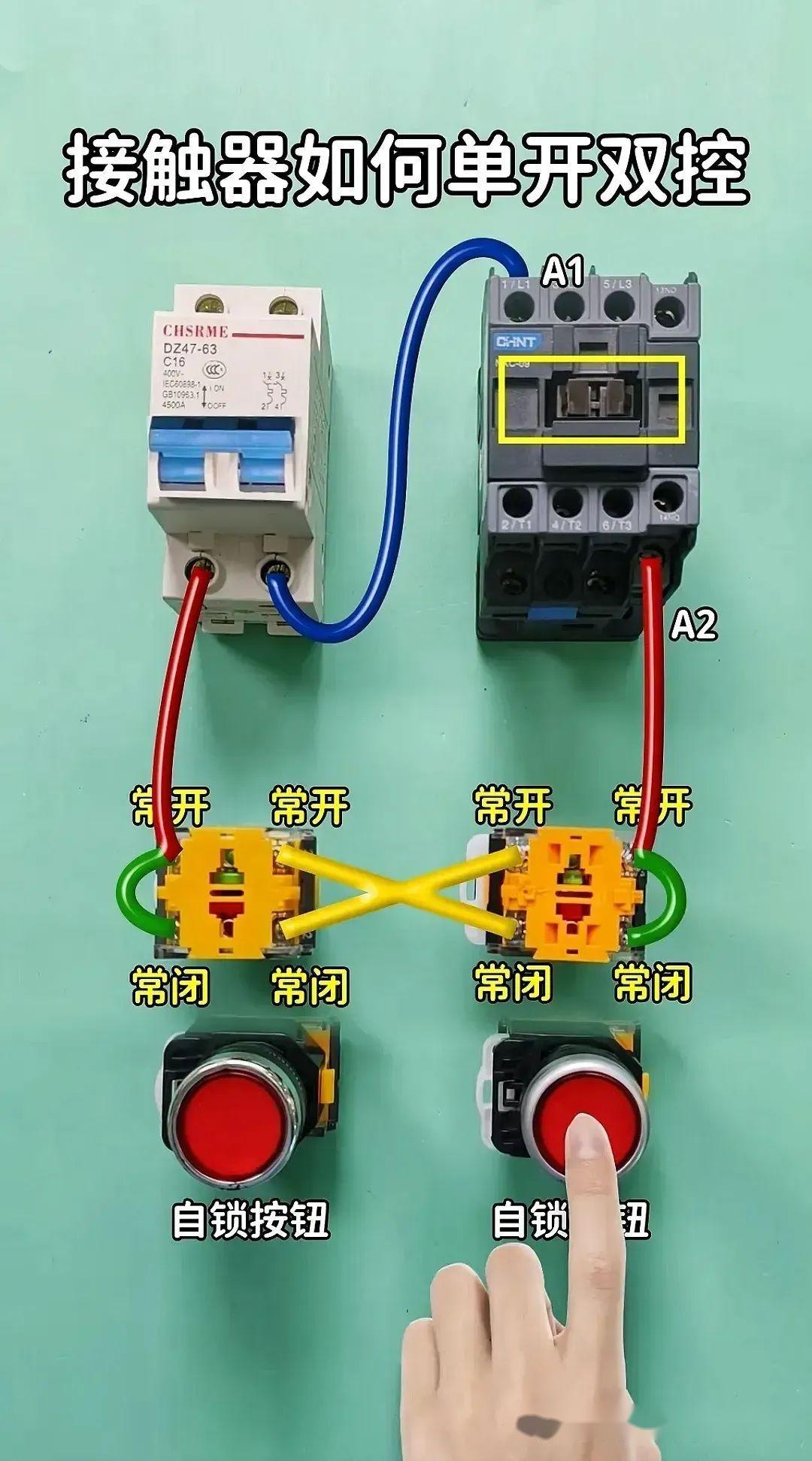

17、接触器实现单开双控的实物彩图接线方法

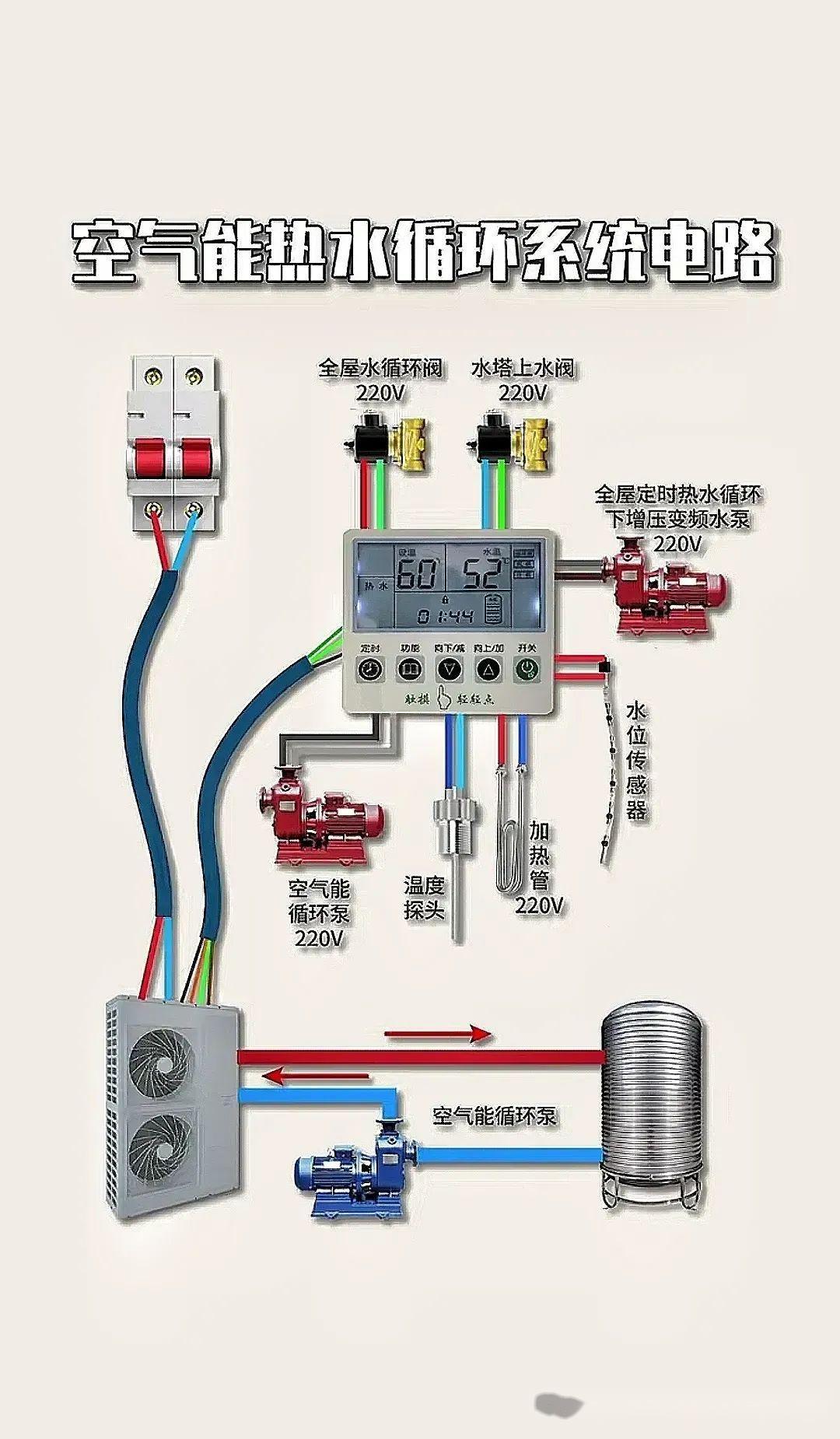

18、空气能热水循环系统电路

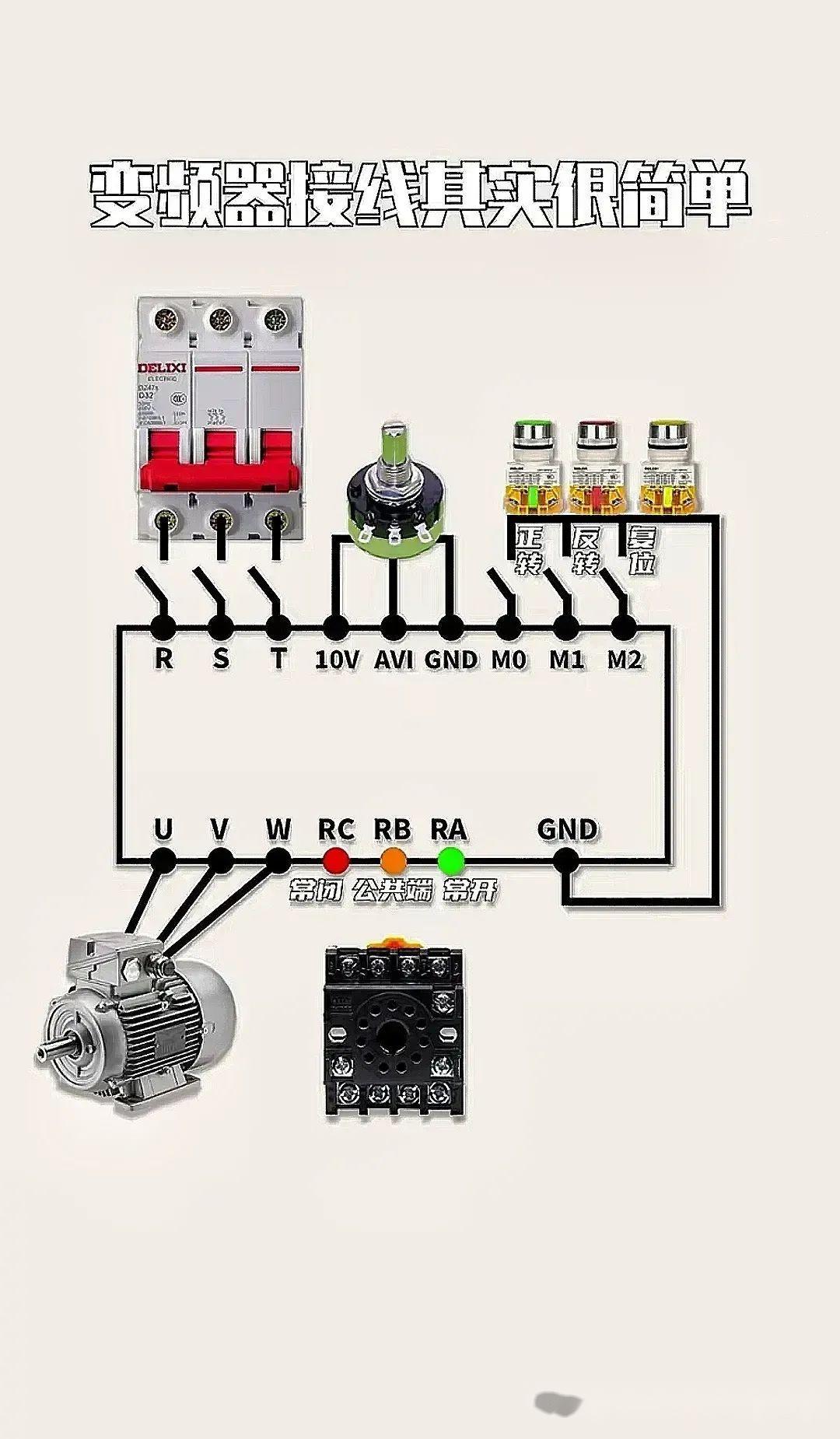

19、变频器接线实物彩图电路展示
做电工最值得收藏的15个高清线路图

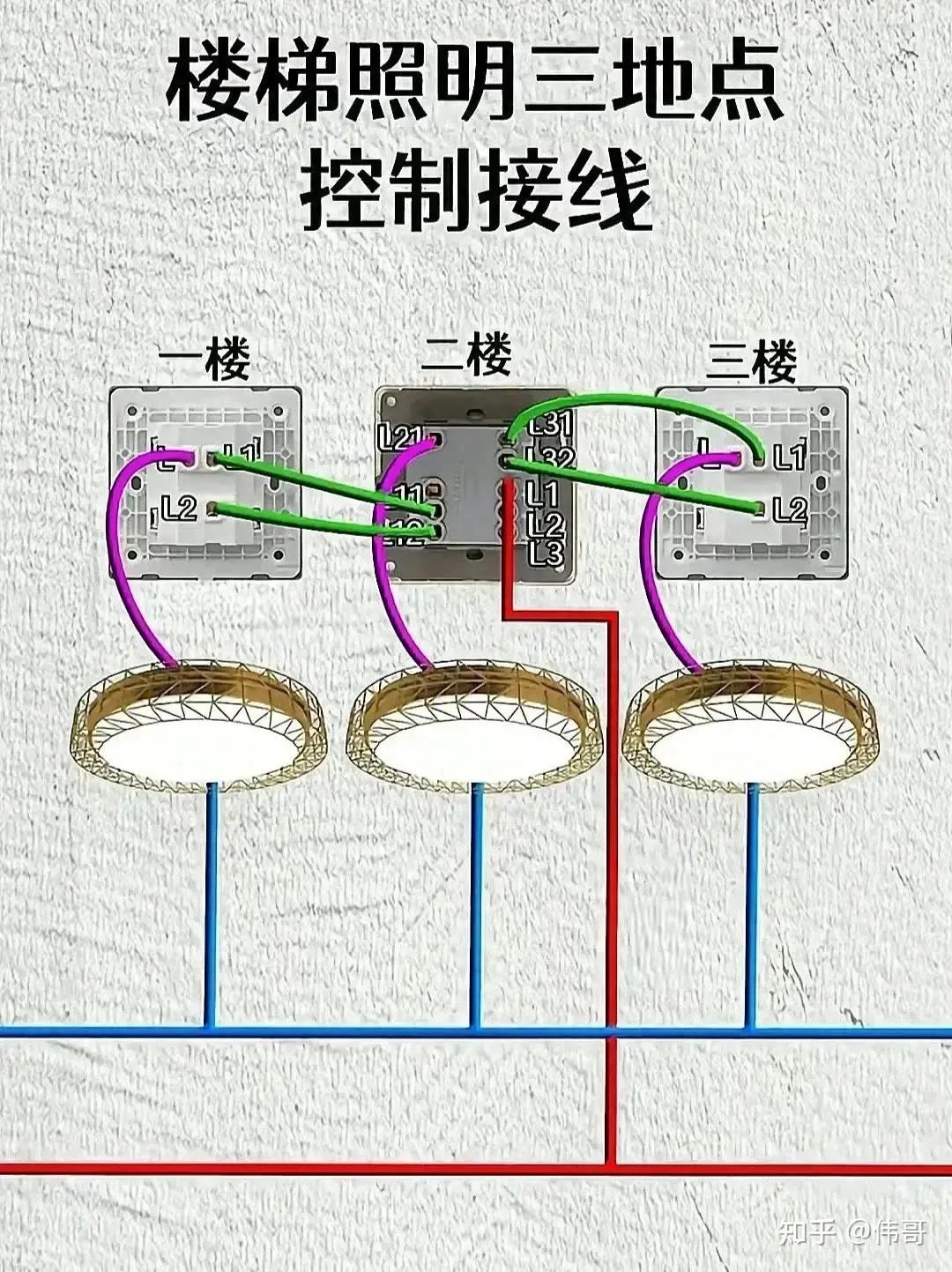

楼梯三地照明接线

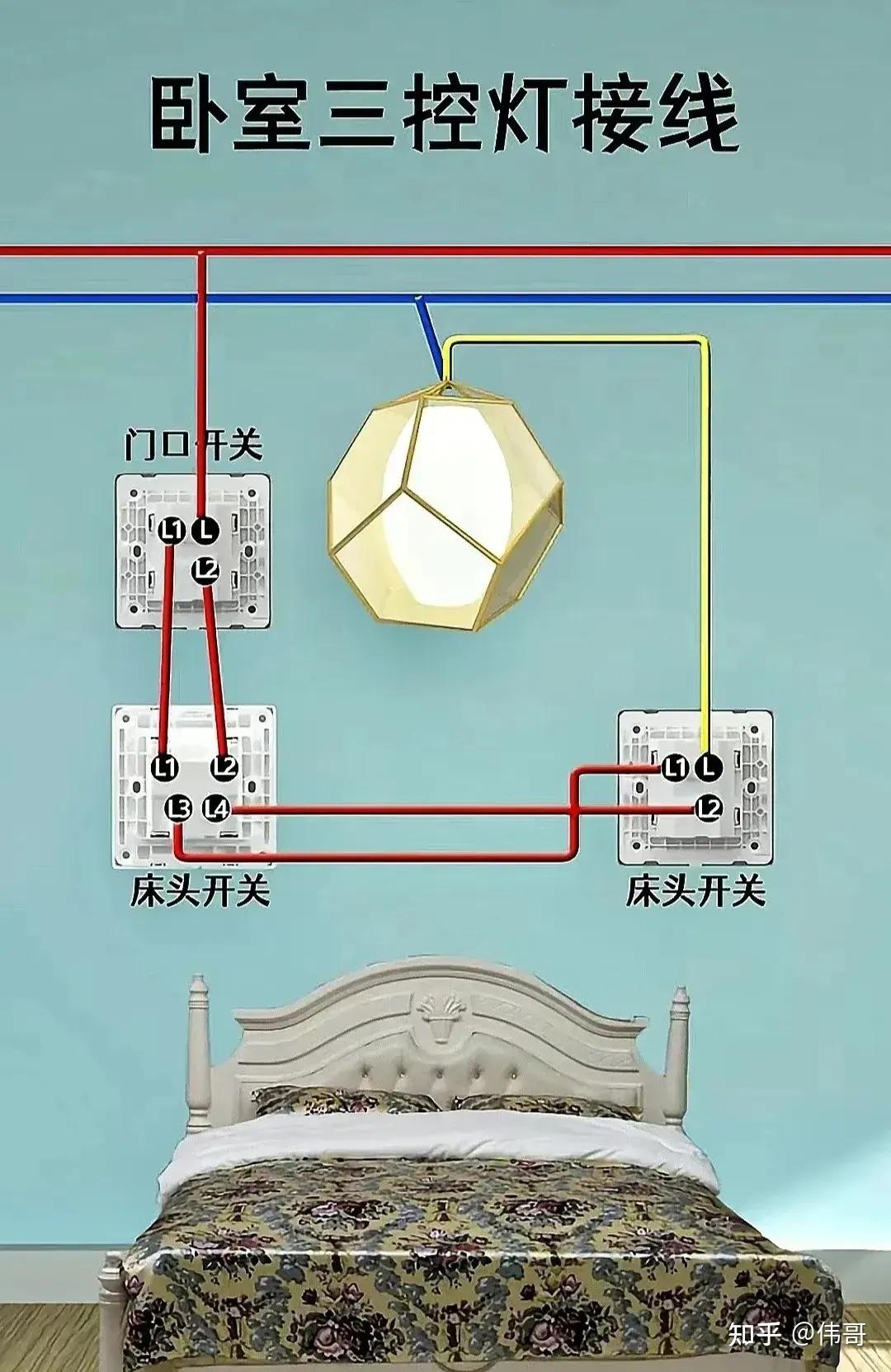

卧室三控灯接线

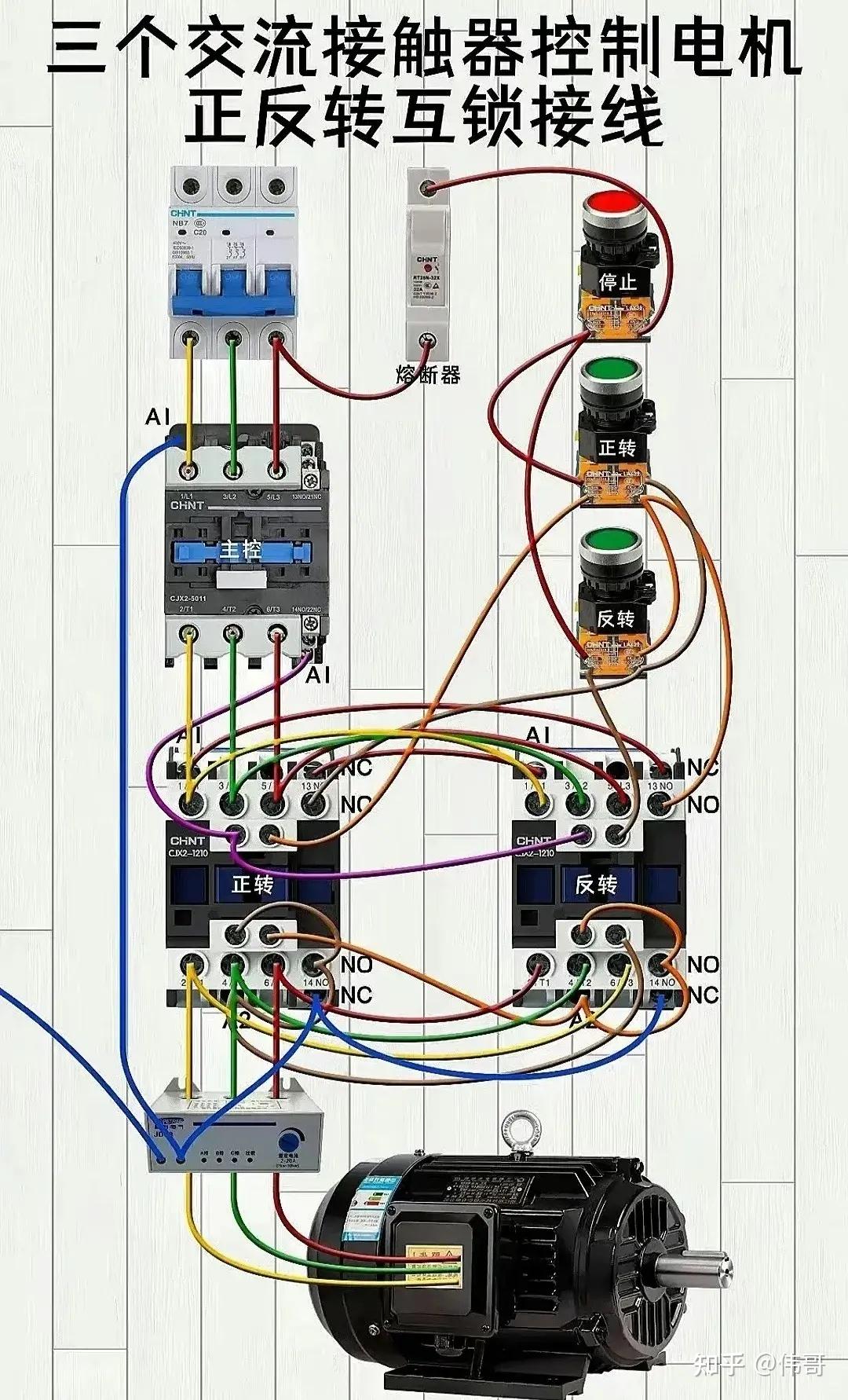

三个交流接触器控制电机正反转互锁接线

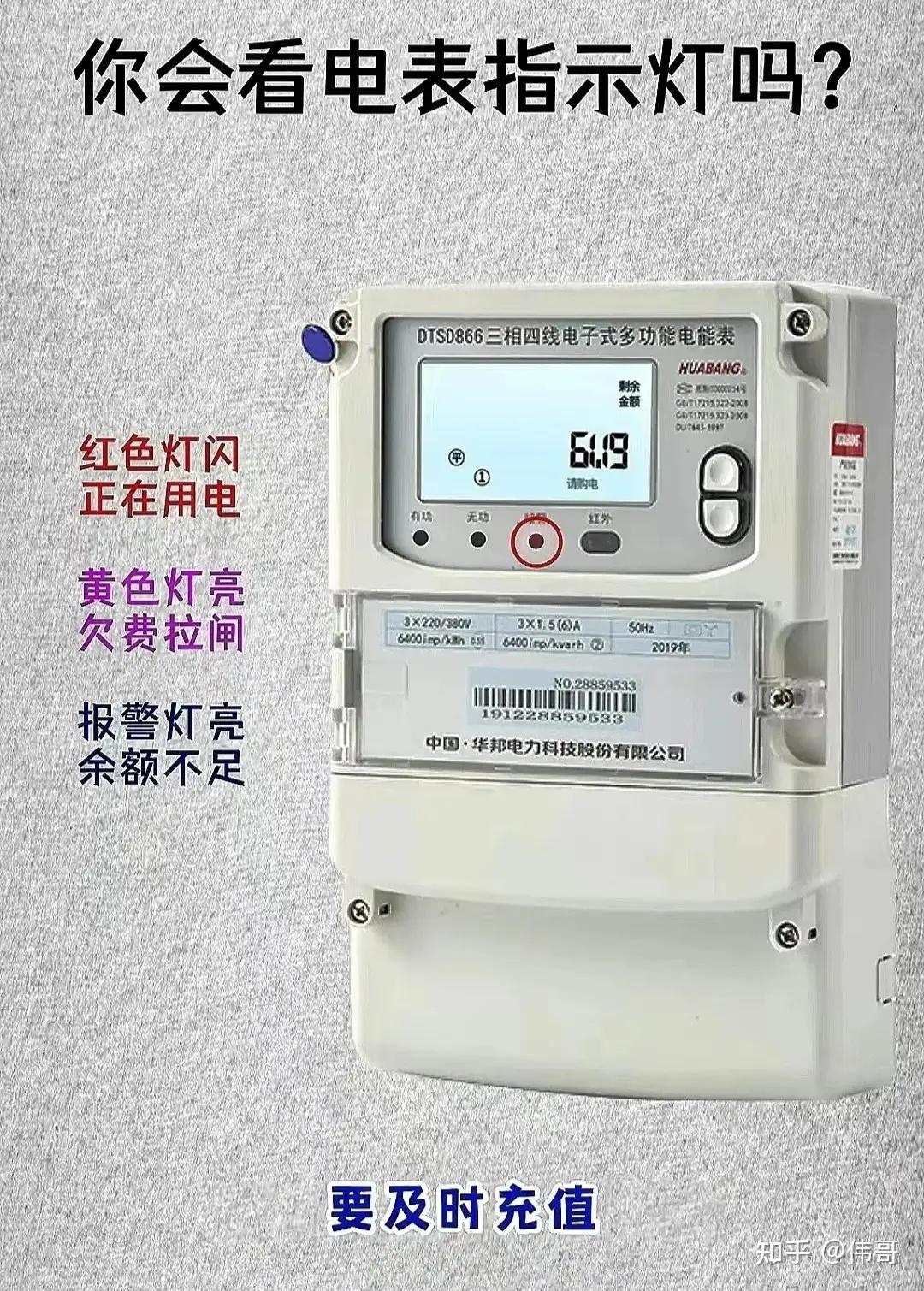

如何看家用电表

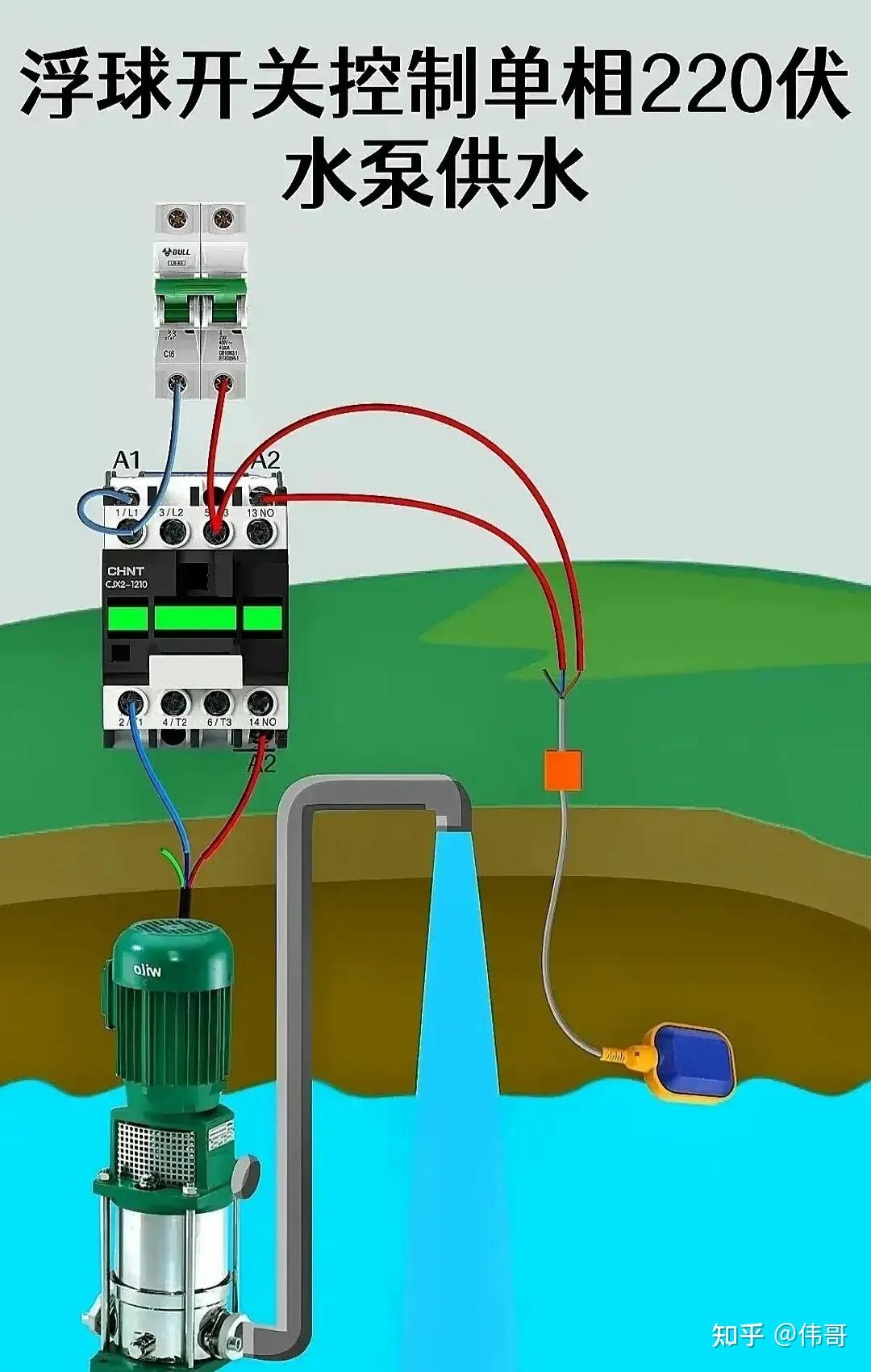

浮球开关控制单相220V水泵供水

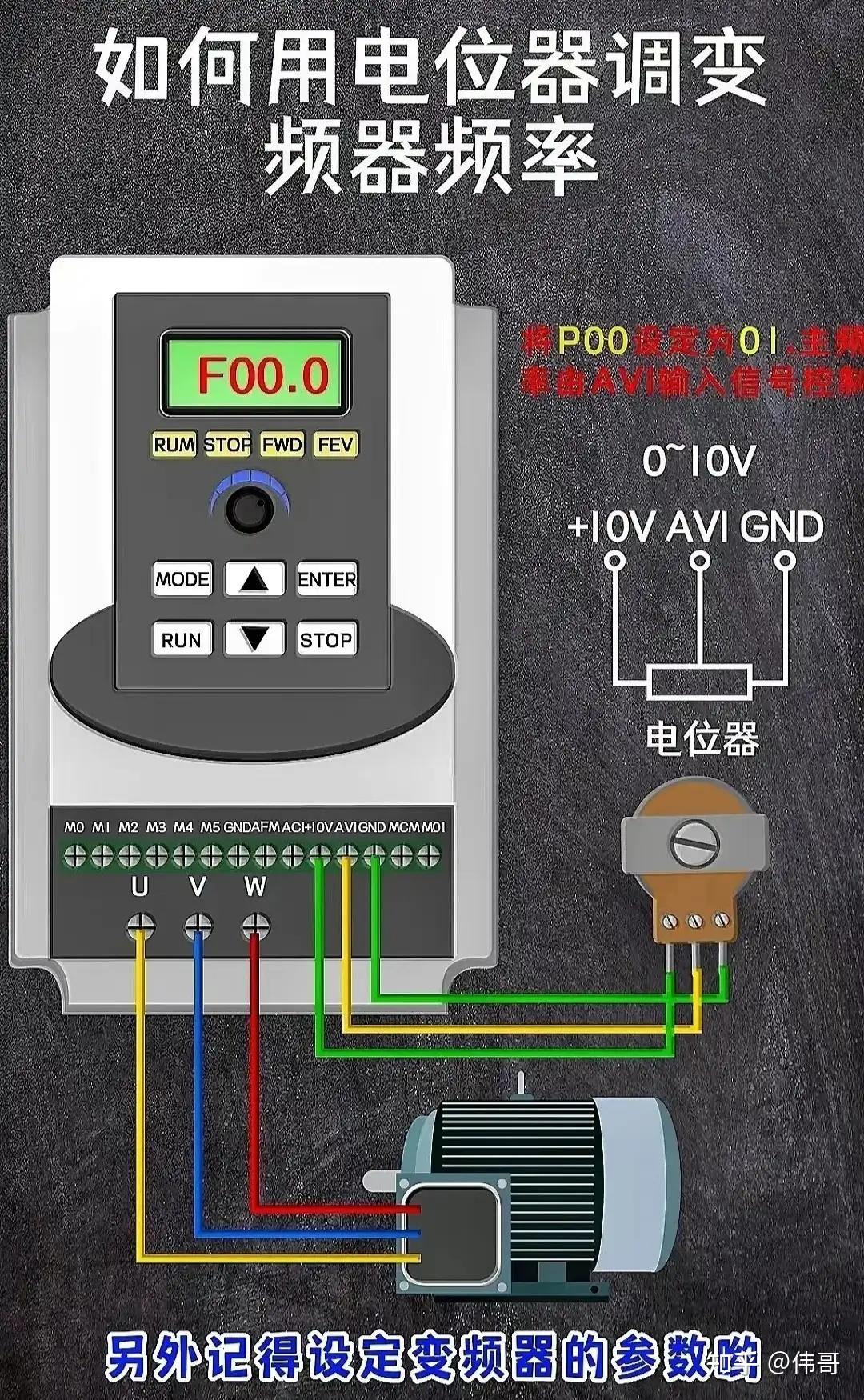

如何用电位器调变频器频率

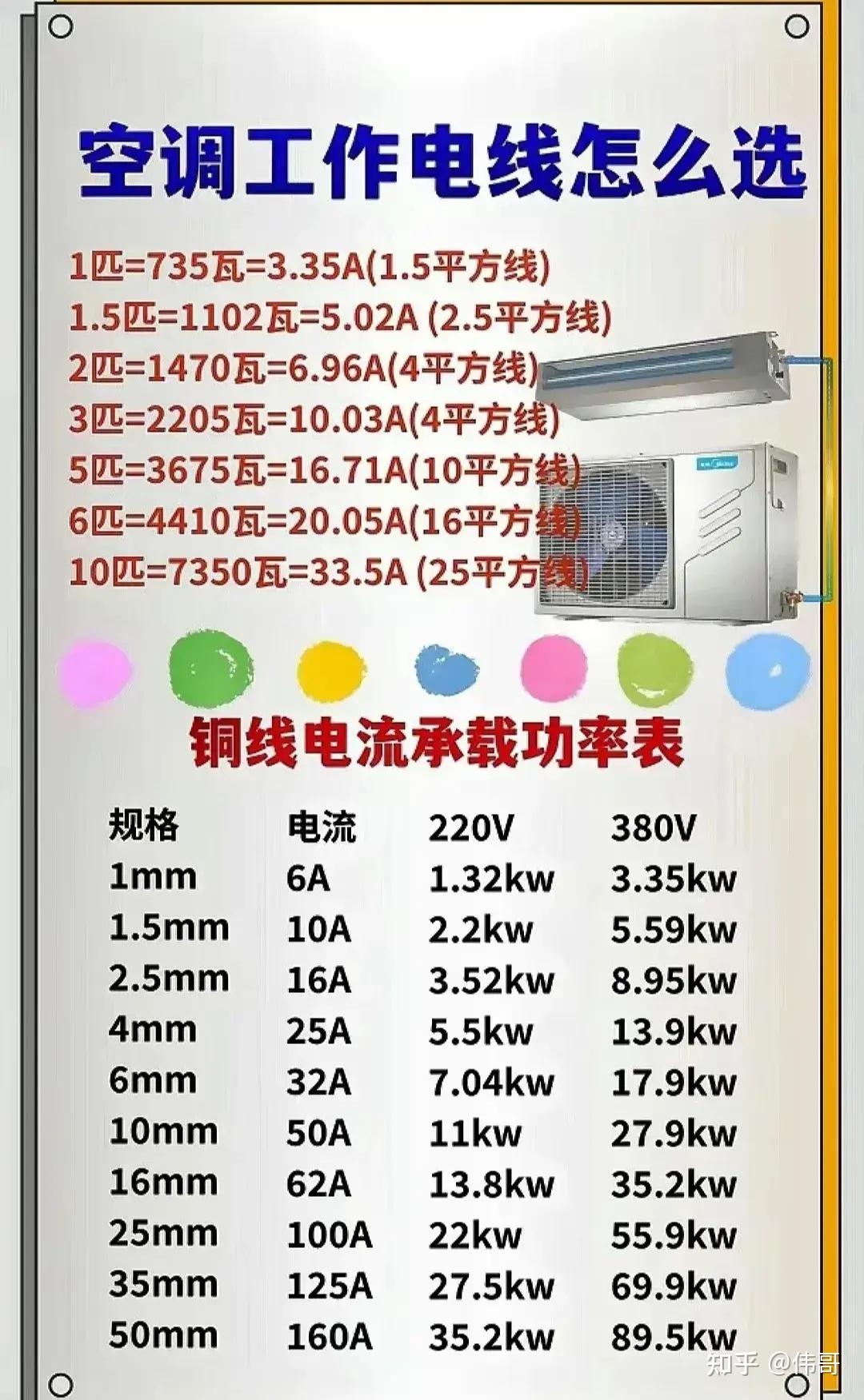

空调电缆如何选择
钳形电流表检测口诀

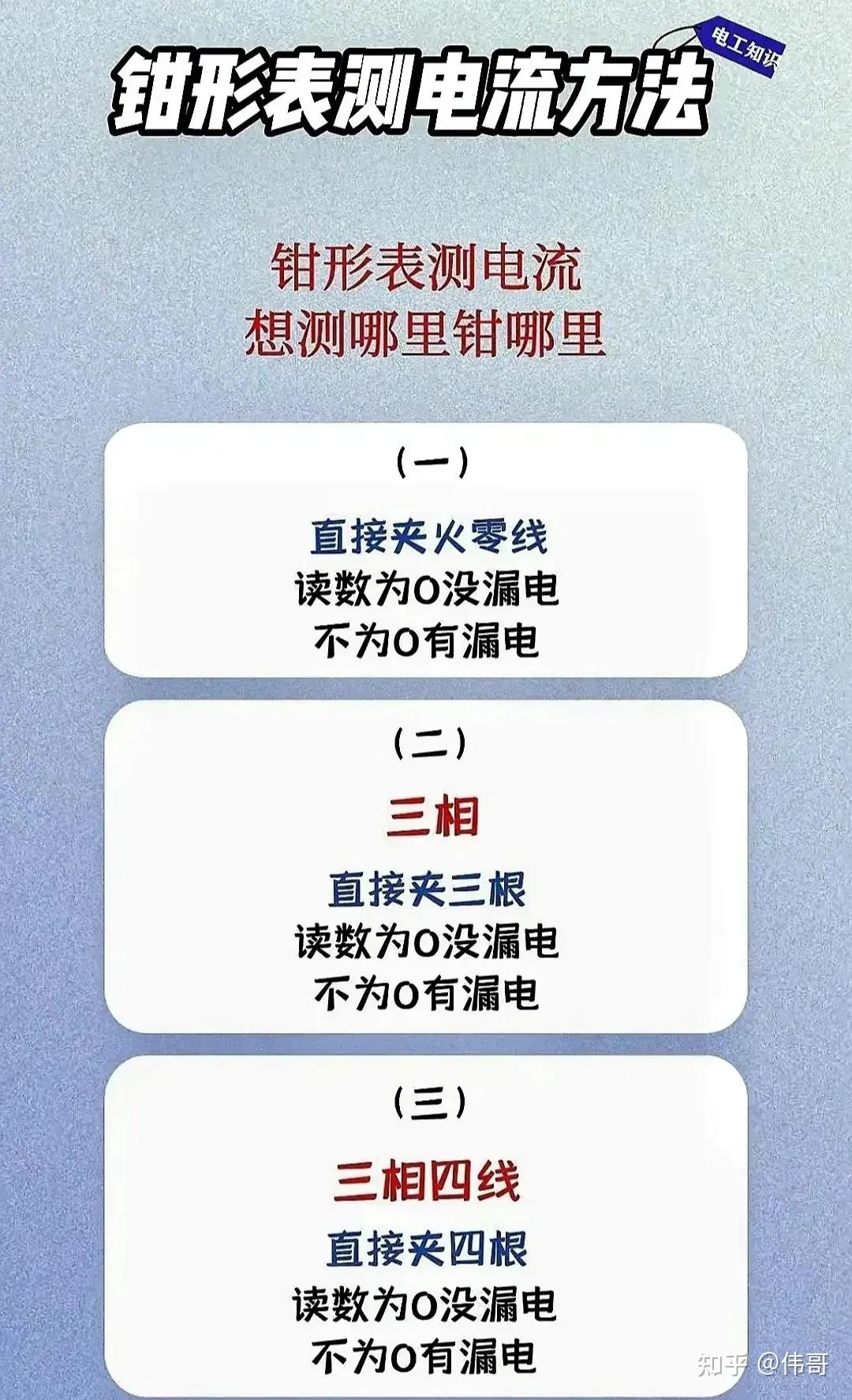

钳形电流表测电流方法

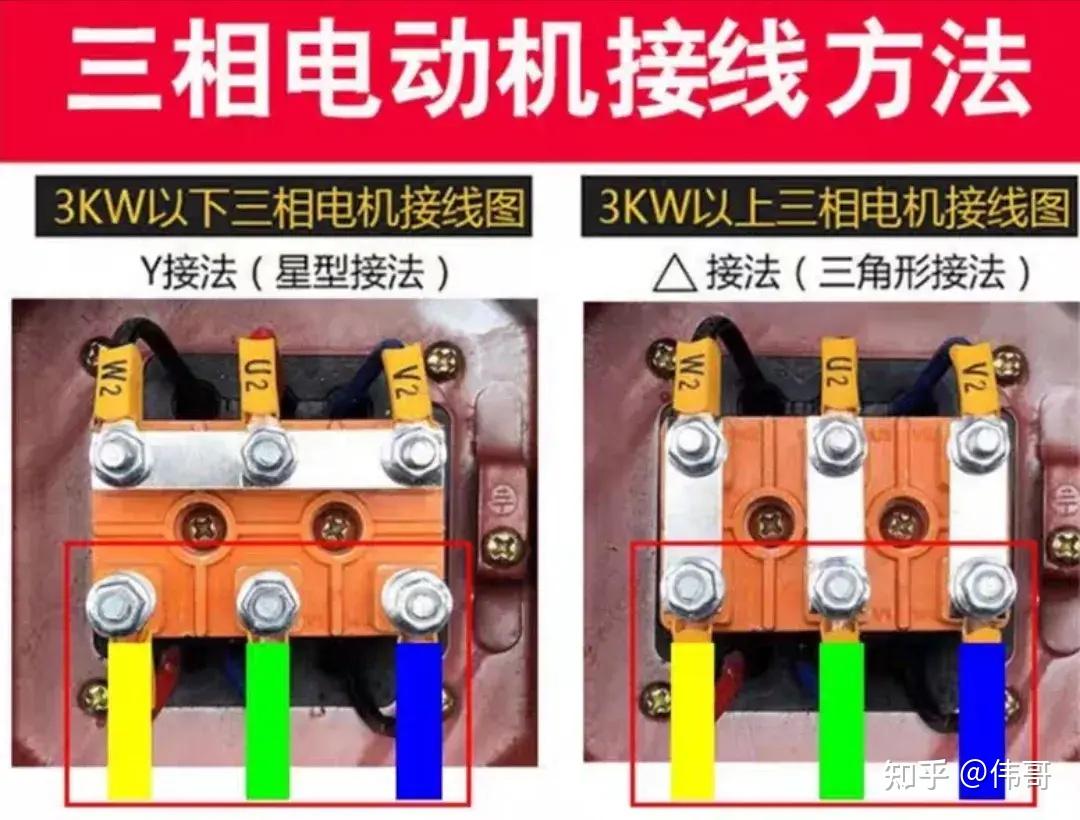

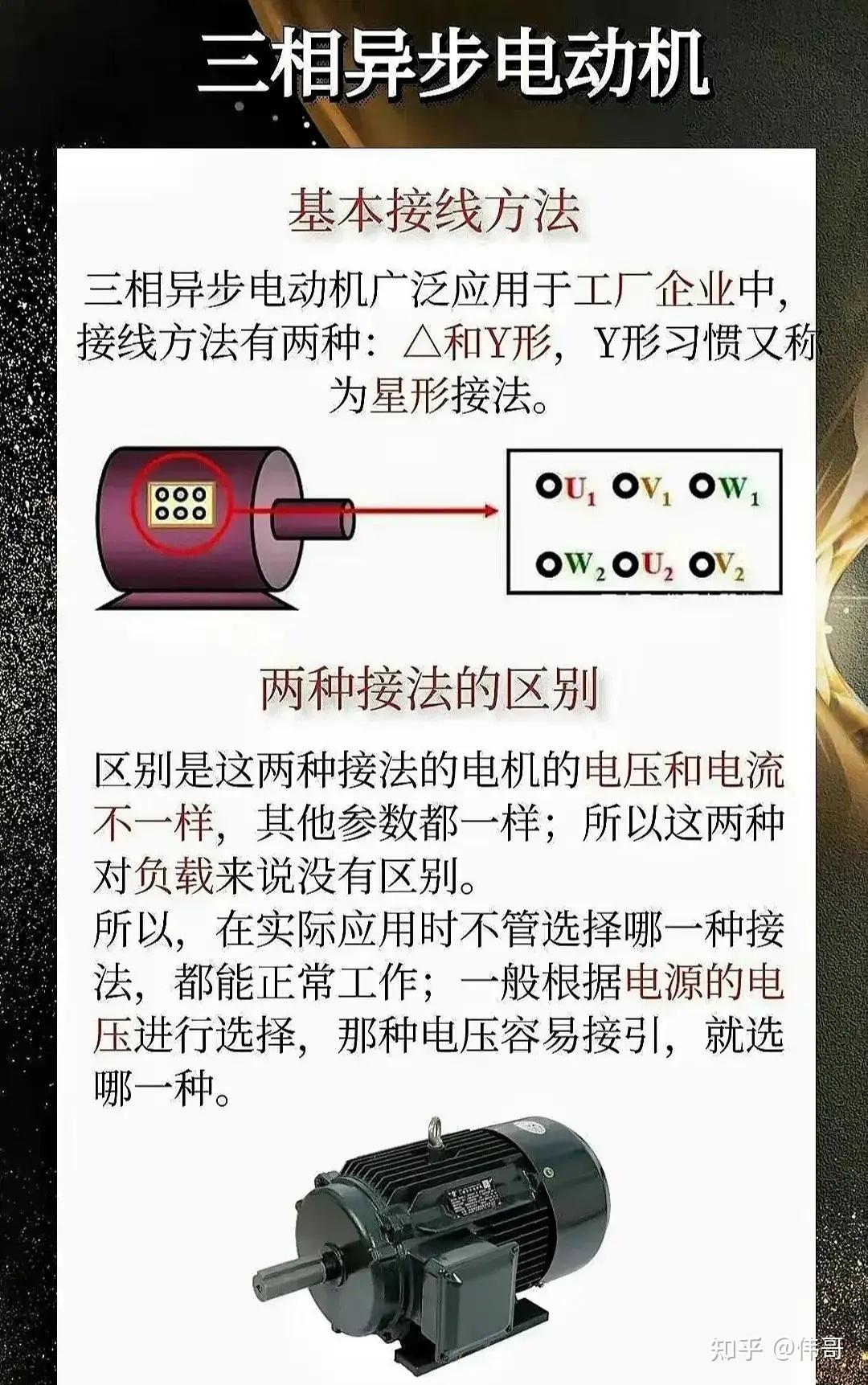

三相异步电动机接线
三相电动机接线方法

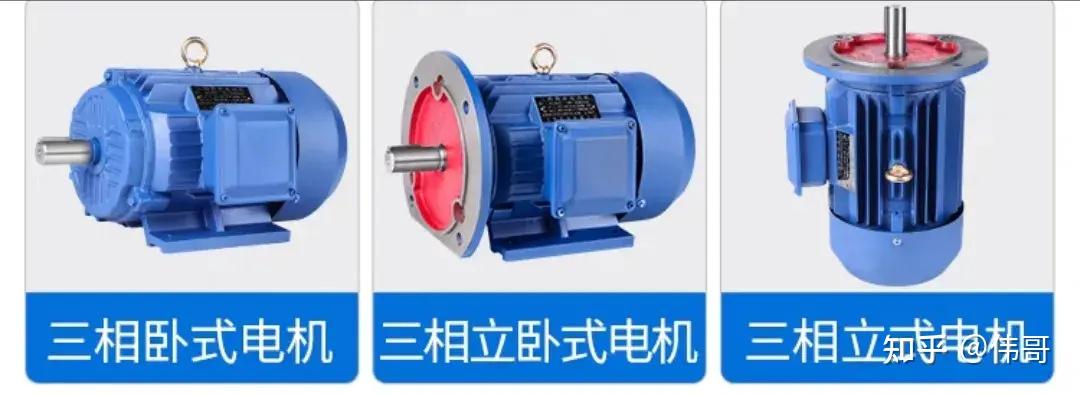

三相电机安装方式

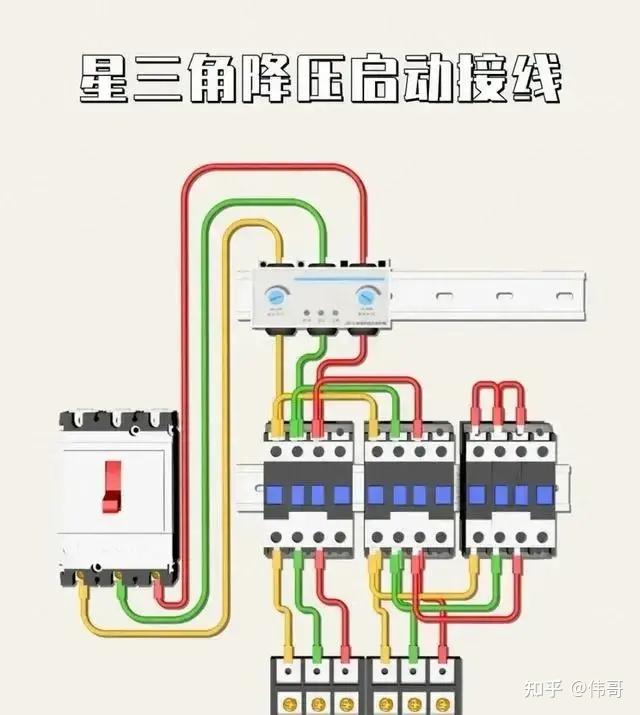

星三角降压启动接线

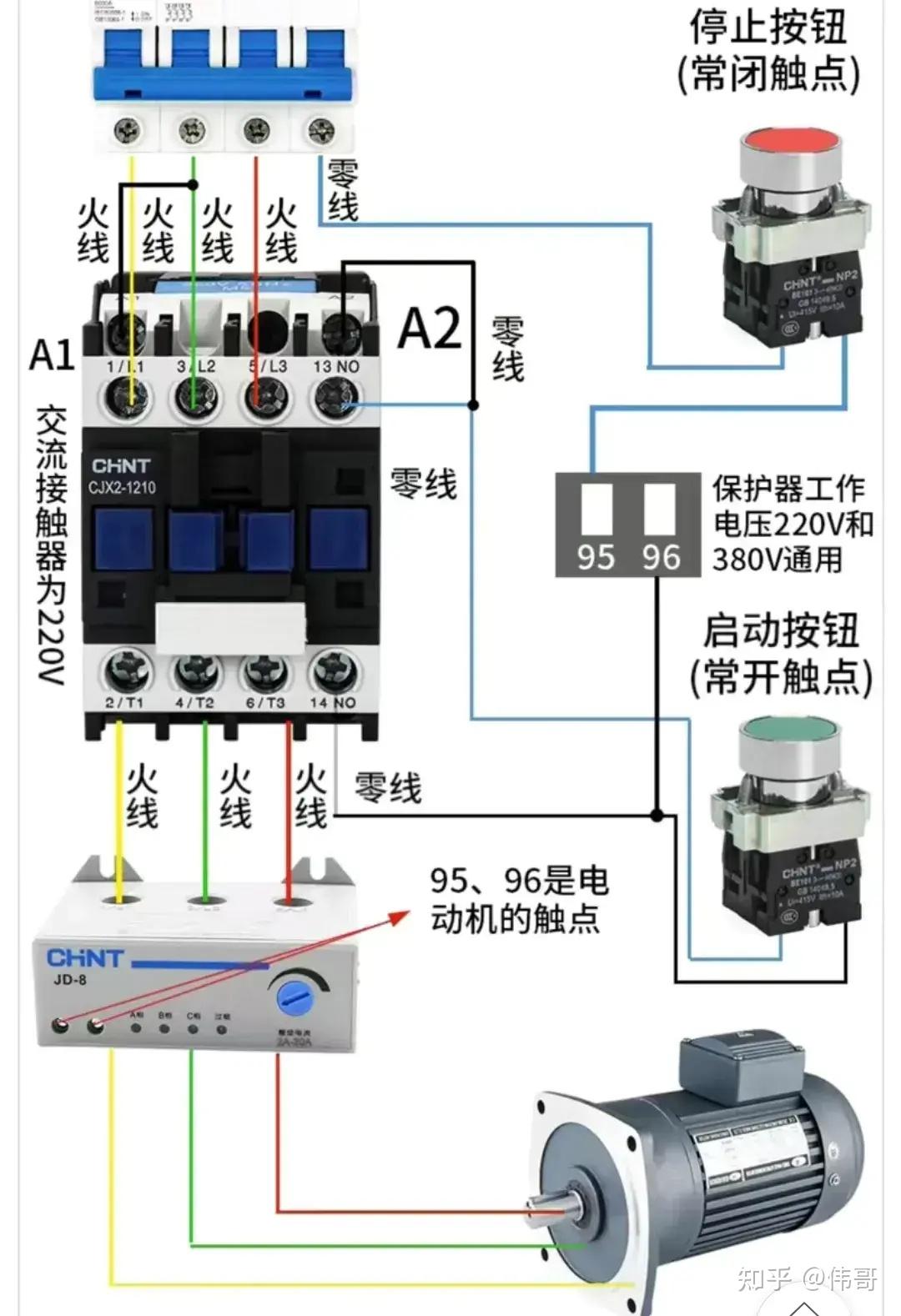

带电机综合保护器的自锁电路

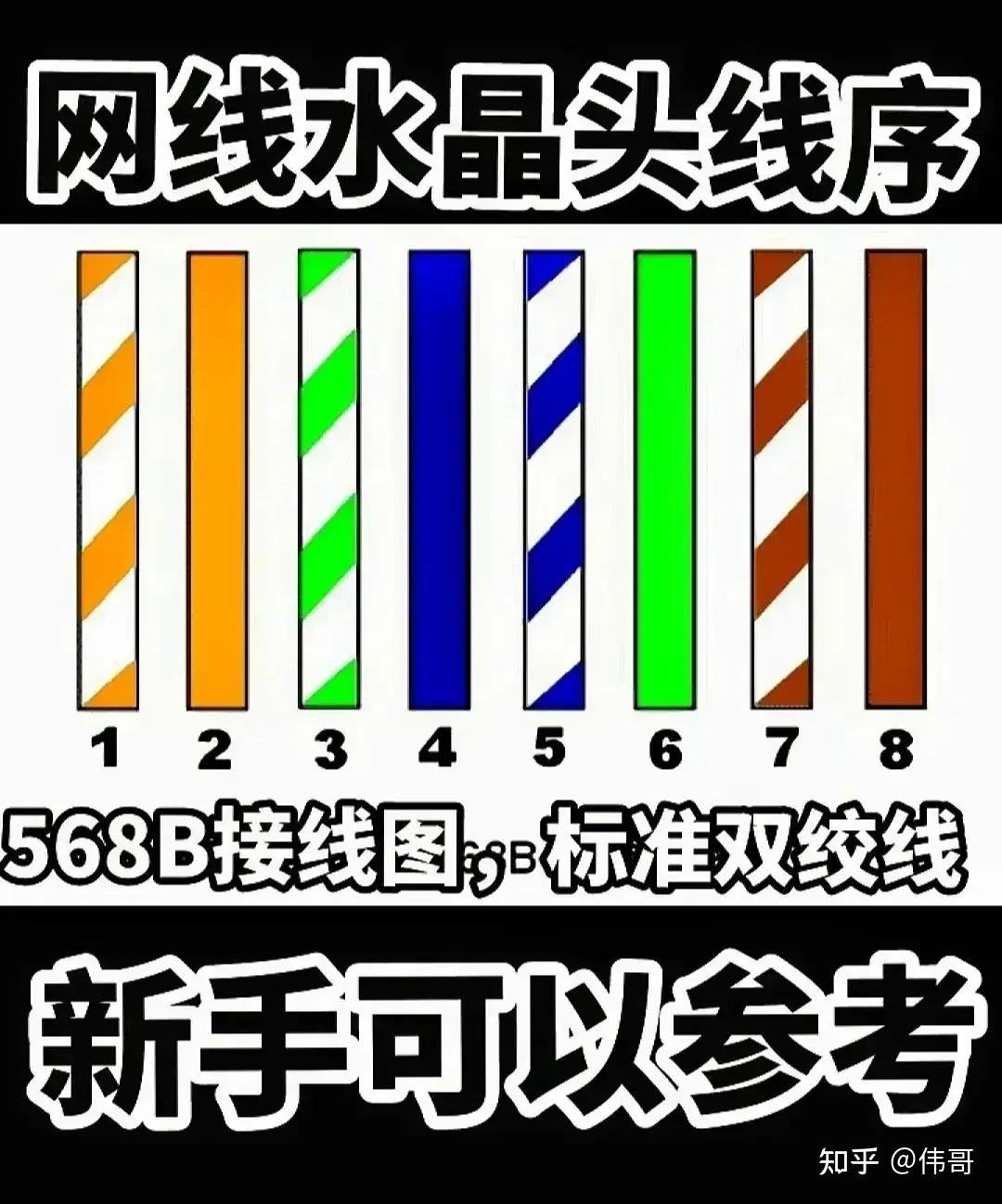

网线水晶头接线
