单片机常用外设及模块

点击查看4G可编程RTU

通讯模块

远程IO控制模块 RTU DTU

远距离数据传输

供应无线收发模块 315/433无线模块 高灵敏度超外差无线接收模块

4G rtu cat1模块GPS北斗定位模块工业级

远距离网桥设置

单片机TTL转RS485模块 485转串口UART电平互转 自动双向RS485T

六合一多功能转串口模块USB转UART CP2102 CH340 TTL 485 232 CAN

带GPS 北斗的RTU

卫星通讯资料

卫星电话 铱星船用通讯终端 Iridium OpenPort

NB-IOT模块 合宙air302

315 433遥控模块如遥控开关wifi继电器

ZigBee VS Lora

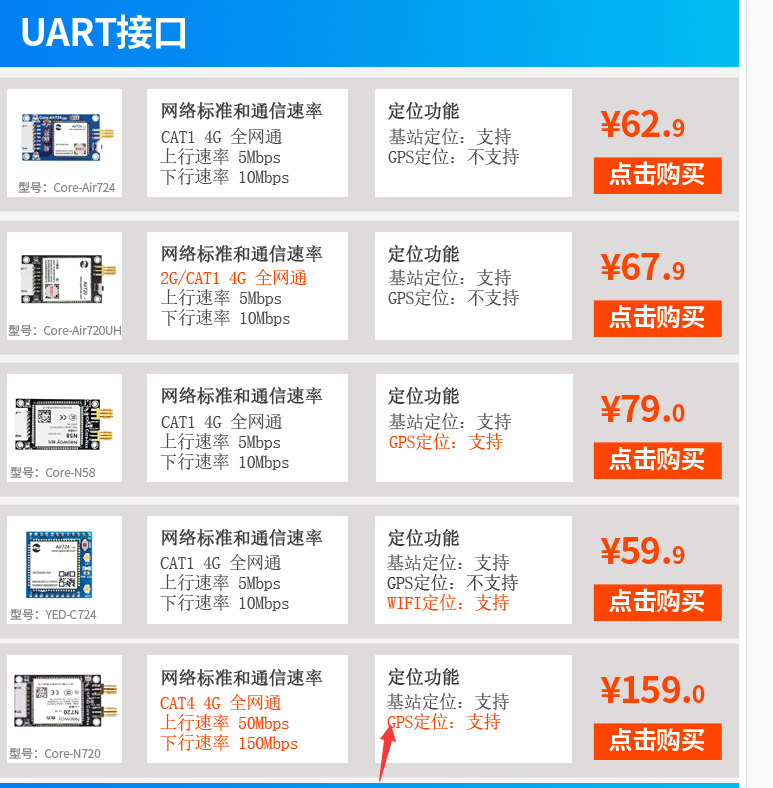

合宙Air724UG Cat1 4G模块DTU无线通信通讯透传扫码支付控制模组

外设

DATALOGIC 得力捷 M120 210-000 二维码扫描

单片机UI LVGL

水泵遥控开关220V家用智能无线遥控器380V三相电机远程电源控制器

正泰4G电动车快速充电站电瓶车智能小区家用扫码电车自行车充电桩

rtmp推流摄像头

4G主板锁控板共享设备主板MQTT主板远程开锁板服务器开锁透传模块

36路售货机主板智能快递柜微信寄存柜主控板4G扫码锁控板控制主板

带开发接口的网络摄像头

自动售货机

USART HMI智能串口液晶屏2.2/2.4/3.5/4.3/5/7/10.1寸显示模块

智能串口hmi显示屏,简单的可用oled屏

福德工业显示器嵌入式8/10/12/15/17/19/21寸触摸屏工控电阻容

红外触摸屏框

工控组态触摸屏HMI

mindeo民德ES4200 4650 嵌入式二维码扫描器工业流水线固定式扫码模块

2.4吋触摸屏

智能串口HMI

工业级产线RFID读写器JY-L8820系列

USB相关转换

USB2转ADC模拟量采集 数字GPIO工控机PC电脑扩展卡Win Linux Mac

Type-c采集卡PS4电脑棒单反监控主相机顶盒连OTG安卓手机变显示屏

工业级高速USB转SPI I2C PWM GPIO UART CAN接口电压可软件配置

USB扩展坞

Type-C和USB区别

经验分享，亲手把Micro USB数据线改成OTG数据线，几点注意事项

增强版高速USB转SPI PWM ADC GPIO UART CAN I2C IIC监控分析仪

安卓type-c转485模块

上位机

工控机

迷你电脑

在工控机上GPIO模块有哪些应用

嵌入式工控机GPIO

电源相关

太阳能供电系统

太阳能控制器

充放电模块

蓄电池充放电模块 集成电压表欠压过压保护 定时充放电带通信功能

2.1A 5V 锂电池充电放电一体模块3.7V 4.2V 18650充放电DD06CVSA

大容量3.7V锂电池,充放电一体模块，升压模块

3.7V4.2V1A锂电池聚合物充放电模块 5V升压板diy手机移动电源电路

你们的arduino 都是怎么独立供电的

12V电池供电arduino pro mini行吗？

12V直流不间断电源150W带蓄电池智能充放电功能停电自动切换

睿斯蓄电池路由器UPS不间断电源继电器移动电源宿舍wifi断电监控备用家用应急充电宝光猫供电12V2a/5/9夜游宝

3a大功率UPS18650锂电池升压充电5V12V边充边放UPS不间断电源模块

3.7V锂电池 直流DC UPS不间断模块 充电放电升压 9V 12V停电升压

电压转换DC-DC芯片  AC-DC

多路输出开关电源

电源说明

2A 5V充放电一体模块3.7V/4.2V电源板充放保护锂电池充电升压移动

锂电池 3.7升5V 1A 升压电源模块支持手机充电放电带保护一体板

升压模块3.7V升9V 5V改18650锂电池充电升压放电一体可调模块2

充电模块

电平转换模块

外置采集温度_让arduino用2颗5号电池运行1年以上

18650电池模块

音频模块

WT2003M02高品质mp3解码芯片模块

中文语音合成模块

传感器

金属接近开关

工业常用传感器

LV-NH32 全新原装正品基恩士色标传感器

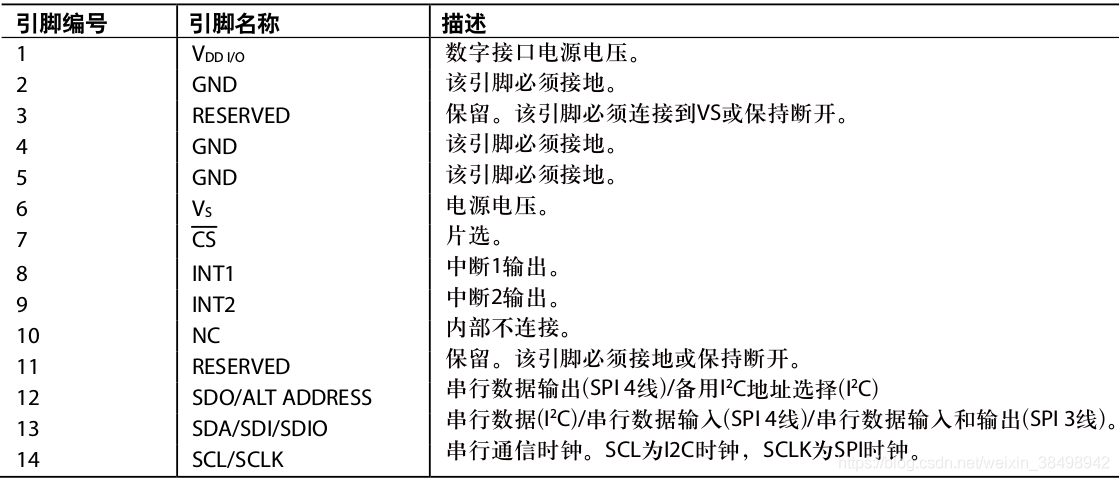

ADXL345传感器介绍

检测物体和特定细小物体传感器

传感器高低电平不能直接接单片机时

E3X-NA11光纤放大器对射漫反射光电开关激光感应器光纤探头传感器

开发板

包邮 新NODEMCU WIFI和ESP8266 NODEMCU0.96英寸的OLED

合宙Mini_Air302开发板NB-IOT物联网模块支持LuatOS骑士智能科技

NavSpark-BD 全球首款32位Arduino开发版, 内建北斗定位功能

nodemcu板子开发说明

ESP32 C6开发板

其他模块

Dds1302时钟模块

红外障碍检测模块

触摸按钮开关

POE供电模块

433天线IPEX-1  转SMA

IO扩展模块

光耦电平转换模块，光隔离继电器,功率放大晶体管

固态继电器直流控制交流

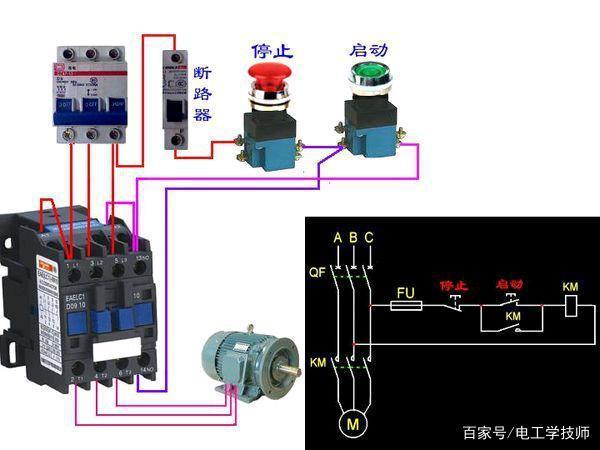

交流接触器

大功率MOS管 触发开关驱动模块

5 12V继电器模块  开发板 低电平触发

5.8G图传一体机

5.8G图传摄像头

5.8G图传接收屏

5.8G图传模块

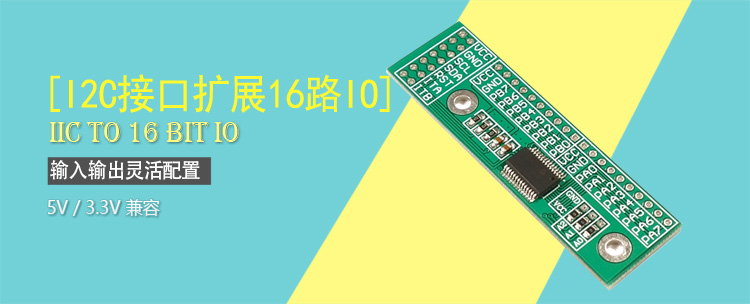

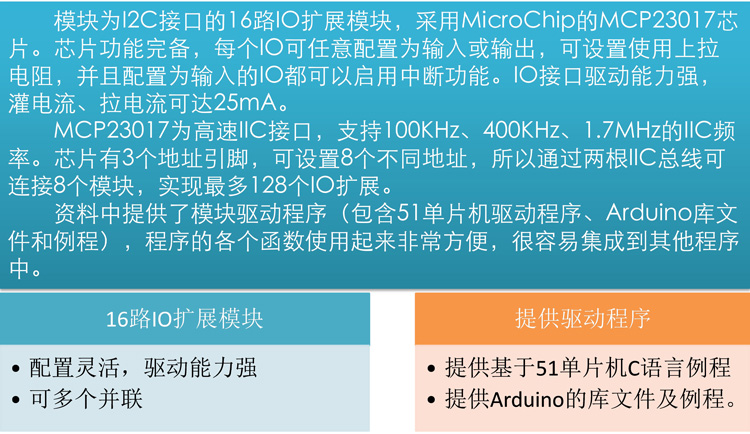

I2C接口16路IO扩展模块 Arduino IIC扩展板 MCP23017-E/SS

断路器 交流接触器，热继电器,空气开关特殊的短路器，电流达到一个值自动断电

时间继电器 热敏电阻 温度开关

固态继电器 1路5V高电平 固态继电器模块 带保险丝 固态继电器 250V 2A

电子积木 MOS管场效应管驱动模块 IRF520驱动模块

LILYGO TTGO T-Watch-2020编程开发可穿戴设备

B站自做定位器

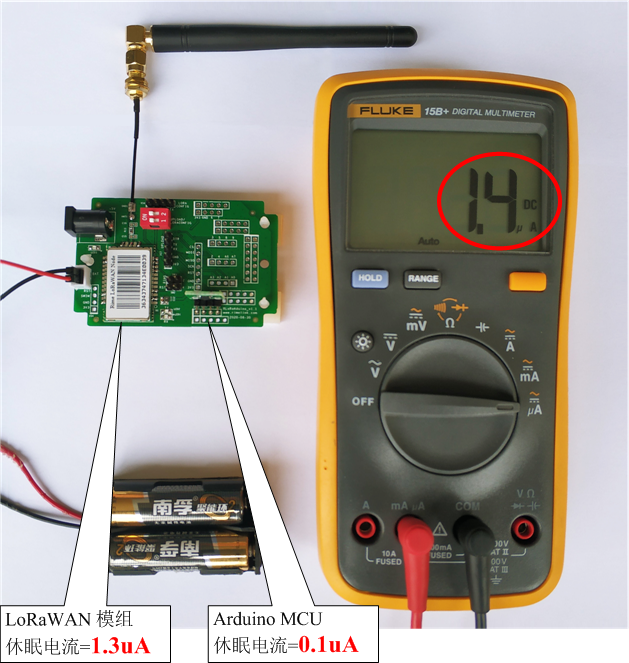

ArduinoLoRa 休眠极限 1.4uA

远程IO控制模块 RTU DTU

如这个公司

HaaS506物联网

DTU和RTU的基本概念

DTU(Data Transfer unit)，中文全称数据传输单元，是专门用于将串口数据转换为IP数据或将IP数据转换为串口数据通过无线通信网络进行传送的无线终端设备。DTU广泛应用于气象、水文水利、地质等行业。

RTU(RemoteTerminalUnit)，中文全称为远程终端控制系统，负责对现场信号、工业设备的监测和控制。RTU是构成企业综合自动化系统的核心装置，通常由信号输入/出模块、微处理器、有线/无线通讯设备、电源及外壳等组成，由微处理器控制，并支持网络系统。它通过自身的软件(或智能软件)系统，可理想地实现企业中央监控与调度系统对生产现场一次仪表的遥测、遥控、遥信和遥调等功能。

DTU和RTU在硬件上的区别

RTU的硬件主要包括CPU、存储器、以及各种输入输出接口等功能模块。这些模块被集成到电路板中，通过电路板布线完成RTU各功能模块连接。CPU是RTU控制器的中枢系统，负责处理各种输入信号，经运算处理后，完成输出。存储器是RTU记忆系统，用来存储各种临时或永久性数据。

DTU硬件组成部分主要包括CPU控制模块、无线通讯模块以及电源模块。DTU优点包括：组网迅速灵活，建设周期短、成本低;网络覆盖范围广;安全保密性能好;链路支持永远在线、按流量计费、用户使用成本低。

DTU和RTU在功能的区别

DTU和RTU都是通过无线网络进行数据采集的和上传。

DTU一般支持RS232和RS485接口，通过运营商网络进行透明传输，采用都是一些简单的协议。而RTU具备采集控制的功能，接口比较多而且协议相对来说更复杂点。

综上所述，RTU与DTU的主要区别为DTU只提供链路，可以设置串口参数以便连接采集设备，而RTU就相当于DTU+采集，有的可以直接采集开关模拟信号。简单的说，DTU就是数据传输设备，而RTU是数据采集设备，两者分工明确较容易区分，大家可以根据自己实际需求选择对应产品。

DTU和RTU应用区别

RTU最直接的是应用在水利行业上，RTU直接连接水位计;还可以应用在温湿度监控、热网监控、燃气监控、环保检测、气象检测、交通控制等行业上。

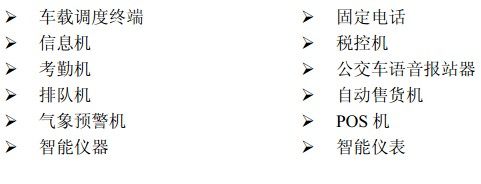

DTU已经广泛应用于电力、环保、LED信息发布、物流、水文、气象等行业领域。尽管应用的行业不同，但应用的原理是相同的。大都是DTU和行业设备相连，比如PLC、单片机等自动化产品的连接，然后和后台建立无线的通信连接。

工业网关控制器RTU PLC ESP32网口wifi4G Modbus Python可编程(HaaS506物联网)

远距离数据传输

WIFI

无线网桥

4G模块

NB-IOT

433  Lora  Zegbee

蓝牙

数传电台

DTU RTU模块

915M数传模块

无线网桥

点击查看无线网桥

水星无线网桥电梯监控1-5-15公里5.8g大功率室外远距离点对点桥接收发器

数传电台

点击查看无线数传

DTU RTU模块

点击查看

RTU和DTU的区别:

功能定位不同:

RTU(Remote Terminal Unit)是远程终端装置,主要用于采集现场数据,并将数据传输至上位机系统。

DTU(Data Transmission Unit)是数据传输装置,主要负责实现数据的远程传输,将采集到的数据通过通信网络发送到监控中心。

硬件结构不同:

RTU通常包括CPU、存储器、输入输出接口等,可以进行一定的数据处理和逻辑控制。

DTU主要是通信模块,如GSM/GPRS、以太网等,主要负责数据的远程传输,不具备复杂的数据处理能力。

应用场景不同:

RTU广泛应用于工业自动化、电力系统、石油化工等领域,负责现场设备的监测和控制。

DTU主要应用于远程监测和控制系统中,如智能电表、远程监控等,负责数据的采集和传输。

功能侧重不同:

RTU侧重于现场数据的采集和逻辑控制,具有一定的智能化和自主性。

DTU侧重于数据的远程传输,主要负责实现数据在通信网络中的传输。

总的来说,RTU和DTU在功能定位、硬件结构、应用场景和功能侧重等方面存在一定的差异,但两者都在工业自动化和远程监测控制系统中发挥着重要作用。

点击查该DTU产品

DATALOGIC 得力捷 M120 210-000 二维码扫描

Matrix 120?是市场上体积小的超紧凑型工业二维条码阅读器，适合于任何集成空间，同时是带有嵌入式以太网接口的小紧凑型二维条码阅读器。

Matrix 120?有多种型号可供应，包括标准应用WVGA传感器或高分辨率条形码1.2MP传感器。此外，广角版本Matrix 120?是近距离读取的完美解决方案。

Matrix 120?采用同级别（IP65和0-45 oC / 32 – 133 oF）中的顶级工业级部件，有适用于电子工业的ESD安全型号和适于食品和饮料环境的无玻璃防护窗。

作为Matrix系列的产品之一，Matrix 120?带有DL.CODE?配置软件、X-Press?按钮和直观的人机界面，操作极为简便，引领市场潮流。Matrix 120?是高性能工业2D条码阅读器Matrix系列的入门级型号。

Matrix 120?是小尺寸、集成简单和高性能诉求的完美解决方案，是化学和生物医学、打印和应用系统OEM客户的理想产品。此外，这款阅读器还是电子行业、包装业、食品与饮料行业工厂自动化领域的入门级应用。

特点/优势

u体积紧凑，便于集成

uWVGA – 1.2 MP及广角型号

u智能可选焦距，进一步提高应用灵活性

u嵌入式以太网接口

u同一型号串口与USB可选

uEDS防静电版本用于电子行业应用

u偏光滤镜版适合90度垂直安装和物体表面易反光的应用

u高工业防护等级：IP65；工作温度：0-45 oC / 32 – 133 oF

uDL. Code软件配置程序使安装更为简单

uXpress、Datalogic“绿点”技术和直观的人机界面使操作更加简单

应用

uPCB板制程追溯

u工厂自动化：打印和应用系统–标签验证

u工厂自动化：食品和饮料–可追溯性

uOEM：售货亭–自动售票机

u医疗卫生：临床实验室–药瓶识别

u化学与生物医学分析设备

技术参数

* 嵌入式以太网接口支持应用协议：TCP/IP、EtherNet/IP、PROFINET-IO、Modbus TCP.

单片机UI LVGL

单片机UI LVGL

点击查看开发版

USB2转ADC模拟量采集 数字GPIO工控机PC电脑扩展卡Win Linux Mac

USB2转ADC模拟量采集 数字GPIO工控机PC电脑扩展卡Win Linux Mac

Type-c采集卡PS4电脑棒单反监控主相机顶盒连OTG安卓手机变显示屏

Type-c采集卡PS4电脑棒单反监控主相机顶盒连OTG安卓手机变显示屏

Type-c高清视频采集卡/游戏机/监控硬盘录像机/机顶盒当手机显示器采集卡

适用于华为/荣耀/VIVO/OPPO/小米/红米/乐视/realme真我/平板等手机(注：联发科CPU是用不了的 注意看下自己手用的什么CPU芯片)

①新款自动识别hdmi信号

②高清晰度1920*1080P

③免驱动

④同步兼容XP/win10/8/7系统

⑤兼容Linux，安卓系统和Mac

⑥hdmi线（可用视频会议摄像机DV机顶盒等HDMI接口设备）

高清type-c视频采集卡，新款1920*1080P分辨率。

支持HDMI数字信号自动识别。

支持大部分Android安卓手机/平板（需要有Type-c接口）

支持win10/8/7/xp，linux，mac系统（需要有Type-c接口）

免费赠送 HDMI高清线

适用于HDMI接口输出的视频或高清数字信号，接上采集卡连接好HDMI线，就可音视频同步采集。广泛应用在高清机顶盒调试，高清1080P数字信号测试，视频直播，游戏机图像转录，会议摄像头采集，航拍传输图像，医疗影像录制，监控视频采集等等各方面。

工业级高速USB转SPI I2C PWM GPIO UART CAN接口电压可软件配置

地址

USB扩展坞

USB扩展坞多种接口转换

三合一串口模块USB转UART CH340 TTL 485,232自由转换

工控机

研华，研祥，研江，触控一体机，工业触控一体机,工控一体机

迷你电脑

迷你电脑

产品介绍：

• 小巧便携:迷你PC尺寸仅62×62×42毫米,重量仅127克,不会占用空间,可以放入任何包内,不会让您感到笨重。 预装 Windows 10 专业版正版系统,具有丰富的软件生态,办公室高效率的办公室;还支持主流 Ubuntu等Linux操作系统,用于服务器构建,软件编译等需求。
• 【超高效移动处理器】配备四核、4线程、4M缓存、10nm平版印刷技术的 Intel J4125 处理器。 爆发频率 2.7GHz,结合 700MHz Intel UHD Graphics 600,网页本身没有问题,一切都快速加载。 Youtube 和 Netflix 的4K视频播放始终保持流畅和工作。 它绝对非常适合办公室、家庭学习、娱乐和其他事务。
• 大而可扩展的存储:迷你电脑配备 LPDDR4 8GB(2400MHz)和128GB/256G/512G/1TB SSD 闪存,可顺畅装入软件。 Micro SD 读卡器支持额外的 512GB 存储扩展。 或者您可以通过 M.2 ssd 2242 接口DIY将存储升级到 1TB(不含)。 现在下单免费送一个 USB HUB以太网以提高网络速度。
• 双频无线，始终在线：这款移动工作站支持 2.4G/5G 双 WiFi 频带，根据需要连接到适当的网络，始终以高速和稳定在线，所以您可以无延迟上网。 您可以通过蓝牙 5.1 连接键盘、鼠标、蓝牙扬声器和其他外围设备
•  它配备了实用的扩展接口,配备 USB-A (3.0) x 2,USB-C(电源),HDMI 2.0,1x3.5 毫米音频插孔,MicroSD 扩展端口,文件和音频和视频传输,以及容量扩展支持。

水泵遥控开关220V家用智能无线遥控器380V三相电机远程电源控制器

水泵遥控开关220V家用智能无线遥控器380V三相电机远程电源控制器





供应无线收发模块 315/433无线模块 高灵敏度超外差无线接收模块

供应无线收发模块 315/433无线模块 高灵敏度超外差无线接收模块

本产品不提供技术支持，请广大顾客朋友了解后购买！

4G rtu cat1模块GPS北斗定位模块工业级

4g rtu cat1模块GPS北斗定位模块工业级cat1 4g dtu模块模拟量采集模块PLC远程控制模块ZHC492CG

点击搜索

正泰4G电动车快速充电站电瓶车智能小区家用扫码电车自行车充电桩

正泰4G电动车快速充电站电瓶车智能小区家用扫码电车自行车充电桩

蓄电池充放电模块 集成电压表欠压过压保护 定时充放电带通信功能

蓄电池充放电模块 集成电压表欠压过压保护 定时充放电带通信功能

rtmp推流摄像头

rtmp推流摄像头与普通监控摄像头的区别：

（1）支持嵌入式RTMP协议，可直接将摄像机采集到的视频流即时编码并推流到阿里云、腾讯云、百度云、七牛云、华为云、SRS、nginx-rtmp、FMS、WOWZA、RED5等流媒体服务器，无需依托PC转码推流，安装维护方便；

（2）高清低码流，基于H.264自主优化编码技术，1080P@30fps只占用200KB/S带宽，大大节约带宽成本；

（3）支持AAC音频，音频与视频同步推送至流媒体服务器；

（4）只要配置好流媒体服务器地址，只要不断电、不断网即可7*24小时不间断推流；

（5）播放无需安装插件，支持rtmp、flv、m3u8播放。

4G主板锁控板共享设备主板MQTT主板远程开锁板服务器开锁透传模块

4G主板锁控板共享设备主板MQTT主板远程开锁板服务器开锁透传模块

支持TCP协议

支持MQTT协议

支持http协议

配套的原件线材：

USB转485：

https://item.taobao.com/item.htm?spm=a2oq0.12575281.0.0.50111debRQmV5D&ft=t&id=551952860818

232转485：

https://item.taobao.com/item.htm?spm=a2oq0.12575281.0.0.50111debRQmV5D&ft=t&id=546860143931

电控锁：

https://item.taobao.com/item.htm?spm=a2oq0.12575281.0.0.50111debIccXVK&ft=t&id=538207287487

电源适配器：

https://item.taobao.com/item.htm?spm=a2oq0.12575281.0.0.50111debIccXVK&ft=t&id=545382023363

锁线：

https://item.taobao.com/item.htm?spm=a2oq0.12575281.0.0.50111debbugqgJ&ft=t&id=540348191709

级联线：

https://item.taobao.com/item.htm?spm=a2oq0.12575281.0.0.50111debIccXVK&ft=t&id=546061882894

连接485的线：

https://item.taobao.com/item.htm?spm=a2oq0.12575281.0.0.50111debIccXVK&ft=t&id=573712690986

36路售货机主板智能快递柜微信寄存柜主控板4G扫码锁控板控制主板

WT2003M02高品质mp3解码芯片模块

WT2003M02高品质mp3解码芯片模块,可能是由于内容开始是网络地址（http://...）完整的英文词截取后不能换行造成 为避免代码造成手机端排版的混乱，可适当增加文字描述,将代码往后推移

金属接近开关

金属接近开关

方形接近开关SN04-N三线NPN常开常闭PNP金属感应传感器PLTL5V-24V

2.1A 5V 锂电池充电放电一体模块3.7V 4.2V 18650充放电DD06CVSA

2.1A 5V 锂电池充电放电一体模块3.7V 4.2V 18650充放电DD06CVSA

发货清单： 1个5V/2.1A充电放电模块

包邮 新NODEMCU WIFI和ESP8266 NODEMCU0.96英寸的OLED

包邮 新NODEMCU WIFI和ESP8266 NODEMCU0.96英寸的OLED

ESP8266 ESP32 OLED开发板NODEMCU wifif通讯测试串口模块物联网

USART HMI智能串口液晶屏2.2/2.4/3.5/4.3/5/7/10.1寸显示模块

USART HMI智能串口液晶屏2.2/2.4/3.5/4.3/5/7/10.1寸显示模块

3.5寸淘晶驰T1系列无铁框串口屏TJC4832T135_011R_Z01

TJCT1 3.5寸串口屏 触摸屏 USART智能HMI TJC4832T135_011R带铁框

大容量3.7V锂电池,充放电一体模块，升压模块

锂电池输出电流2A，并联十个是不是最大输出电流20A

3.7V锂电池Q7 Q8 10000MA大容量可充电池

充放电一体模块

2A 5V充放电一体模块3.7V/4.2V电源板充放保护锂电池充电升压移动

【MK009194  MK004953】

迷你DC-DC升压模块 3.7V转12V支持5V/8V/9V/12V输出 锂电池升压

3.7V4.2V1A锂电池聚合物充放电模块 5V升压板diy手机移动电源电路

超小体积 超低价 带充电 升压 锂电保护 手机充电全识别 移动电源线路板 全功能移动电源模块

产品优势：

1、超小体积：2.2*1.8*1.0CM几乎所有移动电源外壳都能轻松装下.

2、功能齐全：市场上号称移动电源的模块大多是单一功能的，如单升压，单充电，单保护的；而本产品含升压、锂电池智能充电、锂电欠压保护、输出短路保护、安卓苹果手机充电识别电路等移动电源的全部功能。

3、超低静态电流，没接负载时整个电路耗电仅0.1mA;无需人工开机，没接负载时长期待机状态，且耗电仅0.1mA。

4、电路集成度高，外围电路简单，所以可靠性高。

技术数据：

充电电压电流：DC5V/1000mA(充电红灯亮，充饱绿灯亮）

USB输出电压电流：DC5V/1200mA（请不要长时间接超过1200mA电流的设备）

充电接口：Micro USB

外形尺寸：1.8*2.2*1.1CM(18650锂电池套筒里轻松装下）

需要配外壳的亲们可以直接点以下外壳图片连接（注：外壳不是专业配套，只是可以放下模块）：

注意事项：

1、模块是电子元器件的一种，要有电子基础的朋友才能使用，否则操作不当易损坏！

2、输出请不要接超过1200mA的设备使用，否则易损坏线路板。

3、电池请接B+，B-两端，极性要正确，接反会烧芯片。

温馨提示：

输入接多大容量的电池合适？答：对于放电来讲电池容量越大越好，对于充电来讲，容量越大对充电电路要求就高，充电时间就越长；从最佳使用体验来讲接2-3节2600mA的18650锂电池最好。

你们的arduino 都是怎么独立供电的

最简单的方法就是两块锂电池，淘宝上大约不到10元搞定，如果带有较大电机，则需要买动力锂电2节，大约需要30元左右，再加一块连接电池保护板，不超40元，直接供电和充电，非常好用。前网友说的1节电池+升压电路也是很好的设计。这样的电路对动力电机可能电流不够，普通应用还是很好的选择，因为输出和充电方便，充电只要普通的充电器就可以了

在 Arduino 板上有个 Vin，它就是外部电源输入端。输入电压在 7～12V最好，你想减小体积就用两片串联手机锂电池吧

我是用12v电源接降压模块（1元硬币大小），然后接arduino的5v引脚，12v的电源一般用来给电机供电

充电宝供电

DCDC降压模块12V转5V降压模块5V/3.3V/9V/12V/24V转12V/稳压模块

12V电池供电arduino pro mini行吗？

行，没有问题，从RAW针接入

VCC不行，这个位置只能接5V或3.3V，没经过降压处理的不能接~ RAW是外电源引脚，在GND的旁边，与VCC隔两个位置，是板载稳压器MIC5025的电源输入端.

12V直流不间断电源150W带蓄电池智能充放电功能停电自动切换

12V直流不间断电源150W带蓄电池智能充放电功能停电自动切换

交流电（100-240V宽电压）正常输入时，直流输出 12V 12A给用电设备供电，同时另一路输出13.8V 2A（铅酸电瓶）或12.6V(18650锂电池组）给电池充电,边供电边充电自动充电控制，电瓶饱满自动停止充电；浮充充电方式，适合电池长期连接在充电端。交流停电时，输出电压自动切换到电瓶电压输出，12V不间断供电。

20毫秒切换时间，设备不停顿，不重启，适合各种不同类型用电设备。市电优先模式 任何时候市电重新来电自动优先切换为市电工作。电瓶电压欠压保护 电池电压欠压（低于10.5V)时自动切断电瓶放电输出，欠压保护防止电瓶过放电！电瓶电压回差自动处理功能，有效保护电瓶!全自动控制全自动切换无需人工干预.

注意了！！！

此款宝贝所具备市电停电信号和电池低电量报警信号是通断开关信号!所有宝贝我们发货默认充铅酸电池（13.8V),如需充锂电池组（12.6V)需自行拔掉短路帽或提前告知客服！

扩展指示灯：绿灯亮-交流电工作指示

                  红灯亮-后备电池工作指示

                  黄灯亮-电池欠压保护指示

                  蓝灯亮-电池充电指示

有交流电停电信号输出和电池低电量报警信号输出，通断开关信号（继电器触点通断开关 无源)，方便用户发挥扩展更多用途功能，也可以用作MCU单片机IO口信号或者上位机上传通讯信号。

交流电停电信号AC Aall signal--这是一个通断开关信号（继电器触点通断开关),交流电正常时AF信号输出的两个端子AF1-AF2开关触点接通=ON,交流电输入异常或交流停电时AF信号输出的两个端子AF1-AF2开关触点断开=OFF （如果不需要使用这个信号就把这个端口当空脚不用接线,不影响其它功能。）

电池低电量报警信号Battery Low--这是一个通断开关信号（继电器触点通断开关),蓄电池电压正常时BL信号输出的两个端子BL1-BL2开关接通=ON，随着电池放电，电池电压越来越低，低到11.5V时启动电池低电量报警，这时BL信号输出的两个端子BL1-BL2.

开关断开=OFF，提醒用户如果有必要就得进行相关备份准备工作了，电源即将要进入欠压保护关停模式了，电池继续放电，电压再低到10.5V时电池欠压保护关停，这时电源没有供电电压输出，直到交流电再次来电。（如果不需要使用这个信号就把这个端口当空脚不用接线。不影响其它功能）.

一般产品少量都有现货库存，但是装电池的产品如：铁箱类，适配器类UPS，为了安全和不影响电池寿命，我们都是模块化管理。下单后现装现老化。量大时需要协商确认交期！联系电话18928448867张先生

默认运费我们发默认快递。如需发顺风等指定快递，请联系客服补运费差价。出货重100KG以上的，可以配合发物流。运费按实际物流费用支付！

如需开普票或专票请联系客服。

电源部分保修两年，电池保修一年！网上购买样品，我们支持七天无理由退货，但产品必须保证包装完整，外观无划伤，产品无损坏。并在物流途中保证做好防护，以免摔损坏。保修须先联系客服，电源一年内保修寄回由贵方支付运费（倒付拒收），产品修好了寄给您我们出运费。一年后我方出人工元件费用，来回运费需贵方自行承担。

睿斯蓄电池路由器UPS不间断电源继电器移动电源宿舍wifi断电监控备用家用应急充电宝光猫供电12V2a/5/9夜游宝

睿斯蓄电池路由器UPS不间断电源继电器移动电源宿舍wifi断电监控备用家用应急充电宝光猫供电12V2a/5/9夜游宝

3a大功率UPS18650锂电池升压充电5V12V边充边放UPS不间断电源模块

3a大功率UPS18650锂电池升压充电5V12V边充边放UPS不间断电源模块

注意：单独电池供电的话12w左右，要达到最大功率需要加上外部供电

          个人使用建议购买直插电池盒，便宜好焊接，贴片的耐高温适合大批量过炉

店铺5W款，有需要可以选购：https://item.taobao.com/item.htm?id=594368900462&spm=2014.21600712.0.0

3.7V锂电池 直流DC UPS不间断模块 充电放电升压 9V 12V停电升压

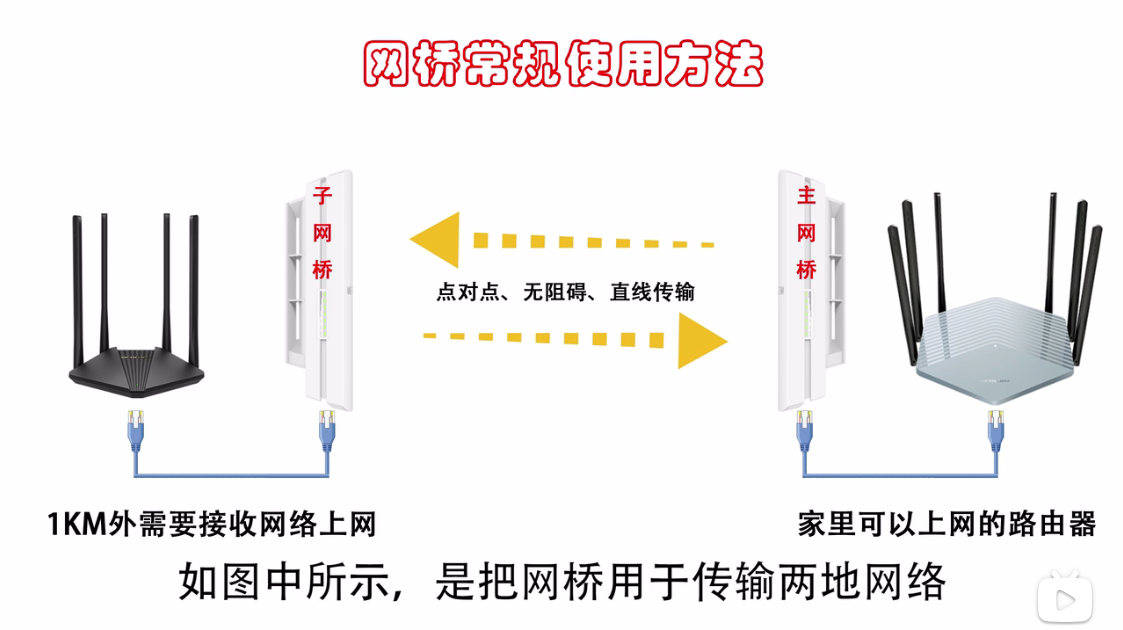

远距离网桥设置

配置

配置

POE供电模块

POE供电模块，也就是电源加网线输出POE

433天线IPEX-1  转SMA

433天线IPEX-1  转SMA SMA 有内针也有内孔

ipex1 ipex4网店卖的我只见过这两种 ipex1代是2mm的大圆形底座 ipex4是1.5mm小圆形底座 你那个测量数据买ipex4代

单片机TTL转RS485模块 485转串口UART电平互转 自动双向RS485T

单片机TTL转RS485模块 485转串口UART电平互转 自动双向RS485T

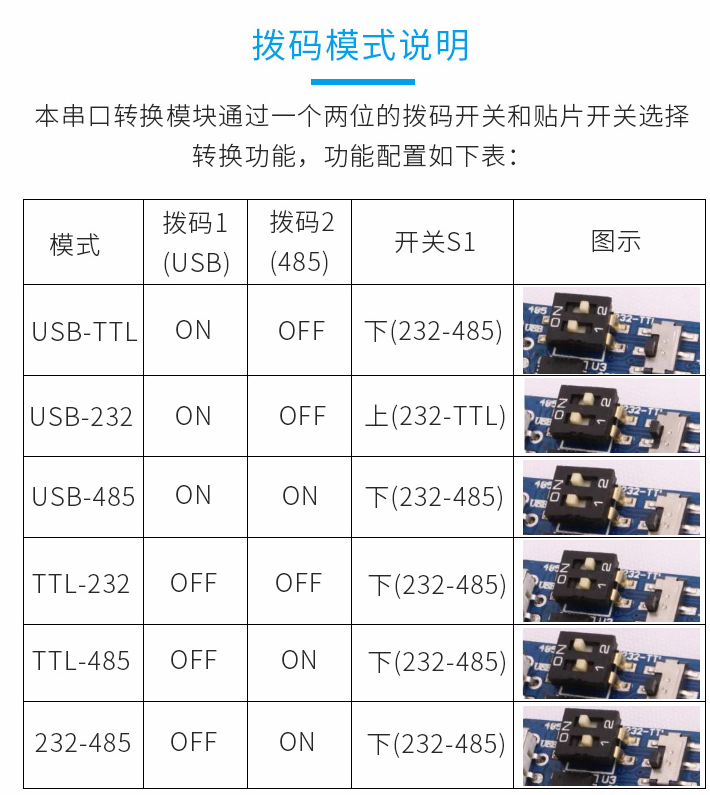

六合一多功能转串口模块USB转UART CP2102 CH340 TTL 485 232 CAN

六合一多功能转串口模块USB转UART CP2102 CH340 TTL 485 232 CAN

电压转换DC-DC芯片  AC-DC

电压转换DC-DC芯片 如:

MC34063

IO扩展模块

IO扩展模块

光耦电平转换模块，光隔离继电器,功率放大晶体管

模块厂家淘宝店

6N137光耦隔离板 PLC电平信号转换 高速光电隔离模块 差分转单端

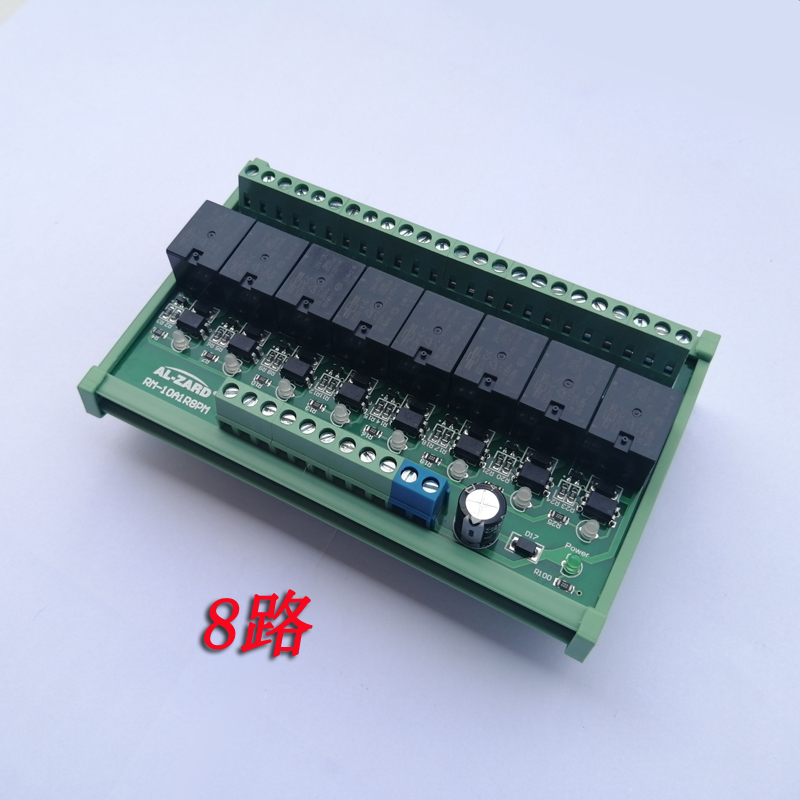

光电隔离TTL PLC信号8路工控驱动板控制板3.3V5V12V24V继电器模块

4路PLC放大板保护板电磁阀驱动晶体管固态继电器输出NPN/PNP5-24V

多路输出开关电源

多路输出组合正负15V开关电源双组两电压5伏+-12v24v1a2A三路四组

固态继电器直流控制交流

美格尔固态继电器220V小型单相直流控交流12V24V40A20AMGR-1D4825

交流接触器

线圈控制电源电压

三相线T-T

 信号NC-NC常闭

       NO-NO常开

单片机控制交流接触器

Type-C和USB区别

Type-C双面可插接口最大的特点是支持USB接口双面插入，正式解决了“USB永远插不准”的世界性难题，正反面随便插。同时与它配套使用的USB数据线也必须更细和更轻便。

type-c是什么接口

Type-C是USB接口的一种连接介面，不分正反两面均可插入，大小约为8.3mm×2.5mm，和其他介面一样支持USB标准的充电、数据传输、显示输出等功能。

Type-C接口属于比较新的类型的接口，估计很快将会流行起来，像新版的MacBook，乐视手机，都是这种接口的。

早在2013年12月，USB3.0推广团队已经公布了下一代USBType-C连接器的渲染图，随后在2014年8月开始已经准备好进行大规模量产。新版接口的亮点在于更加纤薄的设计、更快的传输速度（最高10Gbps）以及更强悍的电力传输（最高100W）。

Type-C双面可插接口最大的特点是支持USB接口双面插入，正式解决了“USB永远插不准”的世界性难题，正反面随便插。同时与它配套使用的USB数据线也必须更细和更轻便。

Type-C外观特点

1.无正反

像苹果的Lightning接口一样，USB-C端口正面和反面是相同的。也就是说无论你怎么插入这一端口都是正确的。用户不必担心传统USB端口所带来的正反问题。

Type-C主要功能

1.快速

理论上，USB-C端口的最高传输速率为每秒10Gb。但是苹果表示新款MacBook的USB-C端口最高传输速率为5Gbps。最大输出电压为20伏，可以加快充电时间。而USB-A型，到目前为止极限传输速率为5Gbps，输出电压为5伏。

2.多面手

新MacBook的USB-C型端口能够传输数据、进行充电也可以作为视频输出端口链接外部显示设备。唯一的疑问是苹果如何满足想要同时做这三件事的用户。

3.双向

不像老款USB端口，功率只能单向传输，USB-C型端口的功率传输是双向的，这意味着它可以拥有两种发送功率方式。所以，用户不仅可以用笔记本为移动设备充电，也可以利用其它设备或移动电源为笔记本充电。

4.后向兼容

USB-C可以与老的USB标准兼容，但用户需要额外购买适配器才能完成兼容。苹果公司表示不仅苹果官方会出售适配器，第三方公司也可以授权生产。

type-c和普通接口有什么区别

与传统的接口相比，type-c主要有一下几个亮点

1、在于更加纤薄的设计、更快的传输速度（最高10Gbps）以及更强悍的电力传输（最高100W）。

2、Type-C双面可插接口最大的特点是支持USB接口双面插入，正式解决了“USB永远插不准”的世界性难题，正反面随便插。

3、同时与它配套使用的USB数据线也必须更细和更轻便。

大功率MOS管 触发开关驱动模块

大功率MOS管 场效应管 触发开关驱动模块 PWM调节电子开关控制板

模块亮点：

1.本模块支持高电平触发，低电平触发，开关量控制，PWM控制；

2.采用原装进口双MOS并联有源输出，内阻更低，电流更大，功率强劲，常温下10A，600W，满足了大多数设备的使用；

3.支持超宽电压：DC 4V~60V；

4.轻松实现大功率设备的控制。

注意：

1. 在同一时刻，只能有一种信号来控制本模块，不能同时使用2种及2种以上的信号来控制本模块；

2. 高电平触发电压范围：DC3.0V~24V，即信号在3.0V~24V时MOS管导通，低于0.6V，即0V~0.6V，MOS管关闭，信号电压切不可在0.6V~3.0V之间，那样MOS处于不完全打开状态，大功率使用烧毁MOS；

3. 低电平触发电压范围：DC 0V~0.6V，即信号电压在0V~0.6V时MOS管导通，高于3.0V，MOS管关闭，信号电压切不可在0.6V~3.0V之间，那样MOS处于不完全打开状态，大功率使用烧毁MOS。

产品参数及应用：

1：工作电压：DC 4V--60V；

2：触发信号源：高电平触发（DC3.0V--24V），低电平触发（DC 0.0V~0.6V），开关量控制，可以接单片机IO口，PLC接口，直流电源等，可以接PWM信号，信号频率0--2.5KHZ完美支持。

3：输出能力：直流DC 4V--60V，常温下持续电流10A，功率600W！辅助散热条件下，电流可达15A。

4：应用：输出端可以控制大功率的设备，电机，灯泡， LED灯带、直流马达、微型水泵、电磁阀 等，可以输入PWM，控制电机转速，灯的亮度等。

5：使用寿命：无限次开关；工作温度：-40—85℃ ；尺寸：4.6*2.9*1.5cm

5 12V继电器模块  开发板 低电平触发

购买地址

福德工业显示器嵌入式8/10/12/15/17/19/21寸触摸屏工控电阻容

带GPS 北斗的RTU

【纵横智控】4g rtu cat1模块GPS北斗定位模块工业级cat1 4g dtu模块模拟量采集模块PLC远程控制模块ZHC492CG

点击搜索

卫星通讯资料

北斗卫星RDSS+物联网应用于水文水利自动水资源监测系统

北斗RDSS短报文实现全国范围内，无信号，弱信号地区的数据回传。

??可靠运行于各种恶劣的野外环境，低功耗、高稳定性、高精度、自动化无人值守，远程实时控制和管理

北斗数传终端PD06  北斗卡  60-300秒/条  78字节/条

系统构成图

??数据感知：水位计、雨量筒实时测量现场水位、降雨量数据。

??数据上报：“前端RTU”实时采集水位计、雨量筒输出信号，将监测数据上报。

??数据传输：监测数据通过北斗数传终端PD06或GPRS、CDMA、4G、NB-IoT传输方式。

??数据应用：监测预警平台实时显示、存储各监测点数据，并及时分析、发布预警信息。

利用北斗RDSS短报文通信技术实现在内蒙古无人区，无信号地区远程控制放牧水井开关

本项目在牧区有风能和太阳能发电装置的前提下，利用北斗短报文RSSS短报文通信技术，拟开发出一套性能可靠的远程智能牧井系统

北斗定位短报文板卡40x46mm北斗数传串口通信带卡座直插无源天线

配置天线类型请与客服确认。

M100北斗短报文模块 低功耗RDSS卫星通信 数据透传 数传终端

卫星电话 铱星船用通讯终端 Iridium OpenPort

卫星电话 铱星船用通讯终端 Iridium OpenPort

   铱星通讯终端 Iridium OpenPort

     铱星系统是全球覆盖（包括南北两极）的卫星通信系统，有66颗低轨卫星分布在6个极平面上，以提供话音、数据为主。Iridium OpenPort是针对海事市场研发的，可同时提供3路电话和1路IP数据（最高128kbps）给船长和船员使用，性能稳定，容易安装和使用。船员通话可与船舶商业通话分开，简化计费。
       Iridium OpenPort的功能包括语音、电子邮件、网页浏览、FTP、VPN、气象报告、远程船舶维修等，适合于商船、渔船、游艇等。

    Iridium OpenPort的基本特点：
       3路独立电话和1路高速数据（可“长久在线”）；
       有吸引力的、灵活的资费套餐；
       轻巧的、维护成本低的卫星天线；
       卫星信号全球覆盖（包括所有洋区和南北极）。

    技术规格：
       全向天线：高稳定性，直径57cm ，高23cm，重量11kg ；
       话音业务：3个独立的RJ11接口，可同时使用；
       数据业务：1个以太网接口RJ45，可连接PC或路由器，或通过集线器连接多台PC。
                  基于共享信道的标准IP，速率9.6kbps，32kbps，64kbps，128kbps可选。
                  按每MB计算通讯资费；
       甲板下单元：直观的LED状态显示，尺寸25×20×55cm ，重量1.35kg，壁挂式，基于SIM卡使用。LED显示，可通过Web浏
                    览器接口进行设置；
       电源：AC/DC供电，120/220V（50-60Hz）。

    配置包括：主机、全向天线、基座及安装支架、电源、手柄、用户手册。

铱星9603N/Iridium9603/铱星SBD/卫星收发模块9603N 小体积通讯

Iridium 9603N是小巧紧凑的双向卫星数据收发器, 可提供覆盖全球的高稳定性的铱星通讯。适用于空间小，需要卫星连接的应用，包括监控、跟踪和报警系统。设备接口包括一个串口、电源输入、网络输出和电源开关控制线。

     Iridium 9603N是单板的内置核心收发器,是铱星收发器的“黑盒子”设计。所有设备接口都是通过一个多针接头和天线接头,具有附加的终端用户野外应用功能，如GPS、基于微处理器的逻辑控制、数字和模拟输入/输出、电源和天线，由解决方案开发商提供。

    Iridium 9603N支持铱星SBD业务，不支持语音、电路交换数据或短信业务。

主要特点：

?单个接头用于：电源、开关控制、逻辑层次异步UART控制、网络；

?单个AT命令接口；

?无需SIM卡；

?集成到OEM解决方案里；

?移动接收的信息在网关排队，自动通知到收发器。

技术参数：

?尺寸/重量：31.5×29.6×8.1 mm ，11.4 g ；

?环境： 操作温度：-30℃～70℃； 操作相对湿度：＜75%RH； 存储温度：-40℃～+85℃； 存储湿度：93%RH；

?RF参数： 频率：1616～1626.5MHz； 双工方式：TDD（时域双工）； 输入输出阻抗：50Ω； 复用方式：TDMA/FDMA；

?直流电源输入：

?空闲状态平均电流：34 mA；

?空闲状态峰值电流：156 mA；

?发射平均电流：145 mA；

?发射峰值电流：1.3 A；

?接收平均电流：39 mA；

?接收峰值电流：156 mA；

?SBD信息发送平均电流：158mA ；

?SBD信息发送平均功率：0.8W。

4521 RockBLOCK 9603 with USB Cable - Iridium Satellite Modem

IRIDIUM SBD 9602 9603 铱星通信模块，铱星模块开发

NB-IOT模块 合宙air302

NB-IOT模块 合宙air302

中文语音合成模块

语音合成模块 文字转语音 中文播放 SYN6658 真人TTS发音 V6

2021年3月3日最新上架！---原厂设计、支持定做

本店8年专业生产语音识别、语音播放多款原创产品可选购。

-------------------------------------------------------------------

注意：为了响应客户的要求，购买此宝贝的客户赠送价值10元的USB转TTL下载器 1块（专配3.3V电平），不管数量多少每个ID只送1个。名称：V6语音合成模块

型号：YS-V6

规格：43.5*39*10MM

工作电压：3.3V

待机电流：16MA （工作电流与外接喇叭有关以实测为准）

通信端口：USART , SPI （3.3V电平）

支持语音类型：中文（可播放数字、时间、数值、词语等）

音频输出口：2针3W功放输出（接喇叭），原声3.5mm双声道耳机插座（接耳机或音响）

自带功放功率：3W 4-8R（建议在2w内使用，注意功放芯片散热）

应用场景：排队叫号、汽车报站、气象、温湿度、时间播报等动态语音提示

特别说明：

       因XFS5152芯片厂家停产，如您是V2(XFS5152)模块的老用户，请注意此模块与V2模块尺寸接口外观基本一致，其他功能和数据通信协议相似率90%以上。主要区别此模块无英文合成功能、无I2C接口、部分标示符不同，原开发的主要程序部分基本可不做改动。（新客户可忽略以上说明）

优酷视频里搜索： V6飞音雲电子 。    即可查看相关视频教程

视频教程连接：

https://v.youku.com/v_show/id_XNTEzOTUwMTIxMg==.html

合成效果试听文件

链接：https://pan.baidu.com/s/1h2aA2GgP_aP4Xoj9C0UsKA
提取码：1234

V6模块配套资料

链接：https://pan.baidu.com/s/1daLDQqOyd6UuIHlMh2k4_A
提取码：1234 主要应用领域：

使用说明：

      本模块的使用只需要通过单片机的串口或者IO口修改下程序就可以完成发音操作，发送的指令格式为“5位帧头+文本”的方式，文本即为我们需要播放的内容。

例如我们要播放“语音合成测试” 我们就将该文本通过单片机以指定的方式发送到模块中，模块就马上播放出来了。

模块测试流程：

1. 安装USB转TTL （CH340T芯片）驱动。
2. 根据接线图将USB转TTL与V6模块采用杜邦线连接好，接上喇叭或耳机。
3. 将接好线路的模块插入电脑USB口，模块指示灯会亮起，如不会亮可以按一下复位按键。
4. 打开“V6模块 电脑端测试软件”--SYN6658_PC端演示程序.exe软件
5. 选择右上角端口号（可查看我的电脑-设备管理器-端口并改为COM2），波特率选择9600。
6. 在“发送文本”框里输入文本。点击“开始合成”即可听到播放。

1、YS-V6 高端语音合成模块 1块

在工控机上GPIO模块有哪些应用

GPIO，是工控机中比较不太常见的一个名词，最近呢，也是好多客户在咨询这方面的知识，所以今天就来给大家分享一下工控机中的GPIO。

首先，什么是GPIO?

定义：通用输入、输出模块。多数用于嵌入式工控机中，是一种总线扩展器，能够提供额外的控制和监视功能，用于数据采集和驱动控制使用，所以又分为DI(数字输入)、DO(数字输出)。

那GPIO模块在工控行业上的应用是怎样的呢？我们下面接合工控机来讲解一下。

该工控机有个8路GPIO端口，接口类型和我们的九针串口很像。那在实际应用中，这个主要用来做为开关控制使用。除了有8路GPIO，还有16GPIO、32路、64路等，工作模式相同即：一半是输出、一半是输入。

重点分析GPIO在按键检测上的应用。键检测，其实也是我们经经常说到的中断。在高电平和低电平之间进行切换和中断。一般GPIO端口默认状态是低电平，当按键按下之后，被拉到高电平，而关于这个或高或低的电平，系统是能够自动检测到，并对此做出相应的判断。比如：当按下按键时，系统检测到为高电平，GPIO就会自动中断。等到按键释放了，GPIO口检测到电压回归低电平，就判定为按键松开。

当然，工控机GPIO接口除了简单的输入输出之外，还可以做一些相对复杂的操作，例如模拟I2C总线或SPI数据线、输出PWM波形、ADC电压检测等

嵌入式工控机GPIO

嵌入式工控机GPIO

工控组态触摸屏HMI

工控组态触摸屏HMI

淘晶驰 USART HMI 智能串口屏 T1系列 2.4寸液晶显示屏 2.4触摸屏

2.4寸人机交互界面/2.4寸T1智能串口屏

USART HMI 资料中心

地址:   http://wiki.tjc1688.com

mindeo民德ES4200 4650 嵌入式二维码扫描器工业流水线固定式扫码模块

地址

工业常用传感器

1、压力传感器

2、温度传感器

3、MEMS传感器(微机电系统)

4、扭矩传感器

5、磁性开关

6、接近开关

7、光电传感器

8、光纤传感器

9、位移传感器

10、光栅

11、激光检测仪

12、工业照相机

13、编码器

14、微动开关

15、智能传感器

LV-NH32 全新原装正品基恩士色标传感器

LV-NH32 全新原装正品基恩士色标传感器

口罩机专用FS-V1光纤放大器 BV-11配BRS610光纤感应器 反射红外光

BV-501-RGB色标电眼颜色光纤感应器 色标传感器放大器 光电开关

BV-81高速型光纤放大器 数显红外光纤控制器FS-N18N通用FX-501551

数显光纤放大器ES-DN18 EX-DN10 传感器对射反射感应光电开关探头

5.8G图传一体机

Crazepony 5.8G超轻FPV一体图传OSD 摄像头室内穿越机 图传一体机

出货时，默认功率20mW    F-4频点（5800频点）建议收到宝贝后请把您的接收设备调为5800频点确认图像传输正常，再检查频道切换功能是否正常，避免不必要的麻烦，谢谢！

5.8G图传摄像头

带音频采集功能的摄像头

无人机5.8G图传摄像头

刚淘到的货，测试了下发现和我之前卖的5.8G图传接收显示屏能配套使用，之前买了显示屏找不到图传摄像头的淘友现在有救了。接上5V电源就可以使用了。

注意：这个板好像只能和不带外壳的那种直接匹配

注意：摄像头库存时间较长了，表面的橡胶有点带粘性。

本店每天都有新上架宝贝，喜欢DIY的淘友请及时关注。

店里的东东都有货的，需要什么把它们放到购物车里一次拍下没特殊情况直接付款就OK了

批量购买请联系客服改价。

需要图传接收显示屏请点下面链接

5.8G图传接收屏

5.8G图传FPV航拍7寸双接收雪花显示屏发射接收机航模飞机机植保机

5.8G图传模块

幻蜂TANSO V2图传
前言：这款图传是由TANSO一代改良而来，保留一代一瓦的发射功率。增加了多级滤波让图传可以做到高压运行而不受干扰，保证画面干净无横纹。更换更耐高温的晶振和控制系统，增加温控模组（被动散热），纯铝散热片（主动散热），让图传高温下锁频准确，功率输出准确。进而缩小体积，减轻重量。

支持电压2-6s（6-25.2V）
BEC可输出 5V 1A

图传功耗：（均在10V 测得）

PIT   180mA
25mW  260mA @14dBm
200mW 450mA @23dBm
400mA 510mA @26dBm
800mA 550mA @29dBm
1000W 590mA @30dBm

图传天线：IPEX（UFL）带锁止机构
输出功率：0/25/200/400/800/1000mW可调整
输出频率：5800MHZ  40CH
安装位：30.5mm*30.5mm可折角兼容20mm*20mm
重量：5.6克

产品包含
TANSO V2图传*1，低损转接线*1，IPEX转SMA(内针)，天线固定压片*1,天线固定螺丝2颗。

可直接用ipex/ufl接口的蘑菇天线，也可用转接线用内针的蘑菇天线

电源说明

一般的电源适配器就是个DCDC变换器，可能前级还带有PFC变换器。DCDC变换器的输出电压恒定5V，1.5A是它的最大电流

简单来说电源适配器的理论输出电流（就是铭牌上的电流）就是适配器所能输出的最大安全电流，而适配器的实际输出电流则是由用电设备所决定的，取决于适配器的阻抗（内阻）与用电设备的阻抗（外阻）

 额定电压和额定电流能 计算出额定功率 所以决定了 最大额定负载 。负载超过额定负载后，有电压压降的问题

I2C接口16路IO扩展模块 Arduino IIC扩展板 MCP23017-E/SS

I2C接口16路IO扩展模块 Arduino IIC扩展板 MCP23017-E/SS

2.4吋触摸屏

资料地址

购买地址

智能串口HMI

ADXL345传感器介绍

1 ADXL345传感器简介

该款传感器如下图：

ADXL345 是 ADI 公司推出的基于 iMEMS 技术的 3 轴、数字输出加速度传感器。该加速度传感器的特点有：

a. 分辨率高。最高 13 位分辨率。

b. 量程可变。具有+/-2g， +/-4g， +/-8g， +/-16g 可变的测量范围。

c. 灵敏度高。最高达 3.9mg/LSB，能测量不到 1.0°的倾斜角度变化。

d. 功耗低。 40~145uA 的超低功耗，待机模式只有 0.1uA。

e. 尺寸小。整个 IC 尺寸只有 3mm*5mm*1mm， LGA 封装。

ADXL 支持标准的 I2C 或 SPI 数字接口，自带 32 级 FIFO 存储，并且内部有多种运动状态检测和灵活的中断方式等特性。ADXL345 传感器的检测轴如下图：

当 ADXL345 沿检测轴正向加速时，它对正加速度进行检测。在检测重力时用户需要注意，当检测轴的方向与重力的方向相反时检测到的是正加速度。

2 ADXL345引脚介绍

ADXL345 的引脚图：

引脚功能简介：

接下来，介绍一下IIC通讯方式的连接电路：

CS引脚拉高至V DD I/O,ADXL345处于I 2 C模式,需要简单2线式连接，ALT ADDRESS引脚处于高电平,器件的7位I2C地址是0x1D,随后为R/W位。这转化为0x3A写入,0x3B读取。通过ALT ADDRESS引脚(引脚12)接地,可以选择备用I2C地址0x53(随后为R/W位)。这转化为0xA6写入,0xA7读取。注意：使用I 2 C时, CS引脚必须连接至V DD I/O,ALT ADDRESS引脚必须连接至任一V DD I/O或接地。

3 ADXL345传感器使用步骤

下面介绍一些该款传感器的初始化步骤：

a. 上电；

b.  等待1~2ms；

c. 初始化命令序列；

d. 主从设备进行通信；（即：设备读写）

e 结束。

根据不同的功能需求，可以有多种配置方法，官方推荐的最小最小初始化序列有如下：

4 小结

本篇主要介绍了ADXL345传感器的一些基本特点，引脚功能以及简单的使用步骤等。

ZigBee VS Lora

作为一种无线通信技术，ZigBee具有如下特点：

(1) 低功耗: 由于ZigBee的传输速率低,发射功率仅为1mW,而且采用了休眠模式，功耗低,因此ZigBee设备非常省电。据估算，ZigBee设备仅靠两节5号电池就可以维持长达6个月到2年左右的使用时间,这是其它无线设备望尘莫及的。

(2) 成本低： ZigBee模块的初始成本在6美元左右，估计很快就能降到1.5—2.5美元, 并且ZigBee协议是免专利费的。低成本对于ZigBee也是一个关键的因素。

(3) 时延短: 通信时延和从休眠状态激活的时延都非常短，典型的搜索设备时延30ms,休眠激活的时延是15ms, 活动设备信道接入的时延为15ms。因此ZigBee技术适用于对时延要求苛刻的无线控制(如工业控制场合等)应用。

(4) 网络容量大： 一个星型结构的Zigbee网络最多可以容纳254

个从设备和一个主设备， 一个区域内可以同时存在最多100个ZigBee网络, 而且网络组成灵活。

(5) 可靠: 采取了碰撞避免策略，同时为需要固定带宽的通信业务预留了专用时隙,避开了发送数据的竞争和冲突。MAC层采用了完全确认的数据传输模式， 每个发送的数据包都必须等待接收方的确认信息。如果传输过程中出现问题可以进行重发。

(6) 安全： ZigBee提供了基于循环冗余校验(CRC)的数据包完整性检查功能,支持鉴权和认证， 采用了AES-128的加密算法,各个应用可以灵活确定其安全属性。

经验分享，亲手把Micro USB数据线改成OTG数据线，几点注意事项

增强版高速USB转SPI PWM ADC GPIO UART CAN I2C IIC监控分析仪

购买地址

UTA0101购买链接：点击购买

UTA0201购买链接：点击购买

UTA0301购买链接：点击购买

UTA0302购买链接：点击购买

断路器 交流接触器，热继电器,空气开关特殊的短路器，电流达到一个值自动断电

交流接触器，热继电器

红色箭头给线圈供电

NO是断开，NC是闭合

时间继电器 热敏电阻 温度开关

时间继电器 热敏电阻 温度开关

KSD-01F 温度开关 0度~150度 常开常闭 温度元件 45度(5个） 常闭D（超温度断开）

云野 温控开关KSD9700 250V 5A 40°常闭 温控器 温度开关 全新原装

合宙Mini_Air302开发板NB-IOT物联网模块支持LuatOS骑士智能科技

合宙Mini_Air302开发板NB-IOT物联网模块支持LuatOS骑士智能科技

合宙Air724UG Cat1 4G模块DTU无线通信通讯透传扫码支付控制模组

有方科技4G CAT1模块加GPS定位模组N58无线通信通讯物联网核心板

固态继电器 1路5V高电平 固态继电器模块 带保险丝 固态继电器 250V 2A

NavSpark-BD 全球首款32位Arduino开发版, 内建北斗定位功能

NavSpark-BD 全球首款32位Arduino开发版, 内建北斗定位功能

2A 5V充放电一体模块3.7V/4.2V电源板充放保护锂电池充电升压移动

锂电池 3.7升5V 1A 升压电源模块支持手机充电放电带保护一体板

升压模块3.7V升9V 5V改18650锂电池充电升压放电一体可调模块2

充电模块

DC-DC降压电源显示模块 大电流5A恒流恒压 锂离子电池充电LED驱动

DC-DC降压电源显示模块 大电流5A恒流恒压 锂离子电池充电LED驱动

5A恒压恒流模块

请您在使用本产品时，模块的输入地和和输出地不要共在一起，这样会造成板子大功率电流采样电阻被旁路，从而使模块无法调节输出电流大小，接负载的情况下容易烧毁模块上的电源芯片。

本模块简单易用，功能强大！！！ 一个模块具有3大功能，满足您绝大多数的场合使用！！！

模块亮点：

1.大功率，高效率，5A，低纹波；

2.三合一：

（1）作为具有过流保护能力的普通降压模块使用；

（2）作为各种电压值锂电池、电瓶、镍镉镍氢电池（电池组）充电器使用，用于太阳能电池板、风力发电机等场合；

（3）作为大功率LED恒流驱动模块使用；

3.具有恒压和恒流两种模式，有指示灯指示模块当前处于哪种模式；

4.作为锂电池充电器使用时，可以设置浮充电压和充电电流大小，有指示灯指

示是正在充电还是已经充满；

5.具有限流保护功能，即使输出短路也不会烧坏模块。

一、模块参数

输入电压:4-38V

输出电压：1.25-36V连续可调

输出电流：可调，最大5A

输出功率：最大75W

工作温度：-40~+85度

工作频率：180KHz

转换效率：最高96%

短路保护：有（限制电流8A)

超温保护：有（超温后自动关断输出）

输入反接保护：无，（如需要请在输入串入大电流二极管）

安装方式：4颗3mm镙丝

接线方式：接线端子或焊接端子，V-IN为输入，V-OUT为输出

模块尺寸：长51.2mm宽26.2mm高15mm

重量：23g

 二、应用范围

1.作为具有过流保护能力的普通降压模块使用

使用方法：

（1）调节恒压电位器，使输出电压达到您想要的电压值

（2）用万用表10A电流档测量输出短路电流（直接把两只表笔接到输出端即可）,同时调节恒流电位器使输出电流达到预定的过流保护值。（比如万用表显示的电流值是4A，那么您使用模块时最大电流只能到4A，电流到4A时红色恒压恒流指示灯亮，否则该指示灯灭）

注意：在此状态下使用时，由于输出端有0.05欧的电流采样电阻，接上负载后会有0~0.3V的压降，此为正常现象！此压降并不是被您的负载所拉低的，而是降到了采样电阻上。

2.作为电池充电器使用

不带恒流功能的模块是不能用来给电池充电的，由于耗完电的电池与充电器的压差很大，导致充电电流过大，造成电池损坏，所以开始的时候要对电池使用恒流充电，当充电到一定程度的时候自动切换回恒压充电。

使用方法：

（1）确定您需要充电电池的浮充电压和充电电流；（假如锂电池参数为3.7V/2200mAh,那么浮充电压为4.2V，最大充电电流1C，即2200mA）
（2）空载条件下，万用表测量输出电压，调节恒压电位器使输出电压达到浮充电压；（假如给3.7V锂电池充电，把输出电压调为4.2V即可）
（3）用万用表10A电流档测量输出短路电流（直接把两只表笔接到输出端即可）,同时调节恒流电位器使输出电流达到预定的充电电流值；
（4）充电转灯电流默认出厂为0.1倍充电电流；(电池在充电过程中电流是逐渐减小的，逐步地由恒流充电转为恒压充电，假如充电电流设置的是1A，那么当充电电流小于0.1A的时候，蓝色灯灭，绿色灯亮起，此时电池充电完毕)
（5）接上电池，充电。

（步骤1、2、3、4为：输入端接电源，输出端空载不接电池）

3.作为大功率LED恒流驱动模块使用

（1）确定您需要驱动LED的工作电流和最高工作电压；

（2）空载条件下，万用表测量输出电压，调节恒压电位器使输出电压达到LED最高工作电压；

（3）用万用表10A电流档测量输出短路电流，同时调节恒流电位器使输出电流达到预定的LED工作电流；

（4）接上LED，试机。

（步骤1、2、3为：输入接电源，输出空载不接LED灯。）

注意：本模块在超过3A、35W使用时，请加强散热！！！

电平转换模块

单向电平转换模块 5V与3.3V 单片机IO信号互转 TTL 兼容 I2C SPI

6N137光耦隔离板 PLC电平信号转换 高速光电隔离模块 差分转单端

4路光耦隔离板npn pnp电平电压转换模组3.3V5V12V24V号转换模块

电子积木 MOS管场效应管驱动模块 IRF520驱动模块

当IO口驱动能力不够时候，驱动外设电源不要接到Ardunio上以免损坏板子

一、产品参数

尺寸：33*24mm

重量：10g

电压：3.3V、5V

端口：数字量电平

输出负载电压：0-24V

输出负载电流：<5A (1A以上需加散热片)

平台：Arduino、单片机、ARM、树莓派

二、产品特性

采用原装IRF520功率MOS管，可以进行PWM调节输出

可以让Arduino驱动高达24V的负载，如LED灯带、直流马达、微型水泵、电磁阀

用过PWM调可以实现LED无级调光、马达无级调速

注意：驱动1A以上的负载需安装散热片

外置采集温度_让arduino用2颗5号电池运行1年以上

 这次讲功耗.

      如果你想把arduino avr类的开发项目用来便携式设置上,不管商业还是个人DIY,那么你头一个要对付的问题就是设备功耗!
我测试atmega328p(大部分arduino 都是基于这个处理器) 最小系统下(16Mhz)运行功耗是10ma,那么如果不对处理器进行任何节电处理的话一块手机1500mah的电池只能不间断运行  1500/10/24=6.5天 ,这个还是在没有任何外围元器件的情况下的运行时间!
    现在物联网非常火,那么物联网正常情况是需要多个节点进行数据采集,然后上报给主机进行联网操作,或者接收主机命令进行对其他电器的操作. 那个问题就出现了,很多时候数据采集的地方是没有电源的,比如外置气象数据采集,这个时候就需要采集设备可以使用电池来驱动,而且不能频繁的更换电池!这就需要用到处理器的节电方案!

    下面我将介绍ATMEGA328P的节电解决方案.


     328P有8种节电设置,分别是:



空闲模式
当SM2..0 为000 时， SLEEP 指令将使MCU 进入空闲模式。在此模式下，CPU 停止运
行，而SPI、USART、模拟比较器、ADC、两线串行接口、定时器/ 计数器、看门狗和
中断系统继续工作。这个睡眠模式只停止了clkCPU 和clkFLASH，其他时钟则继续工作。
象定时器溢出与USART 传输完成等内外部中断都可以唤醒MCU。如果不需要从模拟比
较器中断唤醒MCU，为了减少功耗，可以切断比较器的电源。方法是置位模拟比较器控
制和状态寄存器ACSR 的ACD。如果ADC 使能，进入此模式后将自动启动一次转换。



ADC 噪声抑制模式
当SM2..0 为001 时， SLEEP 指令将使MCU 进入噪声抑制模式。在此模式下，CPU 停
止运行，而ADC、外部中断、两线接口地址配置、定时器/ 计数器2 和看门狗继续工作。
这个睡眠模式只停止了clkI/O、clkCPU 和clkFLASH，其他时钟则继续工作。
此模式提高了ADC 的噪声环境，使得转换精度更高。ADC 使能的时候，进入此模式将
自动启动一次AD 转换。ADC 转换结束中断、外部复位、看门狗复位、BOD 复位、两线
接口地址匹配中断、定时器/ 计数器2 中断、SPM/EEPROM 准备好中断、外部电平中断
INT0 或INT1，或外部中断INT2 可以将MCU 从ADC 噪声抑制模式唤醒。


掉电模式
当SM2..0 为010 时， SLEEP 指令将使MCU 进入掉电模式。在此模式下，外部晶体停
振，而外部中断、两线接口地址匹配及看门狗（如果使能的话）继续工作。只有外部复
位、看门狗复位、BOD 复位、两线接口地址匹配中断、外部电平中断INT0 或INT1，或
外部中断INT2 可以使MCU 脱离掉电模式。这个睡眠模式停止了所有的时钟，只有异步
模块可以继续工作。


省电模式
当SM2..0 为011 时， SLEEP 指令将使MCU 进入省电模式。这一模式与掉电模式只有
一点不同：
如果定时器/ 计数器2 为异步驱动，即寄存器ASSR 的AS2 置位，则定时器/ 计数器2 在
睡眠时继续运行。除了掉电模式的唤醒方式，定时器/ 计数器2 的溢出中断和比较匹配中
断也可以将MCU 从休眠方式唤醒，只要TIMSK 使能了这些中断，而且SREG 的全局中
断使能位I 置位。
如果异步定时器不是异步驱动的，建议使用掉电模式，而不是省电模式。因为在省电模式
下，若AS2 为0，则MCU 唤醒后异步定时器的寄存器数值是没有定义的。
这个睡眠模式停止了除clkASY 以外所有的时钟，只有异步模块可以继续工作。



Standby 模式
当SM2..0 为110 时， SLEEP 指令将使MCU 进入Standby 模式。这一模式与掉电模式
唯一的不同之处在于振荡器继续工作。其唤醒时间只需要6 个时钟周期。

扩展Standby 模式
当SM2..0 为111 时， SLEEP 指令将使MCU 进入扩展的Standby 模式。这一模式与省
掉电模式唯一的不同之处在于振荡器继续工作。其唤醒时间只需要6 个时钟周期。




下图是各个模式下关闭的模块


那么我们正常使用的是掉电模式,在掉电模式下328p测试耗电1ua,这是什么概念,2颗5号电池在处理器没有进行其他操作的情况下可以工作79年!
当然了,我们不可能让处理器就这样一直待机不做其他事情,我们需要定期唤醒328P,让他处理事情,比如采集温湿度,PM2.5数据发送给主机.那么如何唤醒呢? 答案是在掉电模式下你只能通过外部中断和看门狗来唤醒328P,外部中断唤醒需要外围电路,我们优先选择WDT看门狗进行唤醒.这里的看门狗不是你们知道的只有重启328P的功能!他也可以配置成中断事件! " ISR(WDT_vect) "中断函数,通过看门狗我们就可以在不添加外围元件的情况设置唤醒时间了!

下面看实例:

这是一个配置成56秒唤醒一次对5号端口设置高电平100ms的程序,其中if(data>=7)是data(看门狗)超时大于7次就唤醒CPU进行高电平100ms的函数,看门狗超时时间已设置成8秒,你可以调节if(data>=7)设置成你想要的唤醒时间!
通过这样的节电设置以后这个程序可以运行至少几年!

代码用arduino IDE写的,IDE不支持中文注释,英文注释将就看吧,不理解的代码留言解答.

     要改变唤醒时间是改这个函数:
    if(data>=7)
    函数里面7的意思是有7次看门狗8秒超时复位.比如你要设置24秒那就写if(data>=3)
   公式是:3*8=24




使用休眠模式制作了一个外置气象站，使用amtega328P用nrf24l01发送ds18b20采集的数据，每2分钟发生一次，平时待机功耗控制在10ua左右，设计可以使用2颗南孚电池工作超过1年时间

实物图




外置发送硬件先按照328P最小系统搭建，然后连接nrf24l01p与ds1820b.


按照arduino 引脚连接如下表
arduino     nrf24l01p
13->         SCK
12->         MISO
11->         MOSI
8->           CE
7->           CSN
arduino     ds1820b
4->            数据引脚，其他连接GND  VCC


室内接收机可以使用pro mini 和uno

接线方式如下：
arduino     nrf24l01p

13->         SCK
12->         MISO
11->         MOSI
9->           CE
8->           CSN

2->                IRQ
注意nrf24l01电源要接3.3v

提供代码下载
 nrf24l01P.rar (13.01 KB, 下载次数: 776)

read_WDT是接收机
WDT_2是室外机

检测物体和特定细小物体传感器

接近开关：检测大的金属或大的其他材质物体

光纤传感器：细微变化的东西比如可以测试标尺的刻度，可以卡片等

LILYGO TTGO T-Watch-2020编程开发可穿戴设备

LILYGO TTGO T-Watch-2020编程开发可穿戴设备 ESP32可编程手表

模块主页

传感器高低电平不能直接接单片机时

采用pc817光耦隔离见快手

在工业控制板中每个单片机引脚都需要与控制的原件做光耦隔离！ 非常感谢大家的支持，我们的资料小黄车可以下单！！！ https://v.kuaishou.com/aOwBut 复制此消息，打开【快手】直接观看！

nmos官网控制电磁推杆

E3X-NA11光纤放大器对射漫反射光电开关激光感应器光纤探头传感器

检 测 距 离 及 性 能 说 明·····

B站自做定位器

自作定位器

gps 是neo 6m 或7m、8m数字越大就越新，越新就搜索卫星越快。4G模块是银尔达的 合宙Air724UG DTU版本。然后加个arduino nano.去tb搜

G35U8FTTL GY-NEO6MV2新款飞控GPS模块 NEO-8M GPS加北斗模组

淘宝地址

ArduinoLoRa 休眠极限 1.4uA

提示1：锐米所有 LoRa 产品严格遵循国际标准的 LoRaWAN 协议。

提示2：您可以免费复制，修改和商用本项目，请注明锐米原创。

提示3：如果您有其他 LoRa 需求或建议，欢迎联系锐米 support@rimelink.com

把低功耗做到极致

超过 80% 的 LoRa 终端将由电池供电，这样一来，低功耗将是一个核心的技术挑战，一旦电能耗尽设备将“罢工”，在某些场合电能意味着 LoRa 终端的寿命。

ArduinoLoRa+ 是锐米推出的低成本快速开发 LoRa 终端方案，它能达到行业第一的低功耗(1.4uA)，最大限度地延长电池续航能力。

下面，逐步解密 ArduinoLoRa+ 极限低功耗是如何实现的。

上传休眠代码

#include <avr/sleep.h>

void setup ()

{

  pinMode(LED_BUILTIN, OUTPUT);

  int  count;

  for (count = 0; count < 5; ++count)

  {

    digitalWrite(LED_BUILTIN, HIGH);   // turn the LED on (HIGH is the voltage level)

    delay(200);                       // wait for 200ms

    digitalWrite(LED_BUILTIN, LOW);    // turn the LED off by making the voltage LOW

    delay(200);                       // wait for 200ms

  }

  // disable ADC

  ADCSRA = 0;

  set_sleep_mode (SLEEP_MODE_PWR_DOWN);

  noInterrupts ();           // timed sequence follows

  sleep_enable();

  // turn off brown-out enable in software

  MCUCR = bit (BODS) | bit (BODSE);

  MCUCR = bit (BODS);

  interrupts ();             // guarantees next instruction executed

  sleep_cpu ();              // sleep within 3 clock cycles of above

}  // end of setup

void loop () { }

LoRa 自动休眠

LoRa 开发板上电后闪烁 LED 共 5 次（表示正常工作），LoRa 模块入网后将自动休眠。将电流表串联在上述电路中，测量休眠电流为 1.4uA

唤醒技术

很明显，一个永久休眠的 ArduinoLoRa 平台是没有意义的，它需要被唤醒以从事某些工作，这可以通过“定时器”和“外部中断”来完成。请参考：

• ArduinoLoRa 休眠中断唤醒 1.4uA

• ArduinoLoRa 休眠定时器唤醒 5.5uA

• 编译和烧录下述休眠中断唤醒代码

• #include <avr/sleep.h>

•

• /*

•  * Example code to demonstrate the sleep functions in a Arduino.

•  *

•  * use a pull up resistor on pin 2 to 5V.

•  * and ground pin 2 momentary to wake it up again.

•  *

•  * When awake, the arduino will run the ledPin_blink code

•  */

•

• const int ledPin = 13;  // ledPin connected to digital pin 13

• const int wakePin = 2;  // active LOW, ground this pin momentary to wake up

•

• /* here we put the arduino to sleep */

• void sleepNow()

• {

• /* Now is the time to set the sleep mode. In the Atmega8 datasheet

•  * https://www.atmel.com/dyn/resources/prod_documents/doc2486.pdf on page 35

•  * there is a list of sleep modes which explains which clocks and

•  * wake up sources are available in which sleep modus.

•  *

•  * In the avr/sleep.h file, the call names of these sleep modus are to be found:

•  *

•  * The 5 different modes are:

•  *     SLEEP_MODE_IDLE         -the least power savings

•  *     SLEEP_MODE_ADC

•  *     SLEEP_MODE_PWR_SAVE

•  *     SLEEP_MODE_STANDBY

•  *     SLEEP_MODE_PWR_DOWN     -the most power savings

•  *

•  * For now, we want as much power savings as possible,

•  * so we choose the according sleep modus: SLEEP_MODE_PWR_DOWN

•  *

• */

•   set_sleep_mode(SLEEP_MODE_PWR_DOWN);  // sleep mode is set here

•

•   sleep_enable();  // enables the sleep bit in the mcucr register so sleep is possible. just a safety pin

•

• /* Now is time to enable a interrupt. we do it here so an

•  * accidentally pushed interrupt button doesn't interrupt

•  * our running program. if you want to be able to run

•  * interrupt code besides the sleep function, place it in

•  * setup() for example.

•  *

•  * In the function call attachInterrupt(A, B, C)

•  * A   can be either 0 or 1 for interrupts on pin 2 or 3.

•  *

•  * B   Name of a function you want to execute at interrupt for A.

•  *

•  * C   Trigger mode of the interrupt pin. can be:

•  *             LOW        a low level triggers

•  *             CHANGE     a change in level triggers

•  *             RISING     a rising edge of a level triggers

•  *             FALLING    a falling edge of a level triggers

•  *

•  * In all but the IDLE sleep modes only LOW can be used.

• */

•   attachInterrupt(0, wakeUpNow, FALLING);  // use interrupt 0 (pin 2) and run function wakeUpNow when pin 2 gets LOW

•

•   sleep_mode();  // here the device is actually put to sleep!!

•


•   /* THE PROGRAM CONTINUES FROM HERE AFTER WAKING UP */

•   sleep_disable();  // first thing after waking from sleep: disable sleep...

•

•   detachInterrupt(0);  // disables interrupt 0 on pin 2 so the wakeUpNow code will not be executed during normal running time.

• }

•


• /* here the interrupt is handledPin after wakeup */

• void wakeUpNow()

• {

•   // execute code here after wake-up before returning to the loop() function

•   // timers and code using timers (serial.print and more...) will not work here.

• }

•


• void flash()

• {

•   pinMode(ledPin, OUTPUT);

•   digitalWrite(ledPin, HIGH);

•   delay(50);

•   digitalWrite(ledPin, LOW);

•   delay(50);

•   pinMode(ledPin, INPUT);

• }

•


• void setup()

• {

•   ADCSRA = 0;  // disable ADC

•   pinMode(wakePin, INPUT);

•   digitalWrite (wakePin, HIGH);  // enable pull-up

• }

•

• void loop()

• {

•   flash();

•   sleepNow();

• }

• 硬件接线

• 如下图所示，使用杜邦线连接 LoRa 开发板和按钮，并使用电池供电。

•

• 添加 Narcoleptic 低功耗定时器库

• 使用 Arduino IDE 打开工程，点击"Sketch -> Include Library -> Add .ZIP Library…"

• Narcoleptic 软件库 下载链接

•


• 编译和烧录下述休眠定时器唤醒代码

• #include <Narcoleptic.h>

•


• void setup ()

• {

•   // disable ADC

•   ADCSRA = 0;

• }  // end of setup

•


• void loop ()

• {

•   flash();

•   lowpwrDelay(4000); // During this time power consumption is minimised

• }

•


• void flash()

• {

•   pinMode(LED_BUILTIN, OUTPUT);

•

•   for (byte count = 0; count < 10; ++count)

•   {

•     digitalWrite(LED_BUILTIN, HIGH);   // turn the LED on (HIGH is the voltage level)

•     delay(50);                       // wait for 50ms

•     digitalWrite(LED_BUILTIN, LOW);    // turn the LED off by making the voltage LOW

•     delay(50);                       // wait for 50ms

•   }

•

•   pinMode(LED_BUILTIN, INPUT);

• }

•


• void lowpwrDelay(long milliseconds)

• {

•   while(milliseconds > 0)

•   {

•     if(milliseconds > 8000)

•     {

•       milliseconds -= 8000;

•       Narcoleptic.delay(8000);

•     }

•     else

•     {

•       Narcoleptic.delay(milliseconds);

•       break;

•     }//if

•   }//while

• }

• 硬件接线

• 如下图所示，连接 LoRa 开发板和电池即可。

•


•
