PC配运动控制卡&运动控制器应用

B站查教程

***OB在拖拽调用FB时自动生成的DB会自动映射保存FB中的静态变量，为好维护可定义一个全局DB所有模块可访问***

***PLC的输入输出端口需要格外供电，有源输出本身带电，无源输出只是通断***

***继电器输出都只是通断，并不供电，需外部供电。晶体管(接直流-输出区分PNP还是NPN型》又分)与晶闸管(接交流，COM一般接零线，端口通过负载接火线)有源输出带电***

晶体管输出带不动大功率设备时可使用-》中间继电器-》设备

传感器NPN = 漏型（Sink，灌入电流，COM口接+24V，IO口常态0V）；传感器PNP = 源型（Source，流出电流，COM口接0V，IO口常态+24V），是否有电流通过IO作为是否有信号

不管是NPN还是PNP，只要传感器感应到物体（动作了），PLC程序里读到的就是“1”

无论NPN还是PNP传感器说白了就是通断信号,输入端口是外部传感器控制通断，输出端口是PLC控制通断

西门子全系普通晶体管出厂固定为 PNP‑源型输出，硬件不能切换成 NPN（漏型）

通俗解释（200‑SMART / S7‑1200 / S7‑1500）

1. 晶体管输出公共端子 1M 接 0V、1L + 接 DC24V 正极

2. Q 点导通之后，输出端子直接送出 +24V 高电平（标准 PNP 源型）

西门子直流输入是双向光耦，可以自由切换 NPN / PNP，只靠公共端子 1M 接线决定

OB主程序，FB功能块【可用静态变量】，FC函数块，DB存储块

***SCL代码内部写 VAR_TEMP / VAR_INPUT / VAR_OUTPUT / VAR_IN_OUT / VAR_STAT … END_VAR，1200 全部不支持，所有局部变量强制在块上方接口表格定义,Constant是常量都是用加#访问，用拖拽FC、FB到OB实现调用***

临时变量、输入变量、输出变量、常量直接在OB、FB、FC中的接口定义，PLC的变量是为了能方便访问I Q M存储区，DB是静态存储类似硬盘存储

***运动控制卡就是用来给伺服驱动器（或者步进驱动器）发运动指令的***

注意电机驱动器端口-》光耦隔离（宽电压 5‑24V）或RS‑422 差分接收芯片（仅 5V），避免烧坏

工业级以太网运动控制卡

***PLC与运动控制卡***

通过 PC 来控制运动的运动控制器或控制卡靠谱吗？

运动控制卡

USB转GPIO【其实自己可以通过Ardunio自己实现，上层提供COM通讯API】

通过 PC 来控制运动的运动控制器或控制卡靠谱吗？

## 一、真正工业级运动控制卡（PCI‑E 【工控机主板插入】）/ 外置 EtherCAT 板卡）【网口】✅靠谱

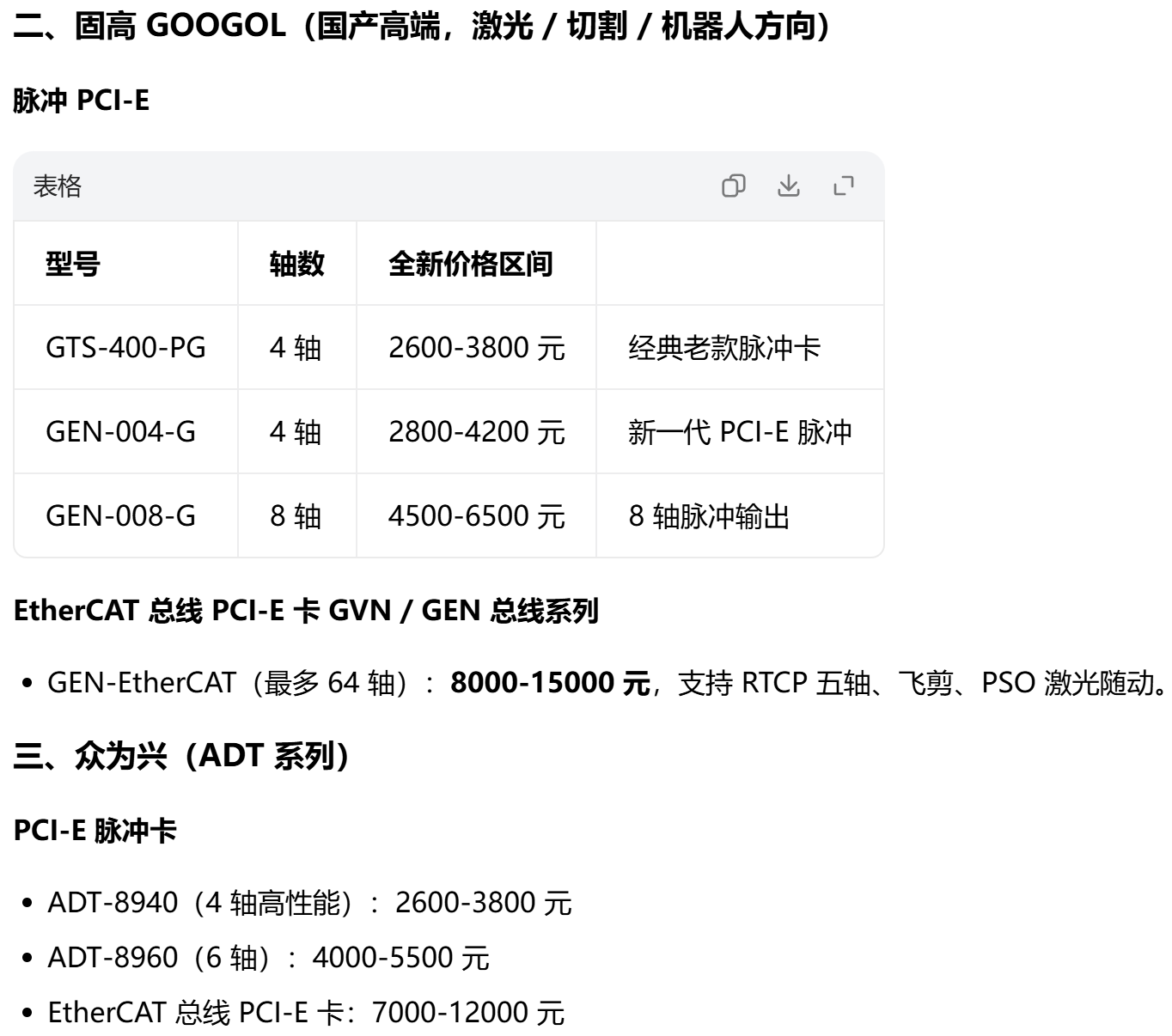

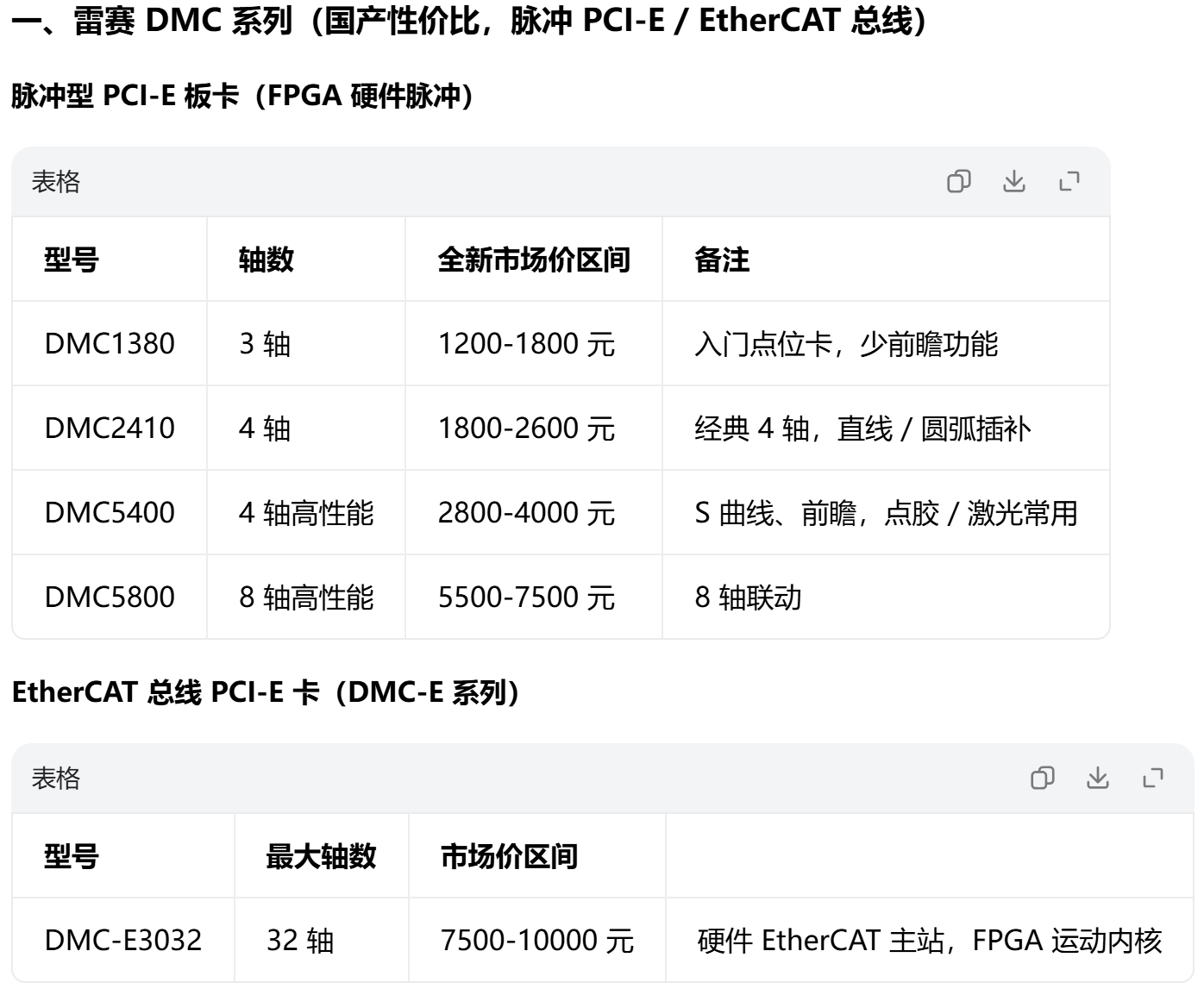

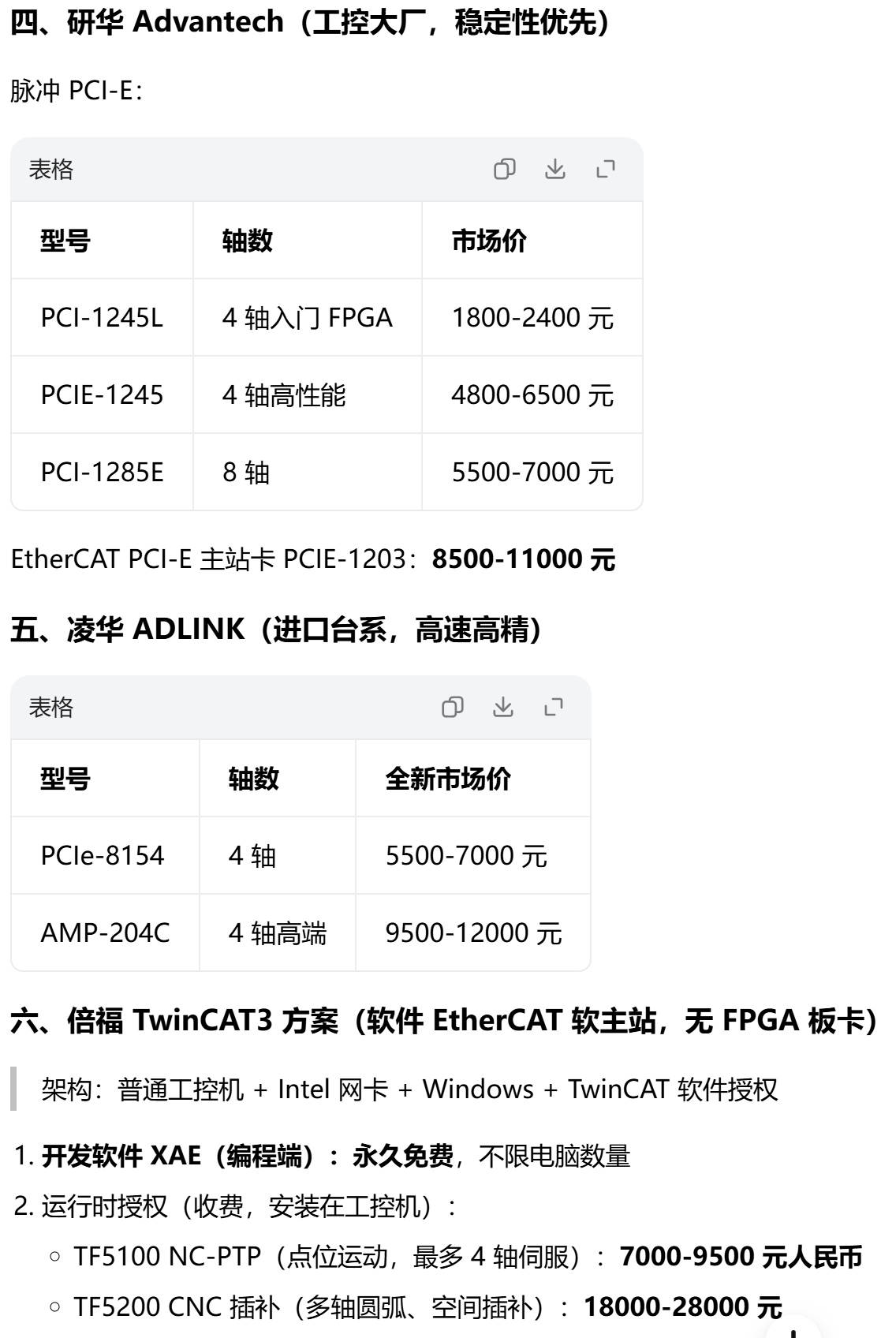

代表品牌：雷赛 DMC、固高、研华、凌华、倍福 TwinCAT、众为兴等

脉冲卡：输出 PUL+DIR 差分信号；EtherCAT 总线卡：网线总线；

脉冲 PCI‑E 控制卡 <连接> 脉冲伺服驱动器

EtherCAT 运动控制卡 <连接> EtherCAT 伺服驱动器

### 核心架构

**运动规划、脉冲生成、插补、位置闭环全部在板卡上的 FPGA 芯片运行**，PC 只下发指令：“移动到 X=100mm”。

PC（Windows）卡顿、杀毒扫描、系统延迟**完全不会影响电机运动**。

板卡自带独立硬件缓冲区，运动指令下发后板卡自主跑完整条轨迹。

### 优点

1. 算力强大：轻松做多轴直线 / 圆弧插补、电子凸轮、飞剪、视觉跟随

2. 软件开发灵活：C# / C++ / Python 写上位机界面，可以同时对接相机、数据库

3. 轴数扩展强：4‑256 轴都可以

4. 脉冲输出硬件差分，抗干扰强

### 缺点

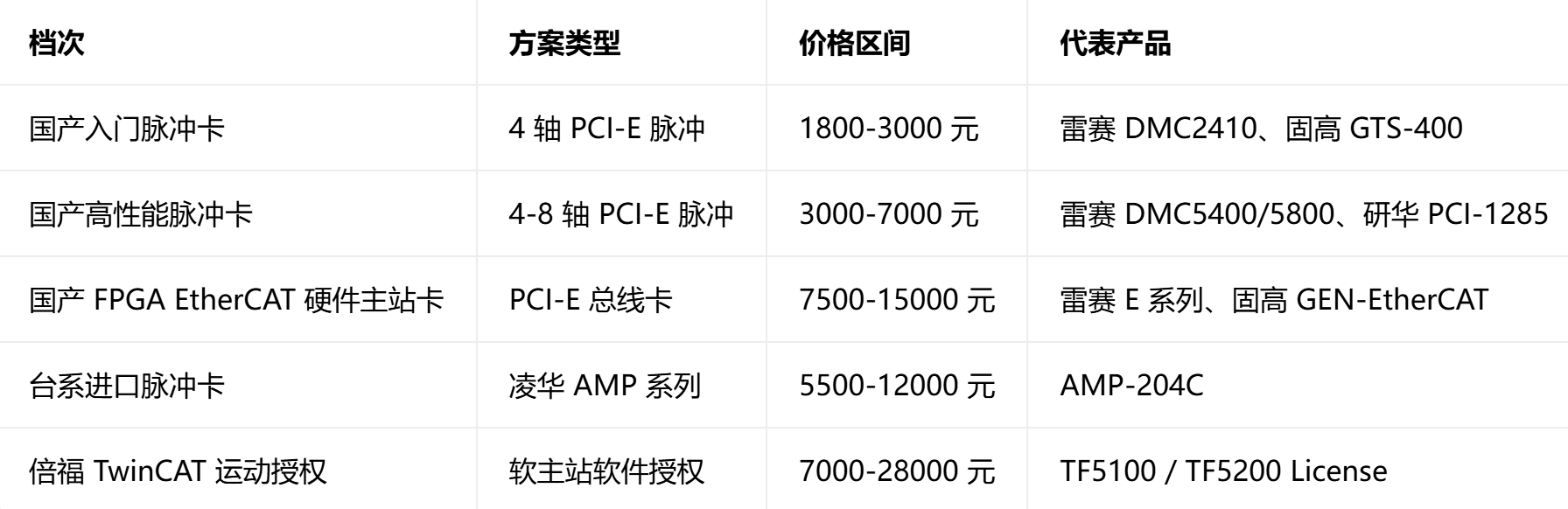

1. 成本偏高；脉冲卡几千，EtherCAT 总线卡上万

2. 需要写上位机程序，开发工作量大

3. 必须用工控机，普通家用台式机 PCI‑E 插槽、电源稳定性差，不适合长期 24 小时工业运行

## 二、USB 廉价脉冲控制器（坑最多！）⚠️非常不靠谱

淘宝上几百块钱的 USB 转 4 轴脉冲板。

**没有 FPGA，脉冲完全靠 Windows 软件延时生成**

也就是和你最开始 Arduino 舵机代码 `delayMicroseconds()` 一个原理！

Windows**不是实时操作系统**，系统随时会抢占 CPU，脉冲周期抖动巨大，会出现：

- 电机忽快忽慢

- 丢脉冲、位置跑偏

- 运动中途卡顿、停顿

- 高速时直接失控

👉 **严禁用于任何对位置精度有要求的自动化设备**，只能做玩具演示。

三种经典选型方案（工程最常用）

方案 1：运动控制卡 + PC 上位机👉适用：激光切割、视觉点胶、大幅面龙门加工，轨迹复杂、图形加工

方案 2：纯 PLC👉适用：流水线输送、包装机、简易点位搬运设备，逻辑为主，运动简单点位

方案 3：PLC + 运动控制卡【分工混合方案】（高端项目）

PLC：负责整机安全、电磁阀、气缸、传感器 IO 联锁，启停命令

运动控制卡：只管所有电机轨迹运动，接收 PLC 下发运动指令

优点：既保留 PLC 工业稳定性，又获得控制卡强大轨迹能力，很多大型自动化设备采用该架构

方案 4：独立脱机运动控制器（折中首选，很多 DIY 非标最优解）如果你：有多轴运动，圆弧插补，但不想一直开电脑，又不想写复杂上位机软件。

👉选独立运动控制器（如雷赛、正运动、固高脱机控制器），不用工控机，上位机只是下载程序，设备脱机运行。
