PLC与运动控制卡

借助AI咨询硬件相关问题如：PNP传感器信号线是输出正还是负

***OB在拖拽调用FB时自动生成的DB会自动映射保存FB中的静态变量，为好维护可定义一个全局DB所有模块可访问***

***PLC的输入输出端口需要格外供电，有源输出本身带电，无源输出只是通断***

***继电器输出都只是通断，并不供电，需外部供电。晶体管(接直流-输出区分PNP还是NPN型》又分)与晶闸管(接交流，COM一般接零线，端口通过负载接火线)有源输出带电***

晶体管输出带不动大功率设备时可使用-》中间继电器-》设备

传感器NPN = 漏型（Sink，灌入电流，COM口接+24V，IO口常态0V）；传感器PNP = 源型（Source，流出电流，COM口接0V，IO口常态+24V），是否有电流通过IO作为是否有信号

不管是NPN还是PNP，只要传感器感应到物体（动作了），PLC程序里读到的就是“1”

无论NPN还是PNP传感器说白了就是通断信号,输入端口是外部传感器控制通断，输出端口是PLC控制通断

西门子全系普通晶体管出厂固定为 PNP‑源型输出，硬件不能切换成 NPN（漏型）

通俗解释（200‑SMART / S7‑1200 / S7‑1500）

1. 晶体管输出公共端子 1M 接 0V、1L + 接 DC24V 正极

2. Q 点导通之后，输出端子直接送出 +24V 高电平（标准 PNP 源型）

西门子直流输入是双向光耦，可以自由切换 NPN / PNP，只靠公共端子 1M 接线决定

OB主程序，FB功能块【可用静态变量】，FC函数块，DB存储块

***SCL代码内部写 VAR_TEMP / VAR_INPUT / VAR_OUTPUT / VAR_IN_OUT / VAR_STAT … END_VAR，1200 全部不支持，所有局部变量强制在块上方接口表格定义,Constant是常量都是用加#访问，用拖拽FC、FB到OB实现调用***

临时变量、输入变量、输出变量、常量直接在OB、FB、FC中的接口定义，PLC的变量是为了能方便访问I Q M存储区，DB是静态存储类似硬盘存储

PLC与运动控制卡区别

运动控制卡

PLC与运动控制卡区别

PLC专长在于逻辑IO控制 而运动控制卡就跟专业伺服电机的控制对运动而已他的指令很简单控制的方式更多齿轮，插补，凸轮等但在IO处理起来就不像有PLC的梯形图那么简单要语言编程。

运动控制卡 基于PC界面，由于PC机的强大功能，因此与其一起组成的运动控制器功能最强，但其工作稳定性、可靠性较差。

运动控制卡通过PCI插槽将控制卡插在PC的主机上；利用高级编程语言C++、C#、VB、VB.NET、labview等编程语言进行开发；编程中使用运动控制卡厂商提供的控制卡API接口函数，来实现对控制卡资源的使用；

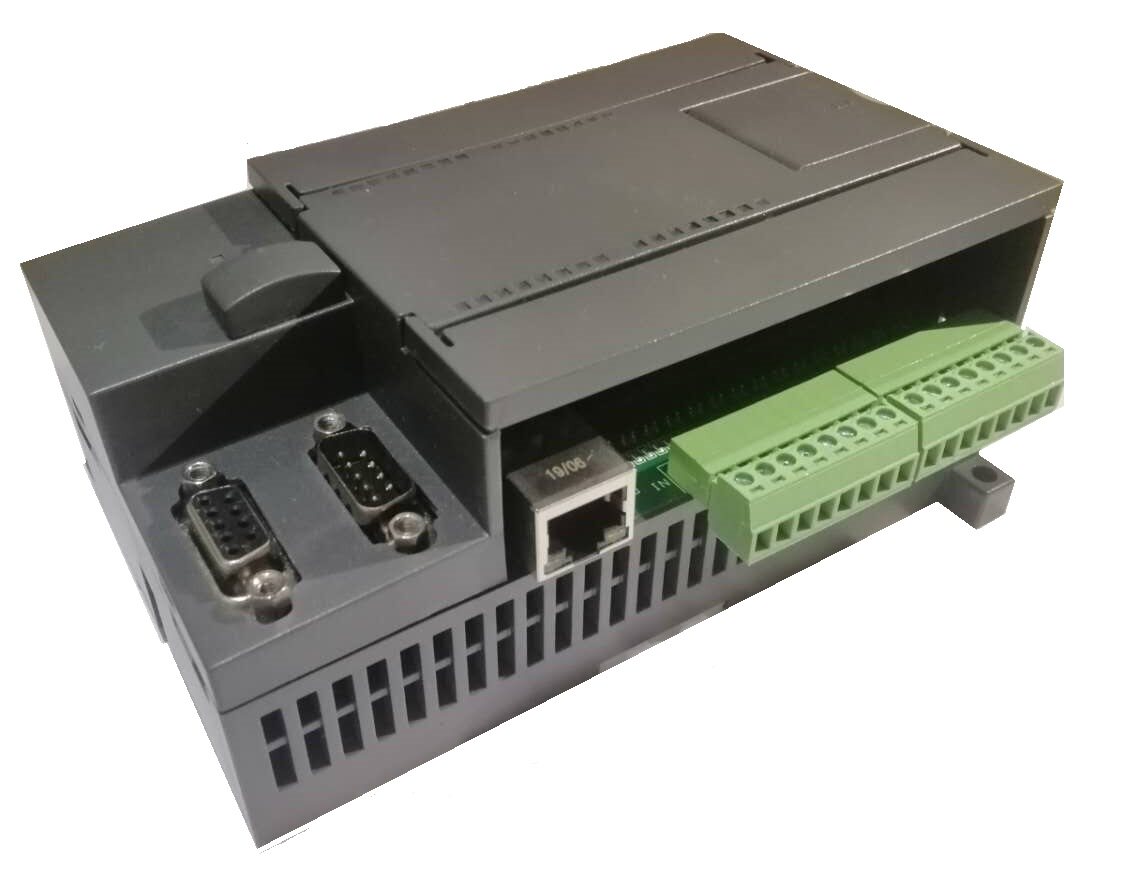

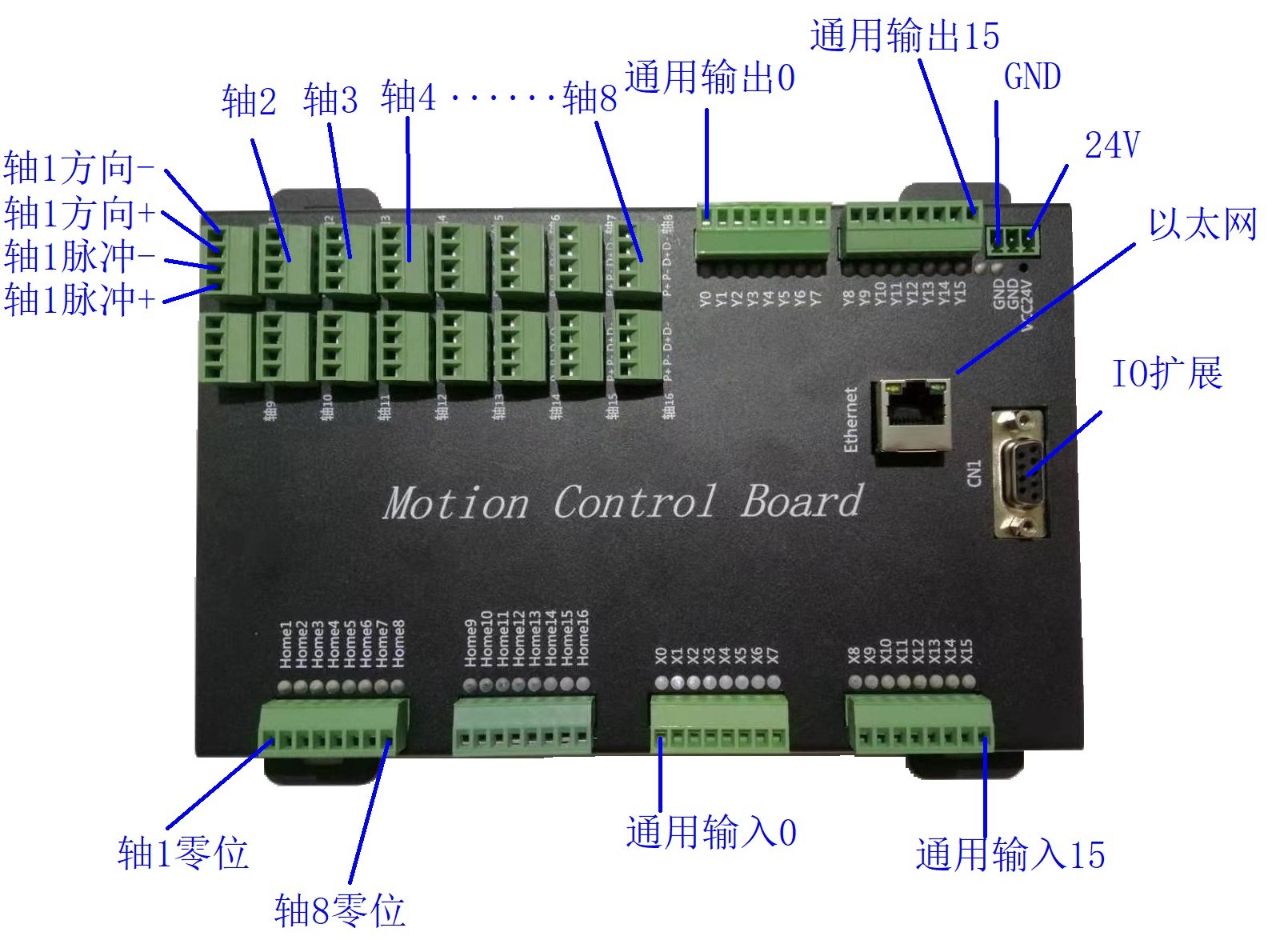

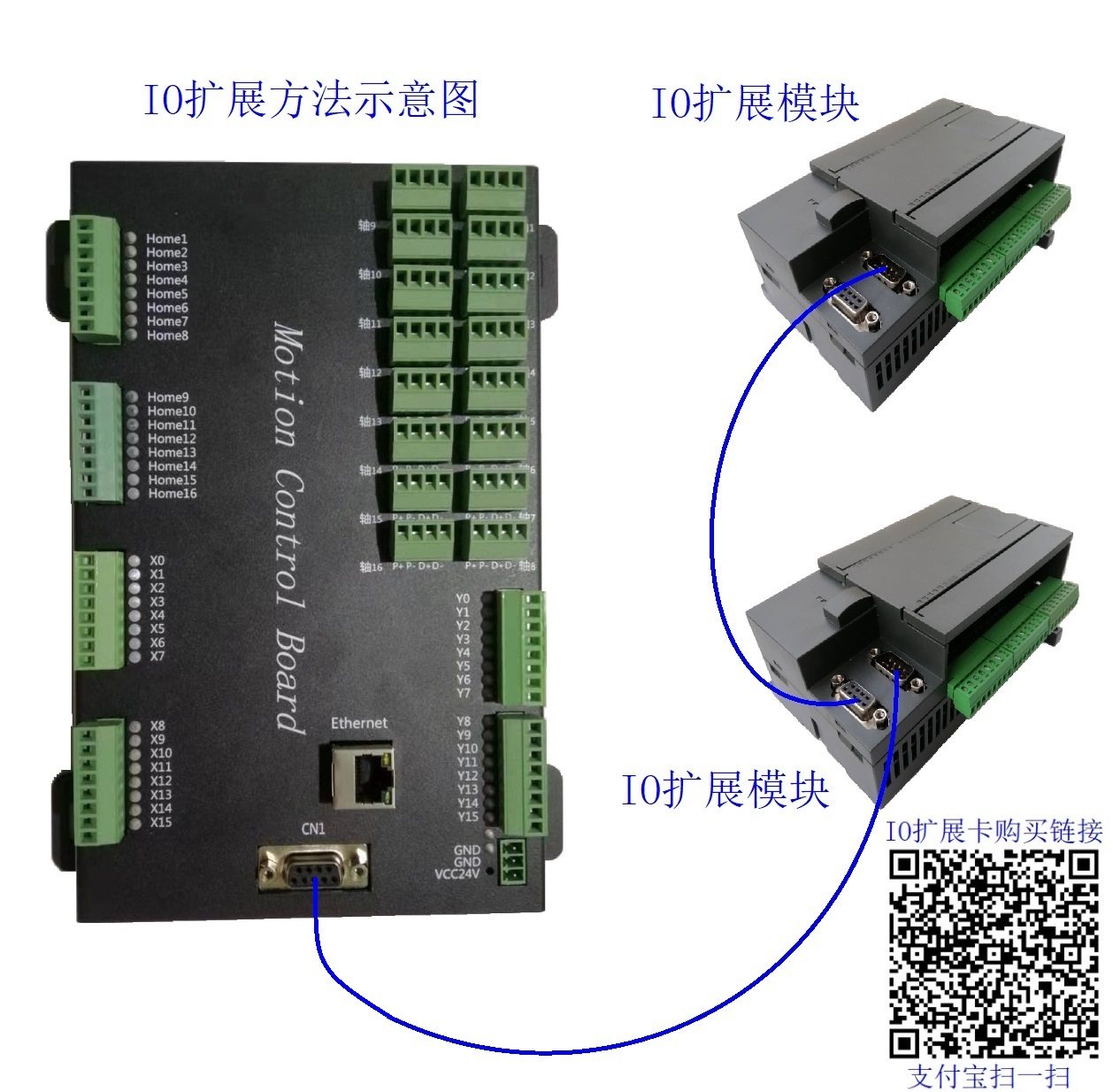

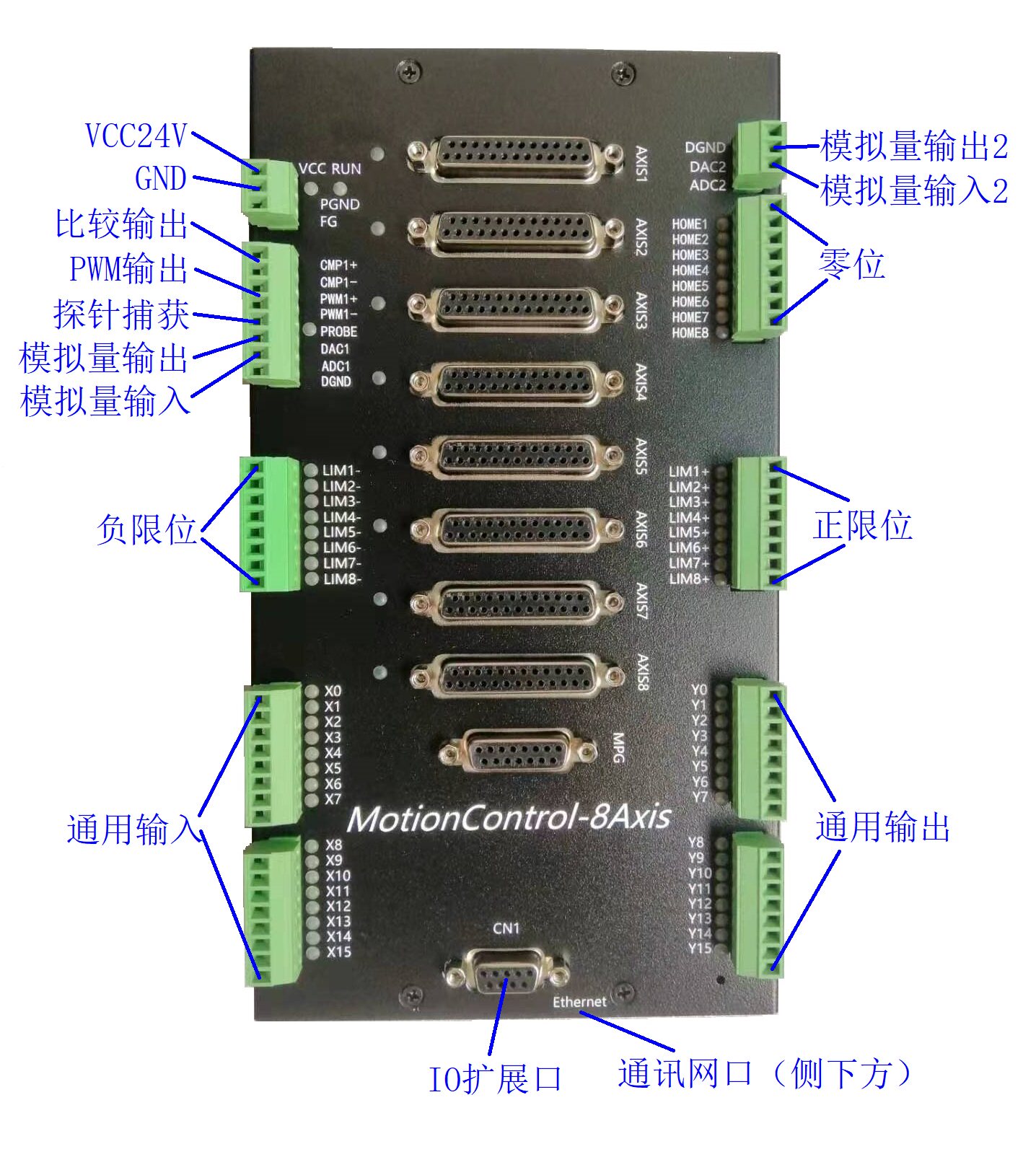

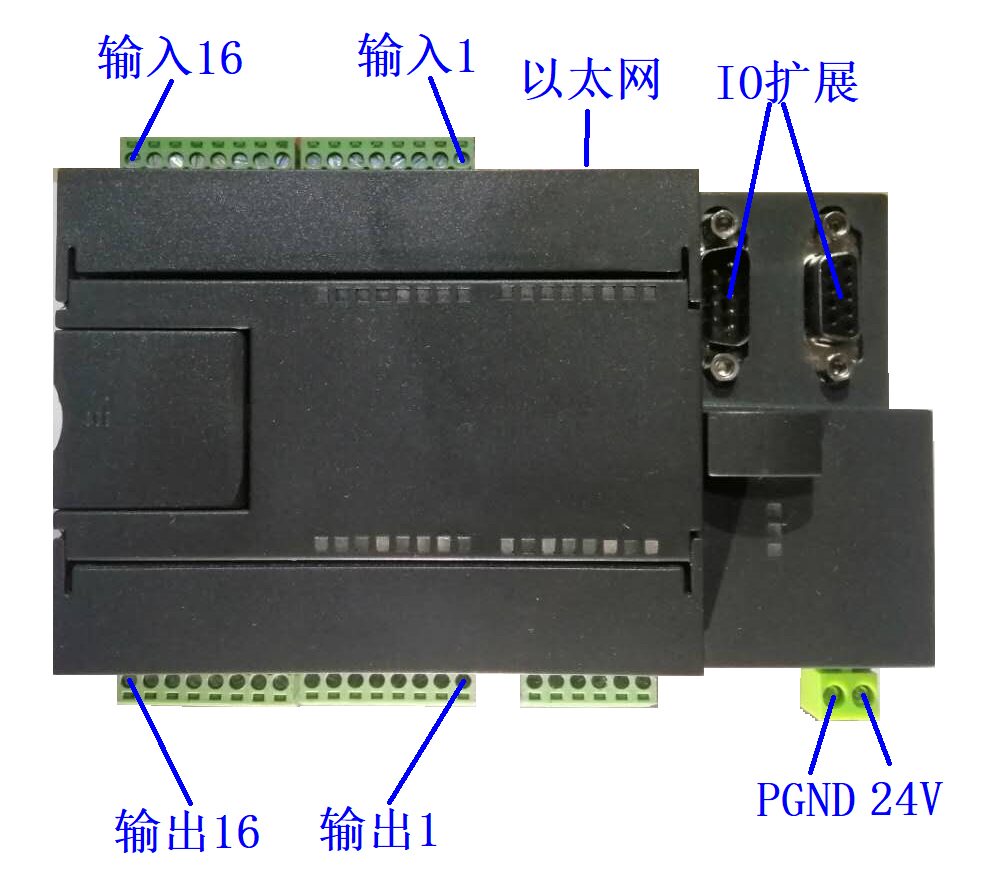

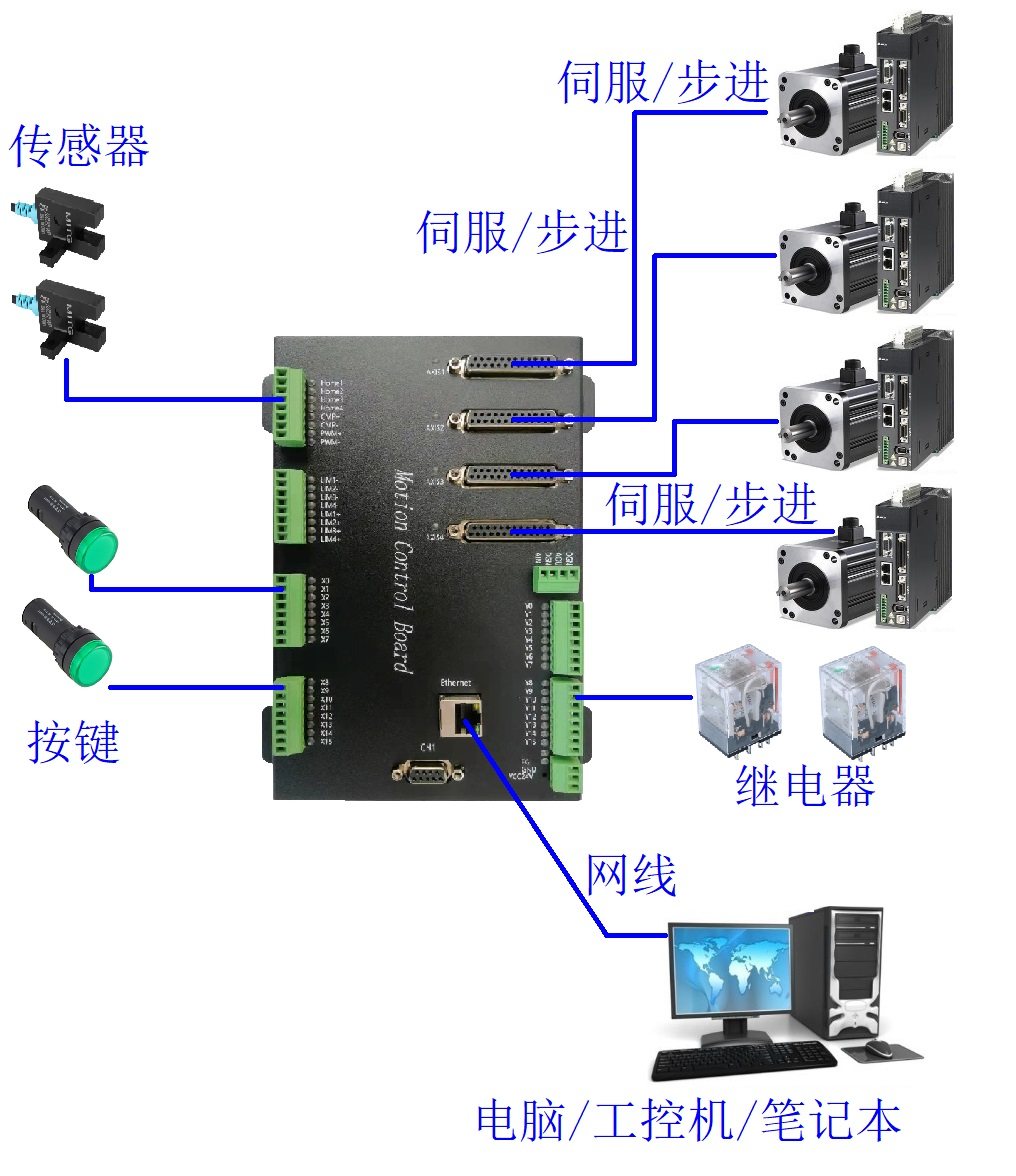

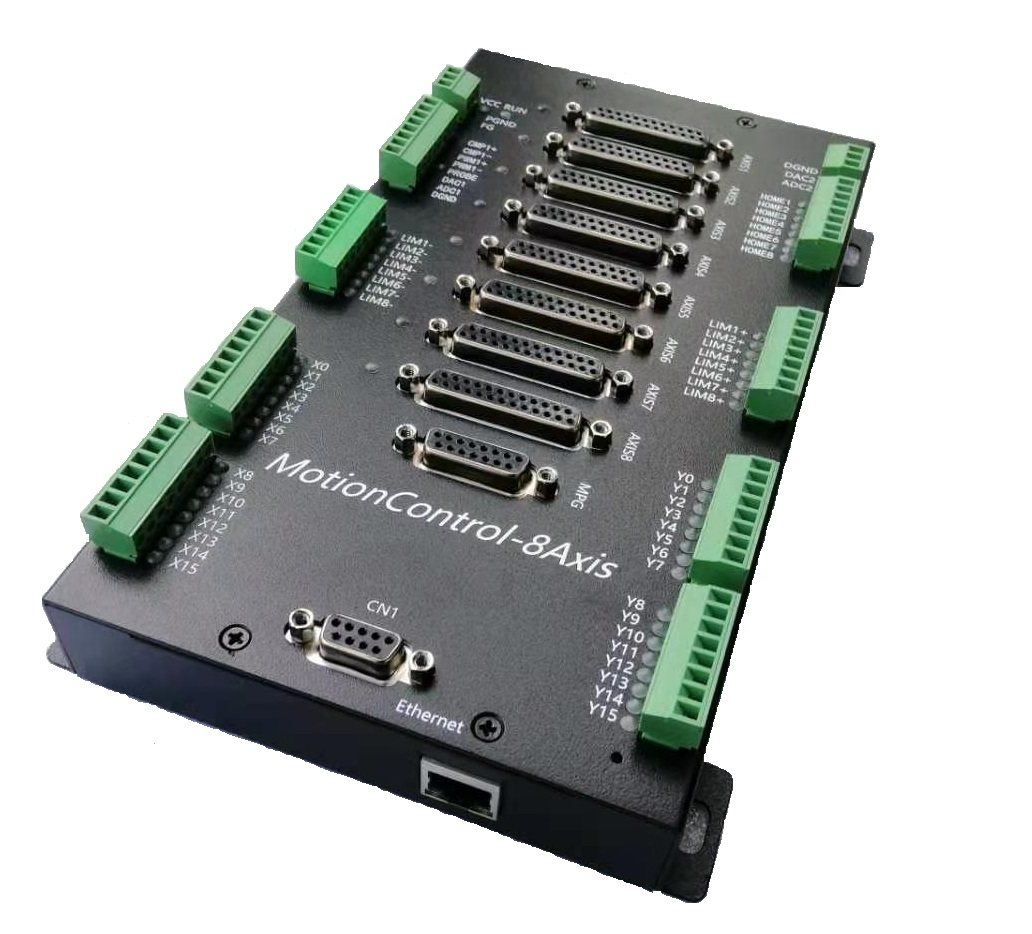

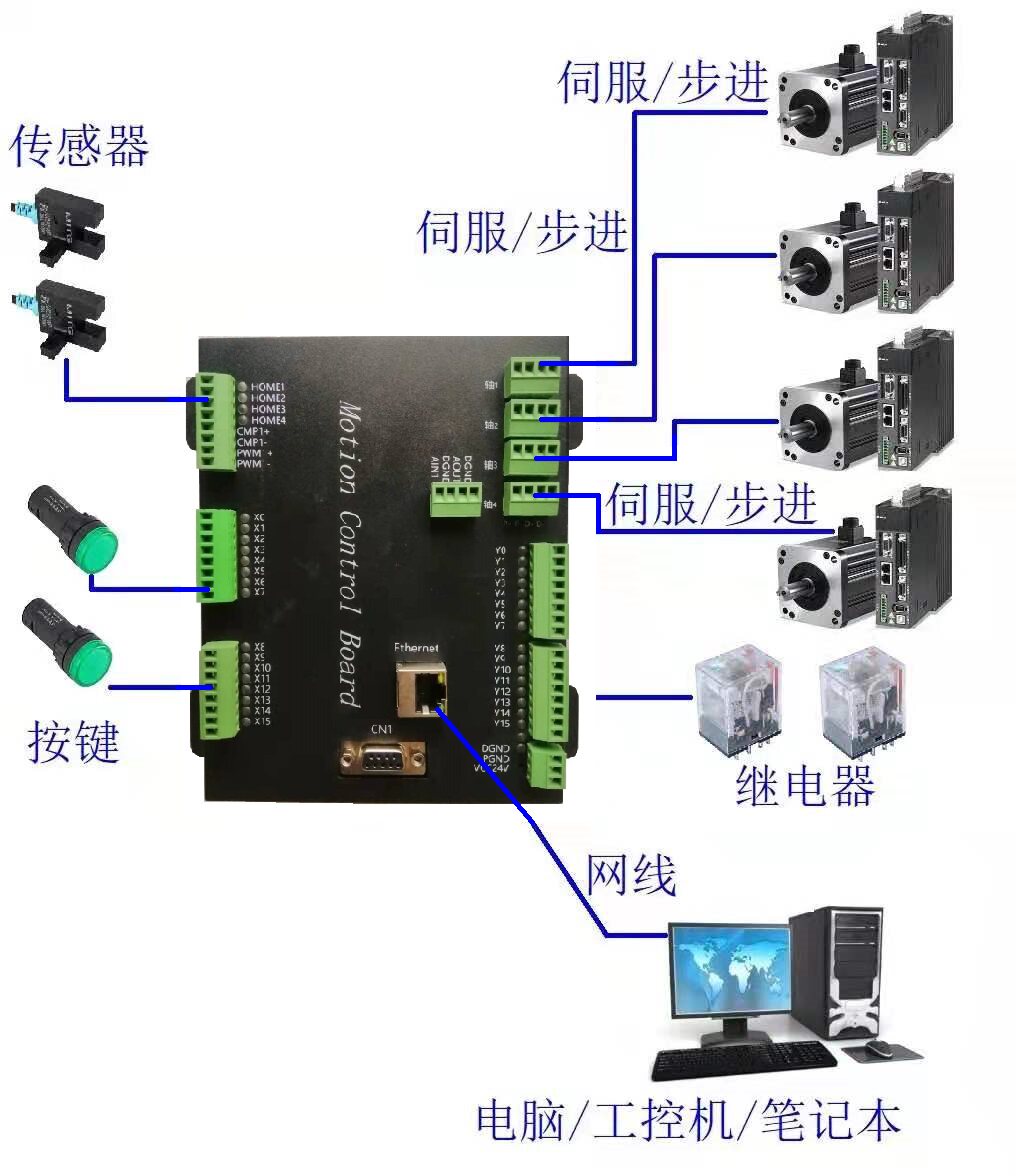

运动控制卡通过发送脉冲的方式控制伺服或步进驱动器来控制伺服电机或步进电机、通过读取输入信号、控制输出信号来实现对继电器、传感器、气缸等IO的控制；

运动控制卡主要的优势 在于利用PC强大的功能，比如CAD功能、机器视觉功能、软件高级编程等；利用FPGA+DSP / ARM + DSP芯片的功能实现高精度的运动控制（多轴直线、圆弧插补等，运动跟随，PWM控制等）。

PLC可编程逻辑控制器 主要功能是对开关量进行逻辑控制，并有简单的运动控制（直线轨迹控制）、运算、数据处理等功能，通常采用触摸屏作人机界面。 具有工作可靠，编程简单等优点，但其运动控制功能相对简单。

PLC的应用过程中主要通过PLC+HMI，这就导致可视化界面受到极大地限制，实际应用过程中最大的问题就是不能实现导图功能；

与机器视觉结合

现在由于机器视觉大力的发展与应用，PLC与机器视觉的结合难度很大；目前有部分厂商给PLC提供一种机器视觉方案，独立的PC机处理视觉部分，将处理的结果发送给PLC，PLC来应用所接收数据进行操作。这种方式提高了开发成本，一套控制系统需要两套软件来执行。
