PLC控制&采集部分技术收集
借助AI咨询硬件相关问题如：PNP传感器信号线是输出正还是负
***OB在拖拽调用FB时自动生成的DB会自动映射保存FB中的静态变量，为好维护可定义一个全局DB所有模块可访问***
***PLC的输入输出端口需要格外供电，有源输出本身带电，无源输出只是通断***
***继电器输出都只是通断，并不供电，需外部供电。晶体管(接直流-输出区分PNP还是NPN型》又分)与晶闸管(接交流，COM一般接零线，端口通过负载接火线)有源输出带电***
晶体管输出带不动大功率设备时可使用-》中间继电器-》设备
传感器NPN = 漏型（Sink，灌入电流，COM口接+24V，IO口常态0V）；传感器PNP = 源型（Source，流出电流，COM口接0V，IO口常态+24V），是否有电流通过IO作为是否有信号
不管是NPN还是PNP，只要传感器感应到物体（动作了），PLC程序里读到的就是“1”
无论NPN还是PNP传感器说白了就是通断信号,输入端口是外部传感器控制通断，输出端口是PLC控制通断
西门子全系普通晶体管出厂固定为 PNP‑源型输出，硬件不能切换成 NPN（漏型）
通俗解释（200‑SMART / S7‑1200 / S7‑1500）
1. 晶体管输出公共端子 1M 接 0V、1L + 接 DC24V 正极
2. Q 点导通之后，输出端子直接送出 +24V 高电平（标准 PNP 源型）
西门子直流输入是双向光耦，可以自由切换 NPN / PNP，只靠公共端子 1M 接线决定
OB主程序，FB功能块【可用静态变量】，FC函数块，DB存储块
***SCL代码内部写 VAR_TEMP / VAR_INPUT / VAR_OUTPUT / VAR_IN_OUT / VAR_STAT … END_VAR，1200 全部不支持，所有局部变量强制在块上方接口表格定义,Constant是常量都是用加#访问，用拖拽FC、FB到OB实现调用***
临时变量、输入变量、输出变量、常量直接在OB、FB、FC中的接口定义，PLC的变量是为了能方便访问I Q M存储区，DB是静态存储类似硬盘存储
***运动控制卡就是用来给伺服驱动器（或者步进驱动器）发运动指令的***
注意电机驱动器端口-》光耦隔离（宽电压 5‑24V）或RS‑422 差分接收芯片（仅 5V），避免烧坏
采集部分
控制部分
# 伺服驱动器 VS 变频器（通俗 + 硬核对比）
先一句话本质区别：
**变频器 = 调速，开环 / 简单闭环；
伺服驱动器 = 高精度位置、速度、转矩闭环，带编码器反馈**
## 一、核心硬件结构对比（接口就能看出差别）
### 变频器
驱动**普通异步电机（三相感应电机）**
接口很少：

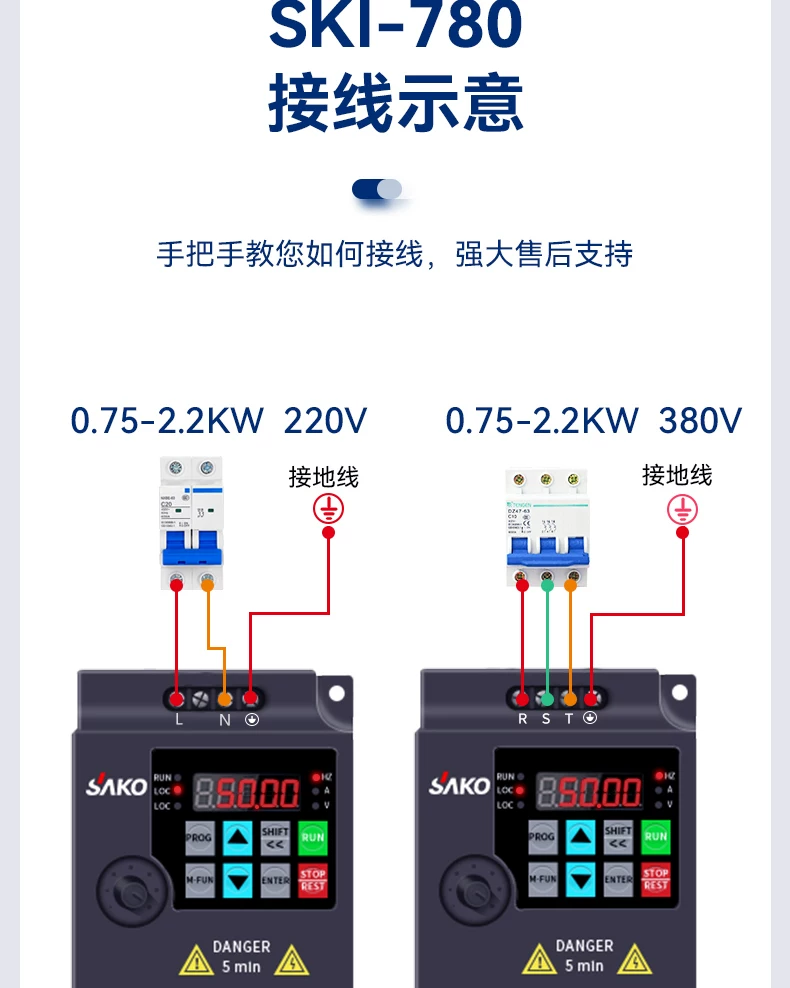

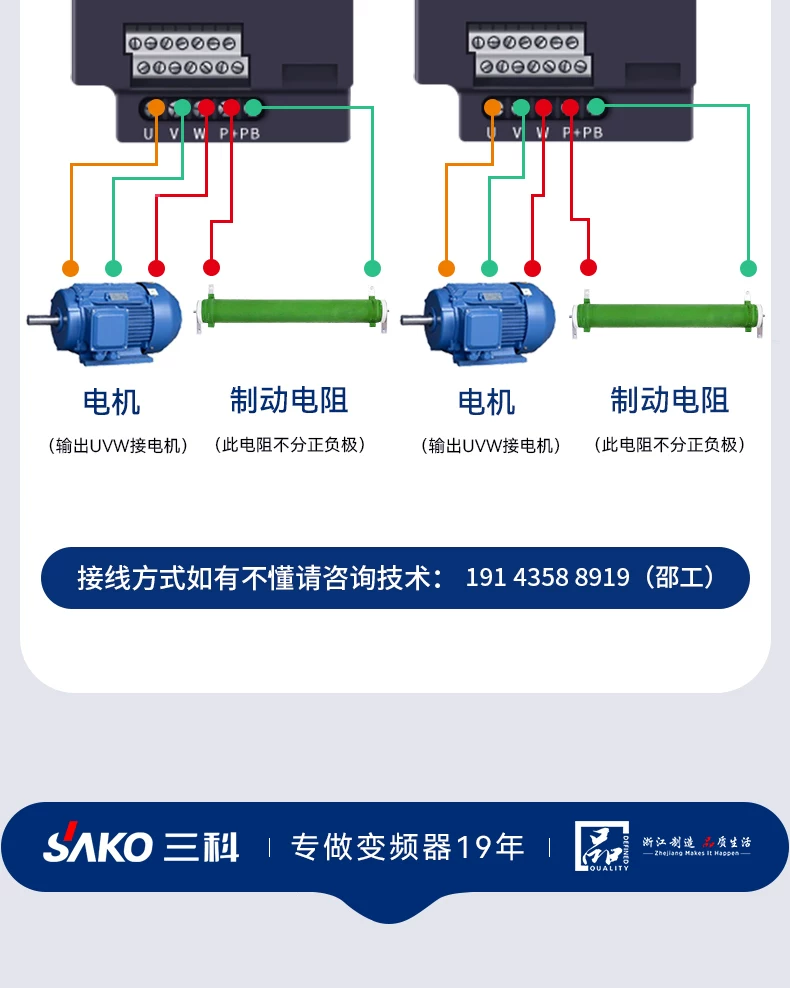

1. 动力端子：R/S/T 输入，U/V/W 输出
2. 少量 DI/DO、AI/AO（开关量、0‑10V/4‑20mA 调速）
3. 通讯：RS485、Profinet、EtherCAT
👉 **天生没有编码器接口！**（普通变频器不带；只有矢量变频器可选配编码器卡做闭环速度）
### 伺服驱动器
驱动**伺服电机（永磁同步）**
除了动力端子，**必带编码器反馈口**，形成闭环；
还有专用脉冲 + 方向接口、STO 安全端子、分频输出、全闭环第二编码器口。
## 二、控制目标不一样（最关键）
### 变频器
**主要控制：转速**
- 用途：让电机转多快
- 大多**开环 V/F 控制**：变频器输出频率，电机大概就这个转速；负载一变，转速就会掉一点，没有补偿
- 高性能矢量变频器：可以做**速度闭环**，但**不擅长定位**
- 不能精准控制转多少圈、走到哪个位置
例子：水泵、风机、传送带，不需要精确停在哪
### 伺服驱动器
**同时控制三个量：位置 + 速度 + 转矩**
- 编码器实时读取电机角度，**每秒上千次修正误差**
- 目标：电机精确转到指定角度，精准停在目标位置
- 响应极快、加减速猛、抗扰动强
例子：机械手、模组滑台、贴标、切割，要求走多少毫米就必须到哪
## 三、三种控制模式对照表
## 四、接线 & 上位机控制区别
### 变频器和 PLC 怎么配合
PLC →（4‑20mA 模拟量 / RS485 总线）→变频器，给速度指令。
**没有位置脉冲信号**。
### 脉冲型伺服
PLC 高速脉冲口 →（脉冲 + 方向）→伺服驱动器 CN1；
伺服再通过 CN2 读取电机编码器，闭环修正位置。
总线伺服 (EtherCAT)：
PLC 总线下发**目标位置**，伺服自己完成闭环运动。
## 五、一张速查表：什么时候选谁
✅ **选变频器：**
- 只需要调速旋转，不需要精准定位
- 风机、水泵、空压机、普通输送机
- 负载大、转速高、长时间匀速运行、成本敏感
✅ **选伺服：**
- 需要精准移动、定点停止、往复定位
- 滑台、机械手、旋转工作台、切割、视觉定位
- 需要快速启停、频繁正反转
- 对位置精度、响应速度要求高
## 六、容易踩坑误区
1. **矢量变频器 + 编码器 ≠ 伺服**
矢量变频闭环只能稳速度，**没有位置环**，不能用来精准定位。
2. 伺服也能当 “变频器用”
伺服切到**速度模式**，给 ±10V 模拟量调速，此时功能类似变频器，但成本贵很多，大材小用。
以你在用的 **S7‑1200/1500 + 西门子变频器 (V20/G120)** 举例，全部控制方式分为：工业以太网（网卡）、现场总线、RS485 串口通讯、硬接线开关量、模拟量调速 五大类。
步进驱动器信号本质：**脉冲 (PUL) + 方向 (DIR)**，驱动器接收脉冲，每 1 个脉冲转动一步。
下面分 5 大类控制方案，从最常用到冷门依次讲解，附带优缺点、硬件、适用场景。
## 方案 1：高速脉冲输出（晶体管 PLC 本体脉冲，最传统）⭐
### 原理
PLC 本体晶体管输出点，发**脉冲 PUL + 方向 DIR**
- 脉冲：控制转动距离、速度
- 方向电平：高 / 低电平控制正反转
## 方案 2：运动控制总线（以太网总线，PROFINET，目前新项目首选）⭐⭐⭐⭐⭐
### 总线型闭环步进驱动器（EtherCAT / PROFINET 步进驱动器）
PLC **不发脉冲**！通过网线给驱动器下发：位置、速度指令。
驱动器内部闭环，自带编码器，自己做位置环，不会丢步。
## 方案 3：脉冲定位模块（扩展高速脉冲模块）
当 PLC 本体脉冲轴不够用时，外加专门脉冲输出模块
例如：
- S7‑1200：无单独脉冲扩展模块；只能用本体脉冲 或 PROFINET 驱动；
- S7‑1500：TM PTO 脉冲模块
## 方案 4：PLC + 运动控制器（脉冲 / 总线）
适合多轴（>4‑8 轴）复杂运动，PLC 只负责逻辑，外加独立运动控制卡。
PLC 通过 Modbus‑TCP / PN 下发指令给运动控制器，控制器输出脉冲控制步进驱动器
伺服和步进最大区别：伺服本身自带编码器，驱动器自带闭环；PLC 只是下发运动指令。一共 4 大类主流方案：**脉冲控制、工业总线、模拟量速度指令、通讯寄存器控制**。
## 方案 1：脉冲 + 方向控制（脉冲指令，脉冲型伺服）
### 原理
PLC 高速输出脉冲（PUL）+ 方向信号（DIR）
- 脉冲数量 = 移动距离
- 电平方向 = 正反转
伺服驱动器工作在 **位置控制模式（脉冲位置）**，伺服自己闭环。
硬件：晶体管输出 PLC DC/DC/DC
接线：
PLC 高速输出点 → 伺服脉冲输入端子
PLC 普通 DO 点 → 伺服方向端子
## 方案 2：工业以太网总线控制（⭐新项目首选，PROFINET / EtherCAT）
PLC**不输出脉冲**，网线下发：目标位置、速度、加速度指令。
伺服和 PLC 周期性总线交互：实际位置、速度、故障、转矩、报警全部实时上传。
## 方案 3：模拟量控制（速度 / 转矩模式，老式方案）
PLC AO 模拟量模块输出电压 ±10V 给到伺服驱动器
- ±10V 电压 = 速度指令（速度模式）
- ±10V 电压 = 转矩指令（扭矩模式）
启停、使能、故障信号使用开关量 DI/DO。
## 方案 4：通讯寄存器控制（Modbus‑RTU / Modbus‑TCP）
PLC 通过 485 或者以太网读写伺服内部寄存器下发位置。
极少用于定位伺服！
缺点：通讯轮询延迟大，实时性很差，启停卡顿；只适合低速非高精度点位。

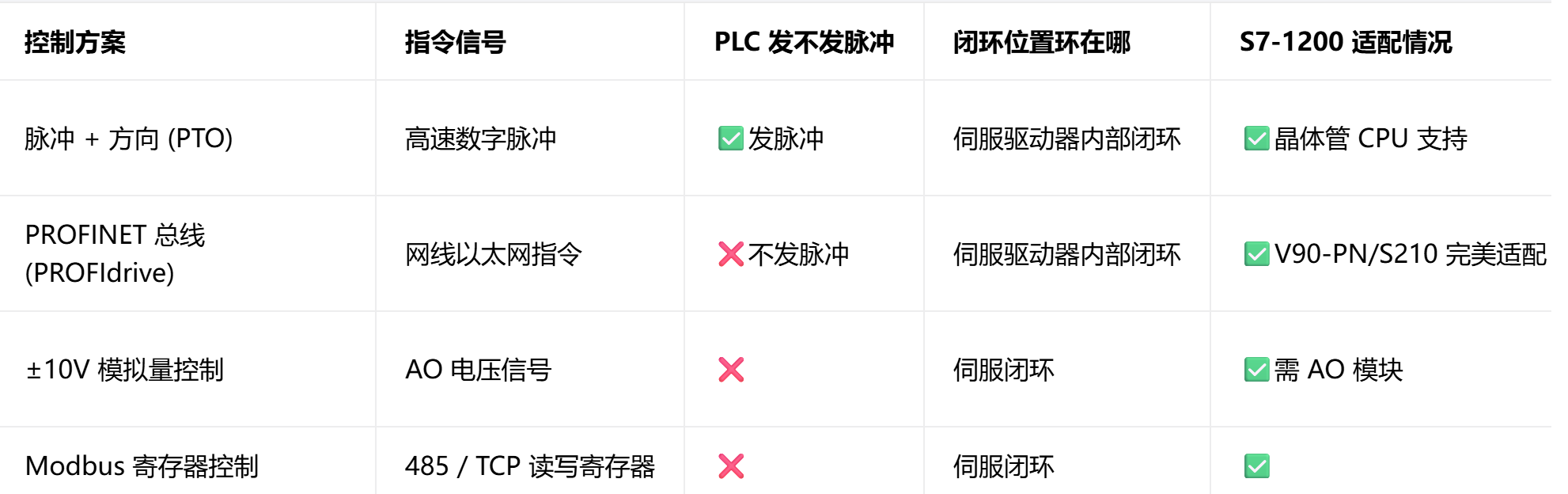

四大方案对比总表
# 选型速选指南（西门子 S7‑1200）
1. **新项目、≥2 轴定位，不能丢位置** → PROFINET 总线伺服 V90‑PN / S210
2. **少量轴、旧设备改造，伺服只有脉冲接口，预算有限** → 本体 PTO 脉冲 + 方向
3. **只控制转速，不需要点位定位** → 模拟量 ±10V 速度模式（极少新项目）
