机器视觉相关技术收集
S7-200 SMART（含 G2）**独立软件：STEP 7-MicroWIN SMART**，单独安装，和博途互不替代
**STEP 7-MicroWIN SMART 完全免费，不需要任何授权、不需要密钥，个人、公司商用都可以直接安装使用**
***只有形成回路才有电流***
可以把plc的公共端和输入输出端口看作是用一根随时通断的导线连接！PNP等型传感器或输出端口的信号都是集电极输出
西门子的数字量输入公共端M、M1、M2，输出公共端L、L1、L2。三菱输入S/S,输出COM
***OB在拖拽调用FB时自动生成的DB会自动映射保存FB中的静态变量，为好维护可定义一个全局DB所有模块可访问***
***PLC的输入输出端口需要格外供电，有源输出本身带电，无源输出只是通断***
***继电器输出都只是通断，并不供电，需外部供电。晶体管(接直流-输出区分PNP还是NPN型》又分)与晶闸管(接交流，COM一般接零线，端口通过负载接火线)有源输出带电***
晶体管输出带不动大功率设备时可使用-》中间继电器-》设备
传感器NPN = 漏型（Sink，灌入电流，COM口接+24V，IO口常态0V）；传感器PNP = 源型（Source，流出电流，COM口接0V，IO口常态+24V），是否有电流通过IO作为是否有信号
不管是NPN还是PNP，只要传感器感应到物体（动作了），PLC程序里读到的就是“1”
无论NPN还是PNP传感器说白了就是通断信号,输入端口是外部传感器控制通断，输出端口是PLC控制通断
西门子全系普通晶体管出厂固定为 PNP‑源型输出，硬件不能切换成 NPN（漏型）
通俗解释（200‑SMART / S7‑1200 / S7‑1500）
1. 晶体管输出公共端子 1M 接 0V、1L + 接 DC24V 正极
2. Q 点导通之后，输出端子直接送出 +24V 高电平（标准 PNP 源型）
西门子直流输入是双向光耦，可以自由切换 NPN / PNP，只靠公共端子 1M 接线决定
OB主程序，FB功能块【可用静态变量】，FC函数块，DB存储块
***SCL代码内部写 VAR_TEMP / VAR_INPUT / VAR_OUTPUT / VAR_IN_OUT / VAR_STAT … END_VAR，1200 全部不支持，所有局部变量强制在块上方接口表格定义,Constant是常量都是用加#访问，用拖拽FC、FB到OB实现调用***
临时变量、输入变量、输出变量、常量直接在OB、FB、FC中的接口定义，PLC的变量是为了能方便访问I Q M存储区，DB是静态存储类似硬盘存储
***避免写驱动：采用串口、网口、蓝牙***
Halcon技术收集

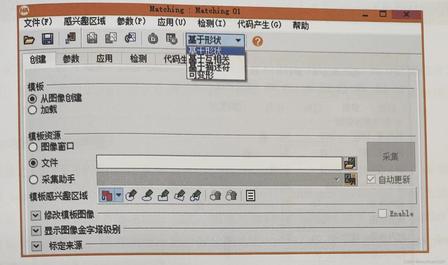

用 gen_rectangle1 (ROI1, 120,180,380,450) 标记器件，难道没有软件直接标注生成模板文件 shm 吗？
Halcon 完整棋盘格相机标定 + 图像去畸变 + 九点 N 点标定的完整 HDevelop 代码。
C# Halcon SDK：棋盘格相机标定代码（求解相机内参 + 畸变系数，输出 camera_param.dat）
海康 VisionMaster
同样的功能用 VisionMaster 实现过程详细介绍并给出实现代码
OpenCV
同样功能用 OpenCV 如何实现，详细介绍操作步骤并给出实现代码

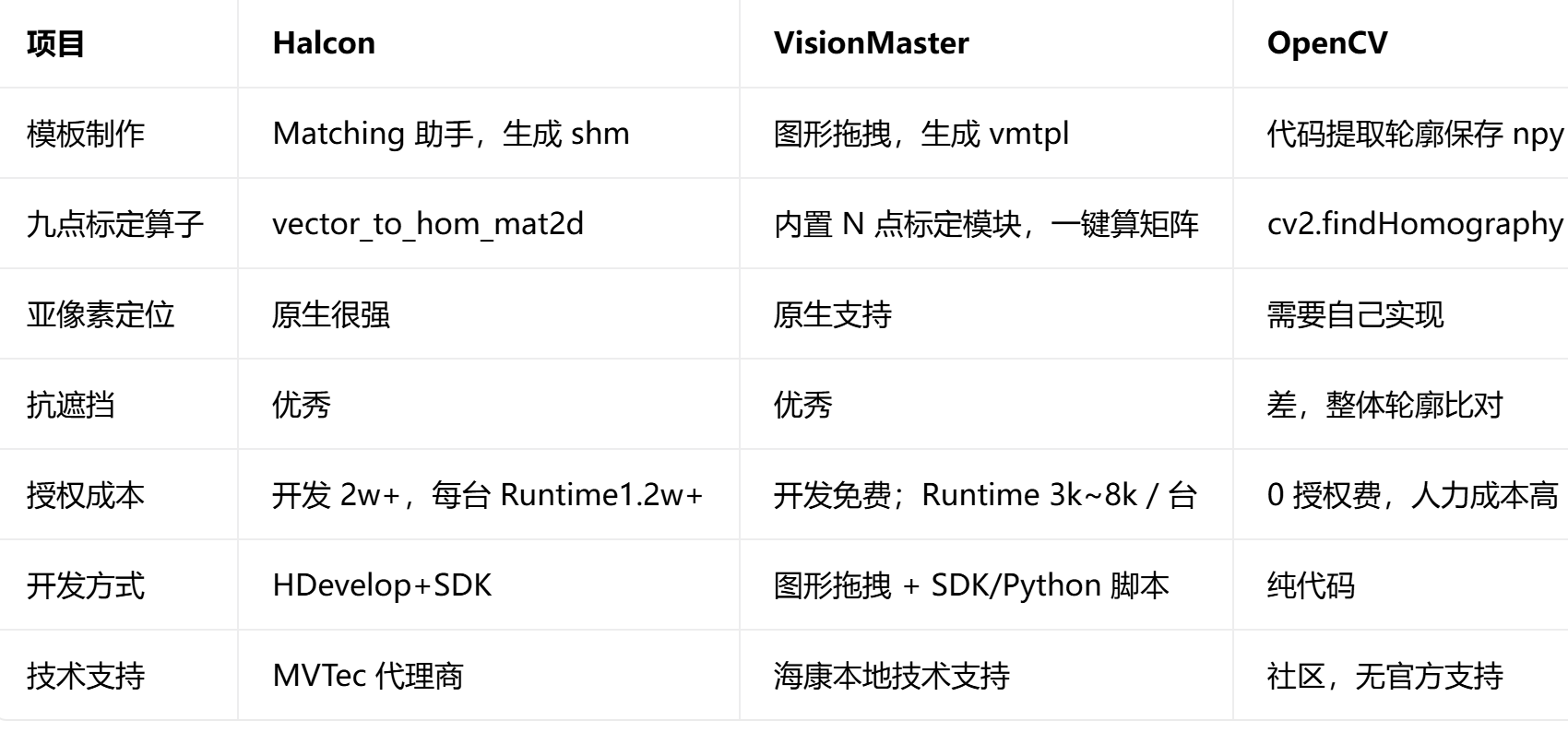

综合
开发板
集成商，1 台开发电脑 + 交付 3 台机械臂视觉工作站
- Halcon Steady：1 个 Dev (2.5w)+3 个 Runtime (1.5w×3)=**合计 7 万**
- VisionMaster：开发许可免费 + 3 个 Runtime (0.5w×3)=**合计 1.5 万**
- OpenCV：授权 0 元，人力成本高。
# 重要提醒（很多集成商踩坑）
1. 淘宝上几百、一两千的 Halcon 狗，**都是盗版**。MVTec 可以审计设备，商用量产抓到会有法律和索赔风险，项目交付客户不建议用。
2. 软授权 CmActLicense 绑定主板 / 网卡，更换硬件需要向代理商申请迁移，有迁移次数限制；USB 狗不怕换电脑，但现场 USB 容易松动、丢失。
3. 报价受项目数量、年度框架合同、是否采购技术支持服务影响，**一定要找大恒图像授权代理商拿正式报价**。
# 选型建议
- 项目设备台数少、客户预算充足、追求稳定、不想自己啃大量算法 bug → Halcon
- 大量设备交付、预算紧张，只做 2D 定位抓取 → VisionMaster 国产视觉平台
- 自研设备，有专职算法团队，想彻底砍掉每台设备授权费 → OpenCV（人力成本高）
# 机器视觉引导机械臂（2D）完整小白教程
> 目标：固定相机（眼在外 Eye-to-Hand），2D 工业相机，Halcon + C#/Python，获取工件 XY + 旋转角度，输出给机械臂。
> 前提：**工件 Z 高度固定不变！** 这是 2D 视觉的硬性前提。
> 软件：Halcon 20.05（免费学习版），小白最友好；相机可以先用电脑摄像头模拟，不用真实工业相机。
> 整体流程分 4 大块：
> 1. 采集图像，制作模板
> 2. 九点手眼标定（像素坐标 → 机器人世界坐标）
> 3. 在线模板匹配，得到图像上工件位置 + 角度
> 4. 通过标定矩阵转换，输出机器人 X,Y,Rz 给机械臂 / PLC
> ⚠️ 小白重点区分：
> 图像坐标：像素（row, column, phi）
> 机器人坐标：世界坐标（X,Y,Rz），必须手眼标定才能转换！
-
# 一、完整实现步骤（小白版，一步一步）
## 步骤 1：搭建硬件（模拟方案，不用工业相机也能先跑通算法）
1. 相机固定在机架上方，**位置不动**（眼在外）
2. 机械臂放在相机视野下方
3. 工件放在同一个水平面（Z 固定）
4. 相机连接电脑，Halcon 可以读取相机图像（USB 摄像头即可测试）
> 真实项目换成工业相机：海康、大华、Basler，用 GigE/USB3，Halcon 有对应的相机 SDK。
## 步骤 2：采集标准图片，训练形状模板（核心，用来识别工件 + 角度）
1. 将工件放到视野中心，摆正，拍一张清晰无反光图片
2. Halcon 中截取工件区域，创建形状模板
3. 记录模板 ID，保存模板文件，后续在线匹配调用
> 形状模板优势：抗光照变化，直接返回中心像素坐标 + 旋转角度 Phi。
## 步骤 3：九点手眼标定（最重要！很多小白卡在这里）
目的：建立【图像像素平面】到【机器人底座 XY 平面】的映射关系。
操作流程：
1. 拿一个标定标记（小圆点 / 小方块）装在机械臂夹爪上
2. 在相机视野内移动机械臂，依次走到 9 个点位，均匀分布在整个视野
3. 机械臂每走到一个点，记录 2 组数据：
- ① 图像：Halcon 找到标记的像素坐标 (Row, Col)
- ② 机器人：机器人控制器读出当前世界坐标 (Rx, Ry)
4. 9 组坐标代入 Halcon 算子 `vector_to_hom_mat2d`，生成**单应矩阵 HomMat2D**

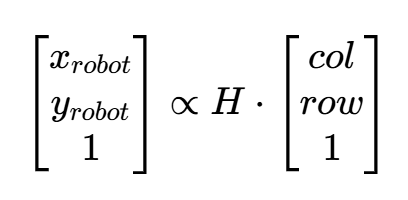

> HomMat2D：就是转换矩阵，后面所有识别到的工件像素点，乘这个矩阵就变成机器人 XY。
> 角度：图像角度 Phi，经过简单符号修正，得到机器人 Rz。
## 步骤 4：在线实时识别
循环执行：
1. 相机拍照
2. Halcon 模板匹配，查找工件，得到：图像中心 Row, Col，图像旋转 Phi
3. 用 HomMat2D 矩阵，把 (Row,Col) 转换为机器人世界坐标 (X,Y)
4. 修正角度正负，得到机器人 Rz
5. 将 X,Y,Rz 通过 TCP/Modbus 发送给机器人控制器或 PLC
6. 机械臂收到位姿，移动抓取工件
## 步骤 5：现场验证调参
1. 多次放工件，对比视觉输出坐标和机器人实际抓取位置，修正角度方向
2. 调整匹配阈值，过滤误匹配
3. 限制匹配搜索角度范围，提升速度
# 二、代码实现（Halcon HDevelop 代码，小白首选，复制直接跑）
> 这套代码：① 创建模板 ② 九点标定 ③ 在线匹配，获取像素 XY + 角度，再转机器人坐标
> 先用电脑摄像头模拟相机。
* ====================== 【第一部分：创建形状模板，只需要运行一次】 ======================
* 采集标准工件图像，你也可以直接read_image读取本地图片
read_image (Image, 'part_template.png')
* 裁剪ROI，框选工件区域
gen_rectangle1 (ROI_0, 120, 180, 380, 450)
reduce_domain (Image, ROI_0, ImageReduced)
* 创建形状模板，参数小白不用深究
create_shape_model (ImageReduced, 'auto', rad(-180), rad(360), 'auto', 'auto', 'use_polarity', 30, 10, ModelID)
* 保存模板，后续程序直接加载不用重新训练
write_shape_model (ModelID, 'part_model.shm')
* ======================【第二部分：九点标定，只运行一次，得到HomMat2D】======================
* 9组【图像像素点 Row, Col】
RowPoints := [200,200,200,320,320,320,450,450,450]
ColPoints := [200,320,450,200,320,450,200,320,450]
* 9组【机械臂世界坐标 X,Y】，机械臂移动到标记点读出
RobotX := [10,10,10,20,20,20,30,30,30]
RobotY := [10,20,30,10,20,30,10,20,30]
* 构造齐次矩阵：像素坐标 → 机器人世界坐标
vector_to_hom_mat2d (RowPoints, ColPoints, RobotX, RobotY, HomMat2D)
* 保存标定矩阵，后面在线程序加载
write_matrix (HomMat2D, 'hom_mat2d.dat', 'real', '')
* ======================【第三部分：在线实时识别主程序，循环运行】======================
* 加载模板和标定矩阵，程序启动执行一次
read_shape_model ('part_model.shm', ModelID)
read_matrix ('hom_mat2d.dat', 'real', HomMat2D)
* 循环拍照识别
while (true)
* 相机采集图像；如果是工业相机用open_framegrabber
read_image (Image, 'current_image.png')
* 形状模板匹配，查找工件
find_shape_model (Image, ModelID, rad(-180), rad(360), 0.5, 1, 0.5, 'least_squares', 0, 0.7, Row, Column, Angle, Score)
* 判断是否找到工件，Score>0.5代表匹配成功
if(|Score|>0)
* 图像像素中心 Row, Column；图像角度 Angle（弧度）
* 像素点转换到机器人XY世界坐标
projective_trans_point_2d (HomMat2D, Row, Column, RobotX, RobotY)
* 图像角度转机器人Rz（弧度转角度，注意正负号！现场根据机器人坐标系调整±）
RobotRz := deg(Angle)
* 打印输出机器人目标位姿 X Y Rz
disp_message (dev_window, '目标位姿：X='+RobotX+' Y='+RobotY+' Rz='+RobotRz, 'window', 12, 12, 'black', 'true')
* ==========【这里增加通讯代码：TCP发送X,Y,Rz给机器人/PLC】==========
* 例如socket发送字符串："X=12.3,Y=20.1,Rz=30.5"
endif
endwhile
```
## 小白必读代码说明
1. `create_shape_model`：创建模板，`rad(-180),rad(360)` 代表工件旋转范围 ±180°
2. `find_shape_model`：搜索模板，返回 `Row(像素行), Column(像素列), Angle(弧度), Score匹配分数`
3. `vector_to_hom_mat2d`：九点标定核心算子，生成平面单应矩阵
4. `projective_trans_point_2d`：像素坐标转机器人世界 XY
5. `deg(Angle)`：弧度转角度；**角度正负是最容易踩坑点**，现场测试工件顺时针旋转，看输出 Rz 是正还是负，需要加负号修正 `RobotRz := -deg(Angle)`
# 三、通讯输出给机械臂（工程常用）
视觉算出 X,Y,Rz 之后，需要发给机器人：
1. **TCP Socket（最推荐）**：视觉作为客户端 / 服务端，发送字符串 `X:125.3,Y:241.2,Rz:15.6`；机器人端写 socket 接收程序（ABB/KUKA/ 埃斯顿都支持）
2. **Modbus TCP**：把 X,Y,Rz 放大成整数放到寄存器，适合 PLC 中转，缺点是浮点数处理麻烦。
> 小白入门优先 TCP Socket，简单直观。
## Python 简易 TCP 发送示例（对接机器人）
import socket
def send_pose_to_robot(x,y,rz):
client = socket.socket()
client.connect(("192.168.1.10", 8080)) #机器人IP和端口
msg = f"X={x:.2f},Y={y:.2f},Rz={rz:.2f}"
client.send(msg.encode("utf-8"))
client.close()
#调用
send_pose_to_robot(125.24, 240.56, 15.3)
# 四、小白高频坑点（一定要看）
1. ❗工件 Z 高度不能变。Z 只要变化几毫米，XY 坐标就会偏移，抓取不准。
2. ❗图像坐标系和机器人坐标系 Y 轴方向相反。图像 Y 向下，机器人 Y 向上，角度经常正负颠倒，现场测试修正。
3. ❗模板匹配阈值：Score 分数，阈值太高识别不到；太低容易误识别。一般 0.5~0.7。
4. ❗九点标定的 9 个点，必须均匀铺满相机整个视野，不要只集中在中心区域，否则边缘误差巨大。
5. ❗纯圆形工件没有特征：模板匹配无法得到旋转角度，必须加缺口 / 键槽。
# 五、学习路线建议（小白循序渐进）
1. 先用 Halcon+HDevelop，本地图片跑通模板匹配，能读出像素坐标和角度。
2. 电脑 USB 摄像头接入 Halcon，实时采集图像匹配。
3. 做九点标定，跑通像素坐标转世界坐标。
4. 加 TCP 通讯，输出位姿。
5. 再上真实工业相机 + 机械臂联调。
如果你想，我可以：
方案 A：改成 **眼在手上（Eye-in-Hand）** 的标定代码和步骤；
方案 B：给你一套 C# 调用 Halcon 的 Winform 完整工程代码；
方案 C：或者简化成 OpenCV 版本（免费，不用 Halcon 授权）。
# 一句话结论
**Halcon 的 `create_shape_model`（形状模板，工业 2D 定位最常用）默认只需要 1 张标准图片来建模板**，但这不代表只用一张图就一定能应对现场所有工况。
> 区分：**训练模板 = 1 张基准图；模板鲁棒性增强 = 多张图做预处理 / 训练辅助**
## 1. 基础形状模板（create_shape_model）—— 仅需 1 张图
原理：从这一张基准图里提取**工件边缘轮廓**，保存轮廓几何信息，不是保存整张图片灰度。
- 操作：拍一张光照均匀、无反光、工件完整无遮挡、姿态摆正的标准件图片，框 ROI，直接建模板。
- 优点：简单快速，就是我们前面机械臂 XY+Rz 定位用的方案。
- 短板：只学习**这一张图的轮廓**；如果现场光照变化、轻微形变、毛刺，容易匹配分数下降甚至匹配失败。
> ⚠️ 关键点：模板本身**不学习光照变化**，形状模板只关心轮廓几何，灰度明暗不敏感（可以开`use_polarity=false`关闭极性，明暗反转也能匹配）。
## 2. 什么时候需要多张图片？
### 场景 A：需要抗光照、明暗变化（灰度模板 / 基于图像的模板）
`create_template`（灰度模板，工业现在很少用），这种对灰度敏感。光照一变直接失效。
> 灰度模板不推荐用于机械臂定位项目。
### 场景 B：**多模板方案（最常用工程手段）**
工件存在**多种形态 / 多种型号 / 不同姿态**：
例：来料有 2 种外形、工件有 2 种稳定摆放形态 → 拍多张图，**建立多个独立模板**。匹配的时候循环搜索所有模板，匹配到哪个就是哪个。
> 不是把多张图合并成**一个模板**，而是多个模板文件。
### 场景 C：训练「变形模型」（create_deformable_model，可形变模板）
✅ **这个是真正支持多张样本训练的模板！**
适合：工件存在轻微弹性形变、注塑件微小变形、轻微轮廓差异。
create_deformable_model
- 训练阶段：传入**多张不同样本图片**，让模型学习工件允许的形变范围。
- 代价：计算更慢、参数复杂，机械臂普通刚性零件定位基本不用。
- 适用：软胶件、薄件，外形每次有轻微变形。
### 场景 D：图像增强预处理（多张图做背景平均）
不是用来建模板，是**预处理降噪**：
拍多张空背景图做平均背景，后续实时图像减去背景，消除杂光噪声。模板本身仍然只用 1 张工件图。
## 3. 小白容易踩的误区
1. ❌ 不是多拍几张工件照片喂进去，就能让形状模板自动学会抗反光。
形状模板只提取轮廓；反光只要**不把工件边缘吃掉**就没问题。反光把边缘盖住，哪怕 100 张训练图也救不了，优先改光源。
2. ❌ 一张模板不能识别**外形不一样的工件**。
外形差异大，必须多模板。
3. ✅ 一张形状模板，可以识别工件**旋转、平移、一定缩放**（缩放需要开启模型缩放参数）。
> `create_shape_model`可以设置最小 / 最大缩放，允许工件图像上大小轻微变化（比如镜头轻微离焦）。
## 4. 结合你的【2D 视觉引导机械臂】场景建议
你的需求：固定工件外形，抓取定位，获取 XY+Rz
👉 **首选：单张图片创建 shape_model**
- 拍照要求：光源打好，工件轮廓清晰，边缘连续，无大面积反光遮挡轮廓，工件摆正。
- 调参：设置角度搜索范围，按需开启缩放。
- 如果来料有 2 种工件：建 2 个模板，循环匹配。

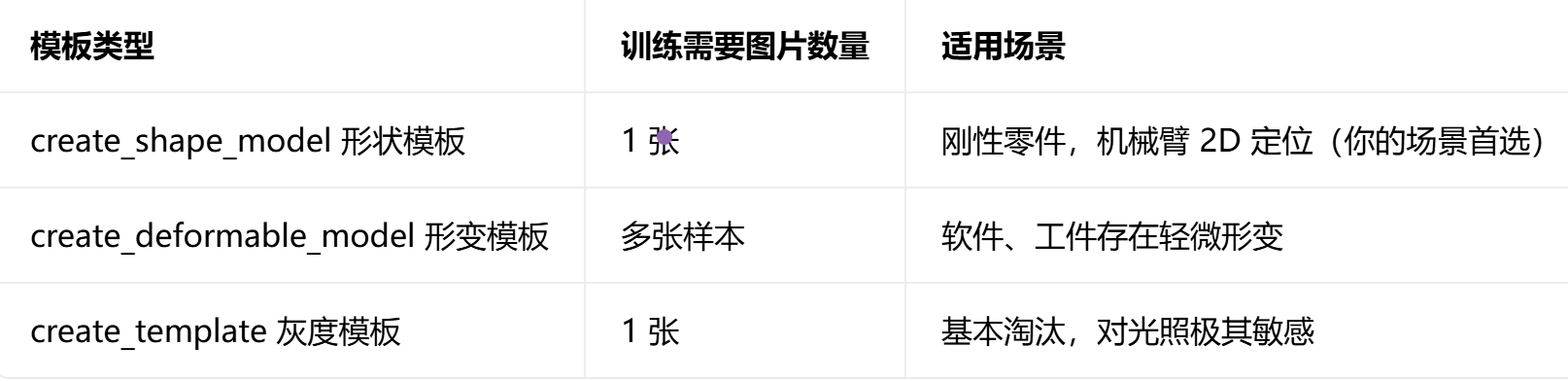

## 补充对比表
## 极简示例代码（单张图建形状模板，前面代码精简版）
read_image (Image, 'standard_part.png')
gen_rectangle1 (ROI, 100,100,400,400)
reduce_domain (Image, ROI, ImageROI)
* 创建形状模板，允许旋转±180度
create_shape_model (ImageROI, 'auto', rad(-180), rad(360), 'auto', 'auto', 'use_polarity', 30, 10, ModelID)
write_shape_model(ModelID,'part.shm')
# 方案说明
Halcon `create_shape_model` 单个模板**仍然只能 1 张图生成**。
想要支持多种工件形态，做法是：**建立多个独立模板（多个 shm 文件）**，在线循环依次搜索所有模板，一旦匹配成功就输出对应的坐标 + 角度。
适用场景：工件有**多种稳定外形 / 多种摆放形态**（不是同一工件形变；形变要用 deformable_model，后面附带）。
> 不是把多张图片合并成**一个模板**，而是 N 个模板，遍历搜索。
## 完整 HDevelop 代码：多模板匹配（3 个模板举例）
* ======================【第一部分：一次性创建多个模板，只跑一次】======================
* 模板1
read_image (Img1, 'part_01.png')
gen_rectangle1 (ROI1, 120,180,380,450)
reduce_domain (Img1, ROI1, ImgROI1)
create_shape_model (ImgROI1, 'auto', rad(-180), rad(360), 'auto', 'auto', 'use_polarity', 30, 10, ModelID1)
write_shape_model (ModelID1, 'part_01.shm')
* 模板2
read_image (Img2, 'part_02.png')
gen_rectangle1 (ROI2, 120,180,380,450)
reduce_domain (Img2, ROI2, ImgROI2)
create_shape_model (ImgROI2, 'auto', rad(-180), rad(360), 'auto', 'auto', 'use_polarity', 30, 10, ModelID2)
write_shape_model (ModelID2, 'part_02.shm')
* 模板3
read_image (Img3, 'part_03.png')
gen_rectangle1 (ROI3, 120,180,380,450)
reduce_domain (Img3, ROI3, ImgROI3)
create_shape_model (ImgROI3, 'auto', rad(-180), rad(360), 'auto', 'auto', 'use_polarity', 30, 10, ModelID3)
write_shape_model (ModelID3, 'part_03.shm')
* ======================【第二部分：加载标定矩阵（九点标定结果，像素→机器人XY）】======================
* 这里直接加载之前九点标定得到的HomMat2D，只初始化一次
read_matrix ('hom_mat2d.dat', 'real', HomMat2D)
* 定义模板数组，方便循环
ModelFiles := ['part_01.shm','part_02.shm','part_03.shm']
ModelCount := |ModelFiles|
ModelIDs := []
for Index := 0 to ModelCount -1 by 1
read_shape_model (ModelFiles[Index], TempID)
ModelIDs := [ModelIDs, TempID]
endfor
* ======================【第三部分：在线循环识别主程序】======================
while(true)
* 拍照，工业相机换成open_framegrabber采集
read_image (Image, 'current_img.png')
Found := 0
FinalRow := 0.0
FinalCol := 0.0
FinalAngle := 0.0
FinalScore := 0.0
FinalModelIndex := -1
* 依次遍历所有模板进行匹配
for m := 0 to ModelCount -1 by 1
find_shape_model (Image, ModelIDs[m], rad(-180), rad(360), 0.5, 1, 0.5, 'least_squares', 0, 0.7, Row, Column, Angle, Score)
if(|Score|>0)
* 找到目标，取匹配分数最高的一组
if(Score[0] > FinalScore)
FinalScore := Score[0]
FinalRow := Row[0]
FinalCol := Column[0]
FinalAngle := Angle[0]
FinalModelIndex := m
Found := 1
endif
endif
endfor
if(Found ==1)
* 像素坐标转机器人世界XY
projective_trans_point_2d (HomMat2D, FinalRow, FinalCol, RobotX, RobotY)
RobotRz := deg(FinalAngle)
* 注意：现场如果角度反向，改成 RobotRz := -deg(FinalAngle)
disp_message (dev_window, '找到模板'+FinalModelIndex+' X='+RobotX+' Y='+RobotY+' Rz='+RobotRz+' Score='+FinalScore, 'window', 12,12,'black','true')
* 这里增加TCP发送X,Y,Rz给机械臂
else
disp_message (dev_window, '未匹配到工件','window',12,12,'red','true')
endif
endwhile
## 如果你想要【单模板支持多张样本训练：可形变模板 deformable_model】
> 适用：**同一种零件，每次有轻微形变**（不是多种不同零件），可以一次性传入多张样本图片训练**同一个模型**。
* 可形变模板：输入多张样本训练同一个模型
* 读取多张样本图片
read_image (Img1, 'sample1.png')
read_image (Img2, 'sample2.png')
read_image (Img3, 'sample3.png')
* 放入图像数组
ImageArray := [Img1,Img2,Img3]
* 创建可形变模板，多张样本训练一个模型
create_deformable_model (ImageArray, 'auto', rad(-180), rad(360), 'auto', 'auto', 'auto', 'use_polarity', 30, 10, ModelID)
write_deformable_model(ModelID,'deform_part.shm')
* 在线匹配
read_deformable_model('deform_part.shm',ModelID)
find_deformable_model (Image, ModelID, rad(-180), rad(360), 0.5, 1, 0.5, 'least_squares', 0, 0.7, Row, Column, Angle, Score)
⚠️ 注意：`create_deformable_model` 速度比普通 shape_model 慢很多，**刚性零件机械臂定位一般不推荐**。
# 工程重点提醒
1. **多 shape_model（上面第一个代码）：多种零件 / 多种稳定姿态，项目最常用**。缺点：循环搜索模板会略微增加耗时；可以限制每个模板角度范围来提速。
2. **deformable_model：同一个零件轻微变形，多张样本训练 1 个模板**。代价：算力高、节拍变慢。
3. 匹配阈值：`0.5` 是最低分数，根据现场反光调整；分数越高匹配越严格。
4. 多个模板尽量**不要外形高度相似**，否则会出现 A 零件匹配到 B 模板，需要加二次校验（轮廓面积 / 长宽过滤）。
## 扩展：增加轮廓校验，防止不同模板误匹配（可选片段）
* 拿到匹配结果后，截取区域，提取轮廓面积做校验
gen_rectangle2 (ROI_check, FinalRow, FinalCol, FinalAngle, 80,80)
reduce_domain (Image, ROI_check, ImgCheck)
edges_sub_pix (ImgCheck, Edges, 'canny', 1, 20,40)
select_contours_xld (Edges, ContoursSel, 'contour_length', 0, 150,0,0)
* 判断轮廓长度，过滤错误匹配
用 gen_rectangle1 (ROI1, 120,180,380,450) 标记器件，难道没有软件直接标注生成模板文件 shm 吗？
# 有的！Halcon 自带【匹配助手 Matching Assistant】，**鼠标直接在图片上拖拽框选器件，图形界面调参，一键导出 shm 模板文件**，完全不用手动写死 `gen_rectangle1 (ROI1, 120,180,380,450)` 这种固定数字代码！
## 一、匹配助手怎么操作（小白图形化建模板）
1. HDevelop 顶部菜单：**助手 → 打开新的 Matching**，弹出可视化匹配工具
2. 【创建】标签页：加载图片（本地图片 / 相机实时采集拍照）
3. ROI 工具：选矩形 / 圆形 / 多边形，**鼠标直接框选工件**，右键确认选区（不用手动填行列数字）
4. 选择匹配类型：**基于形状的匹配（就是 shape_model，机械臂定位首选）**
5. 设置参数：角度范围、金字塔层数、对比度；界面里可以预览提取出来的工件轮廓
6. 点【检测】标签，载入测试图片，**直接在界面测试匹配效果**，实时看匹配分数、坐标、角度
7. 关键一步：
- 方式 A：**直接保存模板文件 → 输出 .shm**，后面在你的主程序用 `read_shape_model` 加载使用
- 方式 B：**生成代码**，助手自动生成全套 HDevelop 代码（包含 draw_rectangle1、reduce_domain、create_shape_model、write_shape_model），自动把鼠标框选出来的坐标填到代码里
> 我前面给你的代码里写死 `gen_rectangle1 (ROI1, 120,180,380,450)`，**只是演示用**，工程里不会手动写这串数字，都是用两种方案：
> 1）Matching 助手鼠标框选，自动生成代码
> 2）代码里用 `draw_rectangle1` 运行时鼠标交互式框选
## 二、交互式鼠标框选代码（不用固定数字，直接鼠标拖框，推荐）
read_image (Image, 'part_template.png')
* 鼠标在图像窗口画矩形ROI，右键确认，自动返回Row1,Col1,Row2,Col2
draw_rectangle1 (WindowHandle, Row1, Column1, Row2, Column2)
gen_rectangle1 (ROI_0, Row1, Column1, Row2, Column2)
reduce_domain (Image, ROI_0, ImageReduced)
* 创建形状模板
create_shape_model (ImageReduced, 'auto', rad(-180), rad(360), 'auto', 'auto', 'use_polarity', 30, 10, ModelID)
write_shape_model (ModelID, 'part.shm')
```
运行后图片窗口出现十字光标，**直接鼠标拉框圈零件**，右键确认，自动生成 ROI，不需要手动填 120,180 这些像素值。
## 三、其他视觉软件，也是这种拖拽建模板
- VisionMaster（国产）、VisionPro：全部都是可视化拖拽框选工件，界面一键生成模板文件，几乎不用手写代码，集成商现场调试最喜欢用
> 适合项目快速落地，但是底层原理和 Halcon shape_model 完全一致
## 四、回到你之前【多模板方案】实操流程（推荐现场这么做）
1. 打开 Matching 助手，载入零件图片 A，鼠标框选 → 测试匹配 → 保存 `part01.shm`
2. 再载入零件图片 B，鼠标框选 → 测试匹配 → 保存 `part02.shm`
3. 再载入零件图片 C，鼠标框选 → 测试匹配 → 保存 `part03.shm`
4. 在线主程序循环加载这 3 个 shm 文件，依次匹配，就是我们前面多模板代码
## 五、什么时候不推荐只用助手？
- 后期打包成 C#/C++ 上位机，**程序运行阶段动态创建模板**，这种场景才需要写算子代码；
- 现场调试、制作模板、验证匹配效果，**优先 Matching 助手，效率极高**。
# 九点标定（N 点标定，2D 平面手眼标定，Eye-to-Hand 眼在外，你的场景）
> ✅ **一句话定义：九点标定 = 建立【图像像素坐标 (Row,Col)】 ↔【机械臂基坐标系 XY (mm)】之间平面映射关系**
> 前提：**所有工件、标定点必须严格在同一个 Z 高度平面！** 一旦 Z 高度变化，标定失效。
> 它不是传统相机内外参标定，**不单独标定镜头畸变**，直接拟合 2D 变换矩阵 `HomMat2D`（3×3 单应矩阵）。
> 理论最少**3 个不共线点**就可以算出仿射矩阵；工程上用 9 个点，**超定方程组最小二乘拟合，降低单点噪声带来误差，全视野精度更均匀**
## 一、原理
我们有两套坐标系：
1. **图像坐标系（像素）**：Row = 图像行（向下增大），Column = 图像列（向右增大），单位：像素
2. **机械臂基坐标系（机器人世界）**：X,Y，单位 mm；由机器人控制器读出
九点标定的目标：求 3×3 单应矩阵 HomMat2D
矩阵包含：平移、旋转、缩放、镜头轻微梯形透视畸变、坐标轴方向翻转。
Halcon 算子：`vector_to_hom_mat2d` 输入 9 组（Row, Column）和对应的 9 组机器人 (X,Y)，最小二乘求解 H 矩阵
标定完成后，任意识别到的工件像素点，调用`projective_trans_point_2d`，代入 H 矩阵，直接算出机械臂 XY；图像角度 Phi 只需要修正正负号，得到机器人 Rz。
> ⚠️重点区分：
> - 九点标定：**2D 平面映射，Eye-to-Hand 眼在外最常用**，只处理固定高度平面抓取，就是我们做视觉引导机械臂 XY+Rz 这套方案。
> - AX=XB 手眼标定：**眼在手上 Eye-in-Hand**，相机装机械臂末端，求解相机相对于法兰的空间位姿，那是另一套标定，不要混淆。
## 二、硬件准备
1. 相机固定（眼在外，相机不动），镜头调好焦距，光源稳定。
2. **标定标记**：在机械臂末端法兰上固定一个高精度小圆点 / 小方块标记（推荐实心黑圆点，亚像素识别），这个标记就是机械臂 TCP。
> ❗不要用棋盘格标定板放地上！九点标定是**机械臂带着标记，依次移动到视野内 9 个位置**，每移动到一个位置拍照，记录像素坐标 + 机器人坐标。
3. 9 个点位排布：**3 行 ×3 列，均匀铺满相机整个视野，不要集中在画面中心，不要共线**，Z 字形顺序移动。
## 三、完整实操步骤（小白现场操作版）
### 步骤 1：固定硬件，锁定高度
标定平面 = 工件抓取平面。机械臂末端标记的高度，必须和后续抓取工件的 Z 高度**完全一致**。标定过程中 Z 轴全程不动。
### 步骤 2：机械臂手动移动到第 1 个标定点
1. 操控机械臂，把末端标记移动到视野左上角（第 1 点）
2. 相机拍照，Halcon 找标记圆心，得到像素坐标 Row1, Col1
3. 在机器人示教器，读出当前机器人基坐标：RobotX1, RobotY1
4. 把两组数据存入数组
> 一定要一一对应：第 1 组像素点 ↔ 第 1 组机器人坐标，顺序绝对不能乱！
### 步骤 3：依次走完 9 个点位
按 3×3 网格依次移动机械臂，重复上面操作，一共采集 9 组配对数据：
```
Row = [R1,R2,R3,R4,R5,R6,R7,R8,R9]
Col = [C1,C2,C3,C4,C5,C6,C7,C8,C9]
RobotX = [X1,X2,X3,X4,X5,X6,X7,X8,X9]
RobotY = [Y1,Y2,Y3,Y4,Y5,Y6,Y7,Y8,Y9]
```
### 步骤 4：Halcon 算子求解 HomMat2D 矩阵
vector_to_hom_mat2d (Row, Col, RobotX, RobotY, HomMat2D)
输出 3×3 矩阵，保存矩阵文件 `write_matrix(HomMat2D,'hom_mat2d.dat','real','')`
### 步骤 5：验证标定精度（非常重要，现场必做）
拿**没有参与标定的第 10 个测试点**，移动机械臂到视野任意位置：
1. 拍照识别标记像素坐标
2. 用`projective_trans_point_2d`计算视觉输出 X,Y
3. 和示教器读出真实机器人 XY 对比，看误差
> 合格标准：整个视野内误差小于 ±0.1~0.3mm（根据项目精度要求）。如果边缘误差大，说明 9 个点分布太集中，需要重新采点铺满视野。
### 步骤 6：标定完成，上线使用
后续模板匹配得到工件像素 Row、Column，直接代入矩阵，算出机器人 XY；图像角度单独处理得到 Rz。
## 四、完整 Halcon 九点标定代码（可直接运行）
*====================九点标定主程序 眼在外Eye-to-Hand====================
* 【第一步】采集9组数据，现场运行采集，下面是示例数据，现场替换成你实际采集值
* 图像像素坐标 Row(行),Column(列)
RowPoints := [200,200,200,320,320,320,450,450,450]
ColPoints := [200,320,450,200,320,450,200,320,450]
* 机械臂基坐标系XY(单位mm)，示教器读出
RobotX := [10,10,10,20,20,20,30,30,30]
RobotY := [10,20,30,10,20,30,10,20,30]
*【第二步】求解2D单应矩阵
vector_to_hom_mat2d (RowPoints, ColPoints, RobotX, RobotY, HomMat2D)
*【第三步】保存标定矩阵，后面在线识别程序加载
write_matrix (HomMat2D, 'hom_mat2d.dat', 'real', '')
*【第四步：验证测试点】随便取一个像素点，转换为机器人坐标
TestRow := 320
TestCol := 320
projective_trans_point_2d (HomMat2D, TestRow, TestCol, TestX, TestY)
disp_message (dev_window, '测试点：视觉输出 X='+TestX+' Y='+TestY, 'window', 12,12,'black','true')
*【第五步】计算重投影误差，评估标定好坏
projective_trans_point_2d (HomMat2D, RowPoints, ColPoints, CalcRobotX, CalcRobotY)
ErrorX := CalcRobotX - RobotX
ErrorY := CalcRobotY - RobotY
RMSE := sqrt(mean(ErrorX*ErrorX + ErrorY*ErrorY))
disp_message (dev_window, '标定RMSE误差(mm)='+RMSE$'.3f','window',40,12,'red','true')
>
> RMSE 就是标定整体均方根误差；数值越小标定越好，一般要求 < 0.2mm。
## 五、角度怎么处理（很多小白踩坑）
九点标定只映射**XY 坐标**，**不会自动把图像角度转换为机器人 Rz**！
图像匹配出来的 Angle（弧度）是图像平面旋转角，需要你手动修正符号：
RobotRz := deg(Angle)
* 现场测试，如果旋转方向相反，改成 RobotRz := -deg(Angle)
为什么会反向：图像坐标系 Y 轴向下，机器人 Y 轴向上，方向相反，角度正负经常颠倒，**现场实测一次就能确定加不加负号**。
> 如果想要标定同时修正角度，行业会做**12 点标定**：9 个平移点 + 3 个旋转点，同时校正角度方向，高精度项目使用。
## 六、高频坑点（工程踩坑总结）
1. ❗Z 高度不一致：标定标记高度和工件抓取高度不一样 → 边缘位置偏移，是九点标定最常见失败原因。
2. ❗9 个点集中在画面中心：视野四角误差巨大，必须均匀铺满整张图片。
3. ❗点顺序错乱：像素点和机器人坐标配对顺序搞错，矩阵完全错误，抓取直接撞件。
4. ❗机械臂重复定位差：机械臂本身重复精度差，采集标定点自带噪声，标定误差大。
5. ❗光源波动：采集 9 个点时光照变化，标记圆心提取不准，带来误差。
6. ❗镜头畸变严重：广角镜头边缘畸变太大，九点标定只能拟合近似，这种场景建议做相机内参标定。
## 七、什么时候不用九点标定？
- 工件 Z 高度变化、工件倾斜：放弃 2D 九点标定，改用 3D 相机。
- 眼在手上（相机装机械臂末端法兰）：九点标定可以用，但行业标准做法是 AX=XB 手眼标定。
## 八、和你前面整套项目串联
1. Matching 助手框选工件，生成 shm 模板
2. 九点标定，采集 9 组点，算出 HomMat2D 保存
3. 在线拍照 → find_shape_model 得到 Row,Col,Angle
4. projective_trans_point_2d 转成机器人 X,Y
5. 修正角度得到 Rz
6. TCP 发送 X,Y,Rz 给机械臂，执行抓取
同样功能用 OpenCV 如何实现，详细介绍操作步骤并给出实现代码
# OpenCV 实现：2D 视觉引导机械臂（眼在外 Eye-to-Hand，九点标定 + 形状模板匹配，输出 XY + 旋转角）
> 目标和 Halcon 完全一致：
> 1. 模板匹配，获取工件在图像中的中心像素坐标 + 平面旋转角度
> 2. 九点标定求解**单应矩阵 H**，像素坐标 → 机械臂基坐标系 XY（mm）
> 3. 角度单独换算，输出 `X,Y,Rz` 给到机械臂
> ⚠️重要区别：
> - OpenCV**没有内置 Halcon 那种亚像素形状模板**！
> 方案选型：OpenCV 做**模板匹配有两条路线**
> - 路线 1：`matchTemplate`灰度模板：简单，但光照一变直接崩，**工业不推荐**
> - 路线 2：轮廓匹配（`findContours` + `matchShapes` + minAreaRect）：适合刚性零件，提取轮廓、最小外接矩形，获取中心 + 旋转角度，**这是工业项目用 OpenCV 做 2D 定位最常用方案**，下面我们采用这个方案。
>
>
> ✅前提：工件 Z 高度固定不变（和 Halcon 九点标定一样硬性前提）
> 开发环境：Python + OpenCV（`pip install opencv-python numpy`）
# 整体操作步骤（小白实操版）
## 阶段 1：制作模板图像（只做一次）
1. 拍一张标准工件图片，摆正、光照均匀，保存为`template.jpg`
2. 预处理：灰度、阈值，提取工件外轮廓，保存模板轮廓信息（不是保存整张图片）
> OpenCV**不能像 Halcon 一样直接生成 shm 文件**，我们提取轮廓保存，运行时比对轮廓。
## 阶段 2：九点标定（眼在外，和 Halcon 原理一模一样）
1. 机械臂末端固定标记圆点，Z 固定不动
2. 移动机械臂到 9 个位置，均匀铺满相机视野
3. 每一点：拍照 → OpenCV 识别标记圆心（像素 row,col）；同时从机器人示教器读出机械臂 XY（mm）
4. 9 组配对数据输入`cv2.findHomography()`求解**单应矩阵 H**（等价 Halcon HomMat2D）
5. 保存矩阵，在线识别时加载，像素坐标乘 H，得到机器人 XY
> `cv2.findHomography`内部就是最小二乘求解单应矩阵，等效`vector_to_hom_mat2d`
## 阶段 3：在线实时识别循环
1. 相机采集实时图像
2. 图像预处理，提取轮廓
3. 轮廓匹配，筛选和模板轮廓相似的工件轮廓
4. 对匹配成功轮廓求**最小外接矩形 minAreaRect**：返回 中心像素 (x,y)、旋转角度
5. 使用单应矩阵 H，把像素中心点转为机械臂世界坐标 X,Y
6. 修正旋转角正负，得到 Rz
7. 输出 X,Y,Rz，可以 TCP 发送给机械臂 / PLC
## 阶段 4：精度验证
取第 10 个测试点，验证像素坐标转换后的 XY 和机器人真实坐标误差。
> 重点提醒：OpenCV 图像坐标系：
> - `x`：列（横向，对应 Halcon 的 Column）
> - `y`：行（纵向，对应 Halcon 的 Row）
> OpenCV `minAreaRect` 返回的角度定义 和 Halcon 的角度定义**不一样**，后面代码里做转换。
# Python 完整代码
## 1. 轮廓模板生成脚本（一次性运行，提取模板轮廓）
> 作用：读取标准工件图片，提取轮廓并保存到文件，替代 Halcon 的 shm 模板
import cv2
import numpy as np
def create_template_contour(img_path, save_path="template_contour.npy"):
# 读取模板图片
img = cv2.imread(img_path)
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# 二值化，根据你的现场阈值自行调整
_, binary = cv2.threshold(gray, 80, 255, cv2.THRESH_BINARY_INV)
# 找轮廓
contours, _ = cv2.findContours(binary, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
# 取面积最大轮廓作为工件模板轮廓
template_contour = max(contours, key=cv2.contourArea)
# 保存轮廓
np.save(save_path, template_contour)
print("模板轮廓已保存到", save_path)
return template_contour
if __name__ == "__main__":
create_template_contour("template.jpg")
## 2. 九点标定脚本（一次性运行，计算单应矩阵 H）
import cv2
import numpy as np
def nine_point_calibration():
# ===================== 【这里替换成你现场采集的9组数据！】=====================
# 像素坐标 (col, row) → OpenCV (x,y)
pixel_points = np.array([
[200, 200],
[320, 200],
[450, 200],
[200, 320],
[320, 320],
[450, 320],
[200, 450],
[320, 450],
[450, 450]
], dtype=np.float32)
# 机械臂基坐标 X,Y 单位 mm，示教器读出
robot_points = np.array([
[10, 10],
[10, 20],
[10, 30],
[20, 10],
[20, 20],
[20, 30],
[30, 10],
[30, 20],
[30, 30]
], dtype=np.float32)
# ==========================================================================
# 求解单应矩阵，等效Halcon vector_to_hom_mat2d
H, mask = cv2.findHomography(pixel_points, robot_points, cv2.RANSAC, 5.0)
print("单应矩阵 H：")
print(H)
# 保存标定矩阵
np.save("homography_matrix.npy", H)
print("标定矩阵已保存 homography_matrix.npy")
# ============ 验证标定精度 ============
test_pixel = np.array([[320, 320]], dtype=np.float32)
test_robot = cv2.perspectiveTransform(test_pixel, H)
print(f"测试点像素(320,320) → 机械臂坐标 X={test_robot[0][0]:.2f}, Y={test_robot[0][1]:.2f}")
# 计算重投影误差
calc_robot = cv2.perspectiveTransform(pixel_points, H)
err = calc_robot - robot_points
rmse = np.sqrt(np.mean(np.sum(err**2, axis=1)))
print(f"标定RMSE误差(mm)：{rmse:.3f}")
return H
if __name__ == "__main__":
nine_point_calibration()
## 3. 在线实时识别主程序（循环拍照，输出 X,Y,Rz）
import cv2
import numpy as np
import socket
# TCP发送函数，发送位姿给机械臂（和前面Halcon配套）
def send_pose(robotX, robotY, robotRz):
try:
s = socket.socket()
s.connect(("192.168.1.10",8080))
msg = f"X={robotX:.2f},Y={robotY:.2f},Rz={robotRz:.2f}"
s.send(msg.encode('utf-8'))
s.close()
except Exception as e:
print("发送失败", e)
if __name__ == "__main__":
# 加载模板轮廓 + 标定矩阵
template_contour = np.load("template_contour.npy")
H = np.load("homography_matrix.npy")
# 开启相机 0=USB摄像头；工业GigE相机需要替换为工业相机SDK
cap = cv2.VideoCapture(0)
cap.set(cv2.CAP_PROP_FRAME_WIDTH, 640)
cap.set(cv2.CAP_PROP_FRAME_HEIGHT, 480)
# 模板轮廓面积，用于过滤干扰
template_area = cv2.contourArea(template_contour)
match_threshold = 0.15 # 轮廓匹配阈值，越小越严格，范围0~1
while True:
ret, frame = cap.read()
if not ret:
break
img_draw = frame.copy()
gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
_, binary = cv2.threshold(gray, 80, 255, cv2.THRESH_BINARY_INV)
contours, _ = cv2.findContours(binary, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
best_score = 999
best_rect = None
for cnt in contours:
area = cv2.contourArea(cnt)
if area < template_area * 0.5 or area > template_area * 1.5:
continue
# 轮廓匹配，0=完全一致
score = cv2.matchShapes(template_contour, cnt, cv2.CONTOURS_MATCH_I1, 0.0)
if score < match_threshold and score < best_score:
best_score = score
best_rect = cv2.minAreaRect(cnt)
if best_rect is not None:
# minAreaRect 返回：(中心(x,y), (宽,高), 角度)
(px, py), (w, h), angle = best_rect
# 像素中心点转机械臂XY
pixel_pt = np.array([[px, py]], dtype=np.float32)
robot_pt = cv2.perspectiveTransform(pixel_pt, H)
rx = robot_pt[0][0]
ry = robot_pt[0][1]
# =========角度转换【重点！OpenCV角度定义坑】========
# OpenCV minAreaRect角度范围 [-90,0]，和Halcon定义不一样，需要转换
rz = angle
# 现场测试，角度反向就 rz = -rz
print(f"像素点 x={px:.1f},y={py:.1f} | 机械臂 X={rx:.2f}, Y={ry:.2f}, Rz={rz:.2f}")
# 绘制框和文字
box = cv2.boxPoints(best_rect)
box = np.int64(box)
cv2.drawContours(img_draw, [box], 0, (0,255,0), 2)
cv2.putText(img_draw, f"X:{rx:.1f} Y:{ry:.1f} Rz:{rz:.1f}",
(int(px),int(py)), cv2.FONT_HERSHEY_SIMPLEX,0.5,(0,0,255),1)
# 发送给机械臂
send_pose(rx, ry, rz)
else:
cv2.putText(img_draw, "No match", (20,30), cv2.FONT_HERSHEY_SIMPLEX,0.6,(0,0,255),2)
cv2.imshow("Vision", img_draw)
key = cv2.waitKey(30)
if key == ord('q'):
break
cap.release()
cv2.destroyAllWindows()
# 关键知识点 & 和 Halcon 对比（工程重点）
## 1. 轮廓匹配 `matchShapes` 原理
只比较轮廓几何形状，**灰度明暗不敏感**，类似 Halcon 形状模板；
缺点：
- 没有原生亚像素精度（需要自己写亚像素轮廓提取）
- 抗遮挡弱；Halcon shape_model 支持局部轮廓匹配，`matchShapes`是整体轮廓比对，工件局部遮挡直接匹配失败
- 不支持大范围旋转搜索的优化，大角度搜索性能差
> 如果工件经常局部遮挡，OpenCV 这套轮廓匹配方案就不太稳。
## 2. 单应矩阵转换函数
- Halcon：`projective_trans_point_2d(HomMat2D,Row,Col,RobotX,RobotY)`
- OpenCV：`cv2.perspectiveTransform(pixel_array, H)`
数学原理完全一致，都是单应变换。
## 3. 角度大坑，一定要现场调
OpenCV `minAreaRect` 角度规则：
> 当矩形长边在竖直方向，角度从 - 90 向 0 变化；
> 和 Halcon 形状模板输出的 Phi 定义不同，**直接拿来用旋转方向大概率不对**。
> 必须现场放工件测试，按需加负号：`rz = -angle`
## 4. 标定标记圆心提取（补充代码片段）
九点标定采集图像时，需要找到标记圆点，下面是圆点检测代码（替换上面采集时的坐标获取）
```
# 找圆形标记获取圆心
circles = cv2.HoughCircles(gray, cv2.HOUGH_GRADIENT, 1, 20, param1=50,param2=30,minRadius=5,maxRadius=30)
if circles is not None:
cx, cy, r = circles[0][0]
```
# 5. OpenCV 这套方案的工程短板（对比 Halcon）
1. 轮廓匹配整体比对，**工件部分遮挡容易匹配失败**；Halcon shape_model 是局部边缘搜索，抗遮挡强
2. 没有原生亚像素，定位精度上限更低；想要亚像素，需要自己实现`subPixel边缘`
3. 没有自带稳定的图像采集、硬触发接口；工业相机需要额外 SDK 对接（Basler pypylon，海康 SDK）
4. 没有官方技术支持，遇到偶发匹配 bug，需要自己啃底层算法
# 6. 选型建议
- 学习原理、原型验证、简单低精度场景：OpenCV 这个方案完全够用
- 量产 24 小时产线、工件有轻微遮挡，追求稳定：优先 Halcon 或者国产 VisionMaster
同样的功能用 VisionMaster 实现过程详细介绍并给出实现代码
# VisionMaster（VM）实现【2D 特征模板匹配 + N 点九点标定，引导机械臂输出 X,Y,Rz】完整教程
> 目标：和前面 Halcon、OpenCV 功能完全一致，**眼在外（相机固定不动），固定 Z 平面抓取**
> VM 是海康图形化拖拽式视觉软件，底层自带**高精度特征匹配（等效 Halcon shape_model）、N 点标定模块、标定转换模块**，不用手写复杂图像算法，现场调试速度远快于 OpenCV；支持 C# SDK 二次开发。
> 生成文件：**模板文件 .vmtpl、标定文件 .cal、工程方案 .vmsln**
## 一、核心原理
1. **特征匹配（快速匹配 / 高精度特征匹配）**：在图像上框选零件，提取边缘特征生成模板，运行时搜索模板，输出像素坐标（Px,Py）+ 图像旋转角度 Angle（亚像素），和 Halcon 形状模板逻辑几乎一样，抗遮挡、抗轻微光照变化。
2. **N 点标定（九点标定）**：VM 内置【N 点标定】工具，输入 9 组配对数据（图像像素点、机械臂 BASE 坐标系 XY），求解仿射 / 单应变换矩阵，保存`.cal`标定文件；
3. **标定转换模块**：输入特征匹配得到的像素 Px,Py，加载`.cal`标定文件，直接输出**机械臂物理坐标 X,Y (mm)**；角度只需要修正正负，得到 Rz。
> ✅ 重点：**VM 图形界面可以全部做完，不用写代码；上位机集成时，用 C# SDK 加载方案调用流程**。
## 二、图形界面操作详细步骤（现场调试优先用这个）
### 阶段 1：硬件准备
1. 工业相机固定，镜头对焦完成，光源稳定；**标定平面 = 工件抓取平面，全程 Z 高度固定**。
2. 机械臂末端贴高精度圆形标记（黑色实心圆点），作为 TCP 标记。
### 阶段 2：新建 VM 方案，添加图像源
1. 打开 VisionMaster → 新建通用方案；
2. 左侧工具箱拖入【图像源】，连接海康工业相机（或者本地图片用于调试）；
3. 设置相机触发：软件触发 / 硬触发（产线推荐硬触发）。
### 阶段 3：制作特征模板（替代 Halcon shm 模板，鼠标拖拽框选）
1. 左侧【定位】→ 拖入 **高精度特征匹配**（推荐，亚像素，等效 Halcon shape_model），图像输入接图像源。
2. 双击打开配置窗口，【特征模板】标签页 → 创建模板。
3. 在图像窗口鼠标画 ROI 框选工件，软件自动提取工件边缘特征；可以橡皮擦删除多余干扰轮廓。
4. 设置参数：角度搜索范围 ±180°、匹配阈值（0~1，一般 0.7~0.85）、金字塔层数。
5. 测试匹配：载入多张测试图片验证，观察匹配分数；保存模板到`.vmtpl`。
>
> 多模板方案：拖多个【高精度特征匹配】模块，分别创建不同零件模板，逻辑分支判断哪一个匹配成功。
### 阶段 4：九点标定（N 点标定模块）
1. 拖入【圆查找】模块，输入图像来自图像源；用来识别机械臂末端标记圆点，输出圆心像素坐标 Px,Py。
2. 拖入【N 点标定】模块。
- 平移次数 = 9，旋转次数 = 0（纯九点平移标定，不需要旋转点）
- 图像点输入：圆查找输出的圆心 Px,Py
3. 采集 9 组配对数据（重点！顺序不能乱）
1. 示教机械臂，移动标记到视野第 1 个点位；
2. 相机拍照，圆查找得到像素 (Px1,Py1)；
3. 从机械臂示教器读取 BASE 坐标系物理坐标 (X1,Y1)；
4. 将这一组【图像点 + 机械臂物理点】填入 N 点标定；
5. 重复，一共采集 9 个点位，均匀铺满整个相机视野。
4. 执行 N 点标定模块，软件自动求解变换矩阵，**评估标定状态 = 0 代表正常**，查看平移平均像素误差，建议＜0.5 像素；
5. 点击【保存标定文件】，输出`.cal`标定文件。
### 阶段 5：标定转换（像素坐标转机械臂 XY）
1. 拖入【标定转换】模块
- 标定文件：加载刚才保存的`.cal`
- 输入图像点：高精度特征匹配输出的像素中心点 (Px,Py)
- 输出：机械臂物理坐标 X (mm), Y (mm)
2. 角度处理：特征匹配输出图像角度 Angle，**现场测试，按需加负号得到 Rz**（和 Halcon 一样，图像坐标系 Y 向下，角度方向可能反转）。
### 阶段 6：通信输出（发给机械臂）
拖入【通信管理】，TCP Server，把 X,Y,Rz 拼接字符串发给机械臂控制器。
### 阶段 7：整体连线逻辑
图像源 → 高精度特征匹配 → 标定转换 → 输出 X,Y
高精度特征匹配输出 Angle → 脚本修正角度 Rz
通信模块打包`X=xx,Y=xx,Rz=xx`发送给机械臂
## 三、C# SDK 二次开发代码（上位机调用 VM 方案，商用项目使用）
> 环境准备：安装 VisionMaster SDK；VS 新建 C# x64 项目，引用 `VM.Core.dll`、`VM.PlatformSDKCS.dll`。
> 前提：已经在 VM 软件里做完上面流程，保存工程为 `RobotLoc.vmsln`，包含特征匹配、标定转换模块，标定文件已经嵌入方案内。
using System;
using HIKVISION.VM;
namespace VMRobotVision
{
class Program
{
//VM方案对象
private static VmSolution _vmSolution;
static void Main(string[] args)
{
//1. 初始化VM系统
VMSystem vmSys = new VMSystem();
vmSys.Initialize();
//2.加载预先在VM软件做好的方案
string slnPath = @"D:\VM_Project\RobotLoc.vmsln";
_vmSolution = new VmSolution();
bool loadOk = _vmSolution.Load(slnPath);
if (!loadOk)
{
Console.WriteLine("VM方案加载失败！");
return;
}
Console.WriteLine("方案加载成功");
//3.循环执行视觉流程
while (true)
{
Console.WriteLine("按回车触发拍照识别，q退出");
string key = Console.ReadLine();
if (key == "q") break;
//执行VM内整个流程（相机采集+特征匹配+标定转换）
bool runRet = _vmSolution.Run();
if (!runRet)
{
Console.WriteLine("流程执行失败");
continue;
}
//====读取模块输出结果====
//高精度特征匹配输出：像素坐标、角度、匹配分数
float pixelX = 0, pixelY = 0, imgAngle = 0, score = 0;
_vmSolution.GetModuleOutput("高精度特征匹配1", "中心X", ref pixelX);
_vmSolution.GetModuleOutput("高精度特征匹配1", "中心Y", ref pixelY);
_vmSolution.GetModuleOutput("高精度特征匹配1", "角度", ref imgAngle);
_vmSolution.GetModuleOutput("高精度特征匹配1", "匹配分数", ref score);
if (score < 0.7f)
{
Console.WriteLine("工件未匹配");
continue;
}
//标定转换模块输出机械臂物理XY(mm)
float robotX = 0, robotY = 0;
_vmSolution.GetModuleOutput("标定转换1", "物理X", ref robotX);
_vmSolution.GetModuleOutput("标定转换1", "物理Y", ref robotY);
//角度修正，现场实测判断是否需要负号
float robotRz = imgAngle;
//robotRz = -imgAngle;
Console.WriteLine($"匹配成功，像素({pixelX:F2},{pixelY:F2})");
Console.WriteLine($"机械臂坐标 X:{robotX:F3} mm, Y:{robotY:F3} mm, Rz:{robotRz:F2} °");
//====TCP发送坐标给机械臂，这里封装发送函数====
SendRobotTcp(robotX, robotY, robotRz);
}
//释放资源
_vmSolution.Unload();
vmSys.UnInitialize();
}
//TCP发送到机械臂
static void SendRobotTcp(float x, float y, float rz)
{
try
{
System.Net.Sockets.TcpClient client = new System.Net.Sockets.TcpClient();
client.Connect("192.168.1.100", 5000);
string sendStr = $"X={x:F2},Y={y:F2},Rz={rz:F2}";
byte[] buf = System.Text.Encoding.ASCII.GetBytes(sendStr);
client.GetStream().Write(buf, 0, buf.Length);
client.Close();
}
catch (Exception ex)
{
Console.WriteLine("发送失败:" + ex.Message);
}
}
}
}
```
## 四、VM 内置脚本代码（VM 软件内部脚本模块，不用开 VS，直接在流程内写）
如果你不想用 C# 上位机，直接在 VM 流程里面加【脚本模块】，读取结果、打包 TCP 发送：
using System;
using Hik.Script.Methods;
class UserScript : ScriptMethods, IProcessMethods
{
public bool Process()
{
float px, py, angle, score, rx, ry;
GetFloatValue("高精度特征匹配1.中心X", ref px);
GetFloatValue("高精度特征匹配1.中心Y", ref py);
GetFloatValue("高精度特征匹配1.角度", ref angle);
GetFloatValue("高精度特征匹配1.匹配分数", ref score);
GetFloatValue("标定转换1.物理X", ref rx);
GetFloatValue("标定转换1.物理Y", ref ry);
if(score>0.7)
{
float rz = angle;
//rz = -angle;
string sendData = $"X={rx:F2},Y={ry:F2},Rz={rz:F2}";
SetStringValue("SendText", sendData);
}
return true;
}
}
## 五、VM / Halcon / OpenCV 横向对比（这套 2D 机械臂定位场景）
## 六、高频坑点
1. **N 点标定 9 个点必须铺满视野**，集中在画面中心，四角误差会很大。
2. 标定 Z 高度必须和抓取工件高度完全一致，否则标定失效。
3. VM【高精度特征匹配】角度定义和 Halcon 略有差异，**Rz 正负号必须现场实测一次**。
4. 不要修改镜头光圈焦距，一旦改动，必须**重新九点标定**。
5. Runtime 许可：VM 每一台产线工控机需要单独 Runtime 授权，开发环境免费。
6. 多模板：VM 中放多个特征匹配模块，并行执行，用条件分支选取匹配分数最高的工件。
# 核心结论
你说得非常关键：**前面讲的 Halcon 九点标定、OpenCV findHomography、VisionMaster N 点标定，全部都是【平面单应拟合】，它是把「镜头畸变 + 透视 + 缩放 + 旋转平移」打包，用一个 3×3 矩阵整体近似拟合。**
> 当镜头畸变比较小（远心镜头 / 高质量定焦镜头、视野不大），效果尚可；
> 普通工业定焦镜头，画面**四角离中心越远，镜头径向畸变（桶形 / 枕形）带来误差会明显变大**。
> 👉 **九点标定不能消除畸变，只能 “近似补偿畸变”，只在标定采样过的 9 个点附近精度好；四角没有标定点的区域，畸变带来的误差会暴露出来。**
## 1. 区分两个概念：相机内参标定 vs N 点（九点）手眼平面标定
### ① 相机内参标定（棋盘格标定，专门解镜头畸变）
求解：
- 内参矩阵（焦距、主点）
- 畸变系数 k1,k2,k3,p1,p2（径向畸变、切向畸变）
作用：**对整张图像每个像素做畸变校正，从根源消除镜头本身的形变**，图像先矫正成理想无畸变图像，再做定位 + 坐标转换。
### ② N 点 / 九点标定（单应矩阵，你前面学的这套）
不分离镜头畸变，直接拿 9 组像素→机械臂坐标，拟合一个全局线性变换。
数学假设：图像到世界平面是**理想透视变换**；镜头存在畸变时，这个假设本身不成立。
> 本质：用最小二乘法强行用一个平面变换去拟合带畸变的非线性图像。标定点覆盖到的区域误差被压低；远离标定点区域，畸变误差会显现。
## 2. 两种方案对比（针对镜头畸变场景）
### 方案 A：只做九点标定（之前方案）
✅ 优点：操作简单，现场调试快，代码少
❌ 缺点：**畸变大的镜头，画面四角精度差；更换镜头、光圈、焦距后必须重采 9 点**
适用：小视野、低畸变镜头、对四角精度要求不高的场景。
### 方案 B：【棋盘格标定去畸变 → 九点 N 点标定】推荐高精度场景
完整流水线（解决你担心的边缘畸变问题）：
1. **棋盘格标定板拍摄多张不同角度图片 → 求解相机内参 + 畸变系数**
2. **图像预处理：使用内参、畸变系数对图像做去畸变矫正（undistort）**，矫正后图片消除镜头本身的桶形 / 枕形畸变
3. 在**矫正后的图像**上，再执行九点 N 点标定（像素点已经是无畸变的理想像素），求单应矩阵
4. 在线运行：相机原图 → 去畸变 → 模板匹配获取矫正后像素坐标 → 单应矩阵转机械臂 XY
> 这个方案，**镜头畸变被提前消除，全视野（中心 + 四角）精度均匀**。
> Halcon / OpenCV / VisionMaster 都支持这套流程。
## 3. OpenCV 增加【相机内参 + 畸变校正】完整代码扩展
> 在你上一版 OpenCV 代码基础上增加畸变校正，完整流程：
> 步骤 1：拍摄棋盘格，标定得到内参、畸变系数（一次性操作）
> 步骤 2：在线采集原图，先 undistort 去除畸变，再轮廓匹配 + 九点单应变换
### 3.1 棋盘格标定脚本（一次性运行，求内参、畸变系数）
import cv2
import numpy as np
import glob
# 棋盘格内角点数量：横向9个，纵向6个，按你的标定板修改
chess_w, chess_h = 9,6
objp = np.zeros((chess_w*chess_h,3), np.float32)
objp[:,:2] = np.mgrid[0:chess_w,0:chess_h].T.reshape(-1,2)
obj_points = [] # 世界点
img_points = [] # 图像点
images = glob.glob("chess/*.jpg") # 拍20张左右不同角度棋盘格放到chess文件夹
for fname in images:
img = cv2.imread(fname)
gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
ret, corners = cv2.findChessboardCorners(gray, (chess_w,chess_h),None)
if ret == True:
obj_points.append(objp)
#亚像素细化角点
criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 30, 0.001)
corners2 = cv2.cornerSubPix(gray,corners,(11,11),(-1,-1),criteria)
img_points.append(corners2)
# 标定，求解内参、畸变系数
ret, mtx, dist, rvecs, tvecs = cv2.calibrateCamera(obj_points, img_points, gray.shape[::-1], None, None)
print("相机内参mtx：\n",mtx)
print("畸变系数dist：\n",dist)
#保存
np.save("mtx.npy",mtx)
np.save("dist.npy",dist)
### 3.2 在线识别主程序【增加去畸变】
import cv2
import numpy as np
#加载内参畸变
mtx = np.load("mtx.npy")
dist = np.load("dist.npy")
#加载九点标定单应矩阵
H = np.load("homography_matrix.npy")
cap = cv2.VideoCapture(0)
template_contour = np.load("template_contour.npy")
template_area = cv2.contourArea(template_contour)
match_threshold = 0.15
while True:
ret, frame = cap.read()
if not ret:break
h,w = frame.shape[:2]
# ==========核心：畸变矫正 ==========
newcameramtx, roi = cv2.getOptimalNewCameraMatrix(mtx,dist,(w,h),1,(w,h))
dst = cv2.undistort(frame, mtx, dist, None, newcameramtx)
#裁剪黑边
x,y,ww,hh = roi
dst = dst[y:y+hh, x:x+ww]
#后续轮廓匹配，全部在矫正后的dst图像上处理
gray = cv2.cvtColor(dst, cv2.COLOR_BGR2GRAY)
_, binary = cv2.threshold(gray, 80,255,cv2.THRESH_BINARY_INV)
contours, _ = cv2.findContours(binary, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
best_rect = None
best_score = 999
for cnt in contours:
area = cv2.contourArea(cnt)
if area < template_area*0.5 or area>template_area*1.5:
continue
score = cv2.matchShapes(template_contour,cnt,cv2.CONTOURS_MATCH_I1,0)
if score < match_threshold and score < best_score:
best_score = score
best_rect = cv2.minAreaRect(cnt)
if best_rect is not None:
(px,py),(ww,hh),angle = best_rect
pixel_pt = np.array([[px,py]],dtype=np.float32)
robot_pt = cv2.perspectiveTransform(pixel_pt, H)
rx, ry = robot_pt[0][0], robot_pt[0][1]
rz = angle
print(f"X={rx:.2f},Y={ry:.2f},Rz={rz:.2f}")
box = cv2.boxPoints(best_rect)
box = np.int64(box)
cv2.drawContours(dst,[box],0,(0,255,0),2)
cv2.imshow("undistort_img",dst)
k = cv2.waitKey(30)
if k == ord('q'):
break
cap.release()
cv2.destroyAllWindows()
## 4. Halcon 对应的畸变校正流程
1. 使用`calibrate_cameras`，棋盘格标定，得到相机内参 + 畸变系数
2. `gen_image_undistort`或者`change_radial_distortion_image`对原图矫正
3. 在矫正后的图像上，采集 9 个标定点，做`vector_to_hom_mat2d`九点标定
> 优点：Halcon 标定、亚像素角点提取更稳定；
> 注意：**九点标定的标定点图像，必须使用矫正后的图像，不能直接原图**
## 5. VisionMaster 处理镜头畸变
VM 图形界面直接自带：【相机标定】模块（棋盘格内参标定）
1. 拖入【相机标定】模块，拍摄棋盘格，计算畸变系数
2. 开启图像流的**畸变校正**，输出矫正后的图像流
3. 矫正图像送入【N 点标定】做九点标定，再做特征匹配
> 全部可视化，不用手写内参代码。
## 6. 选型建议（非常实用）
1. **远心镜头**：几乎没有畸变 → 直接九点标定足够，不需要棋盘格内参标定。
2. **普通定焦镜头，视野大，四角精度要求高**：必须做【棋盘格相机标定 + 去畸变 + N 点九点标定】，消除桶形畸变带来的四角误差。
3. **小视野普通镜头，精度要求 ±0.3~0.5mm**：单纯九点标定可以勉强够用，尽量把 9 个标定点延伸到视野四个角落，用更多标定点（比如 12/16 点）降低畸变带来的拟合误差。
## 7. 补充一个误区
很多人以为：**标更多点（16 点、25 点）就可以替代畸变校正**。
❌不行。
畸变是非线性的；单应矩阵是线性变换。哪怕用 25 点最小二乘拟合，依然只是**近似拟合非线性畸变**，不能真正消除畸变。
想要全视野均匀高精度，**必须先做相机内参标定、图像去畸变**。
Halcon 完整棋盘格相机标定 + 图像去畸变 + 九点 N 点标定的完整 HDevelop 代码。
> 整套流水线：
> 原图 → 相机标定求解内参畸变 → 图像去畸变（消除桶形 / 枕形畸变）→ 在矫正图上做九点标定求 HomMat2D → 特征模板匹配（shape_model）→ 像素转机械臂 XY，输出 X,Y,Rz
> 前提：
> 1. 眼在外 Eye-to-Hand，工件在固定 Z 平面；
> 2. 棋盘格拍摄多幅图像做相机标定；
> 3. **九点标定点，全部在【去畸变后的图像】采集**（关键点！不能用原始带畸变图片）
## 一、阶段 1：相机标定（棋盘格，一次性执行，求相机内参 + 畸变系数）
HDevelop 代码
* ====================== 【1.相机标定，棋盘格】======================
* 棋盘格参数：内角点数量 Row行，Col列，棋盘格方块尺寸mm
CalibBoardRow := 9
CalibBoardCol := 6
CellSize := 5.0
* 创建标定模型
create_calib_model ('calib_board', CalibBoardRow, CalibBoardCol, CellSize, [], [], CalibModelID)
* 读取多张棋盘格图片（建议15~20张，多角度，远近，铺满画面）
ImageFiles := ['calib/chess_01.png','calib/chess_02.png','calib/chess_03.png','calib/chess_04.png','calib/chess_05.png']
NumImg := |ImageFiles|
for Index := 0 to NumImg -1 by 1
read_image (Image, ImageFiles[Index])
* 添加图像到标定模型，自动提取棋盘格角点
add_calib_image (Image, CalibModelID, Row, Column)
endfor
* 执行相机标定，得到相机内参、畸变、外参
calibrate_cameras (CalibModelID, CameraParam, CameraPose, Errors)
* 保存相机参数（后面在线程序加载）
write_cam_par (CameraParam, 'camera_param.dat')
* 释放标定模型
clear_calib_model (CalibModelID)
* 打印相机参数，查看畸变系数
disp_message (WindowHandle, '相机标定完成', 'window', 12, 12, 'black', 'true')
> CameraParam 里面包含：焦距、主点、径向畸变 k1,k2,k3，切向畸变 p1,p2。
## 二、阶段 2：九点标定（**在去畸变后的图像采集 9 组点**，一次性执行）
> 操作：机械臂标记移动 9 个位置，**相机原图先去畸变，再提取标记圆心，得到矫正后像素坐标**，配对机械臂 BASE 坐标。
* ======================【2.九点标定（矫正后图像上采集）】======================
* 加载前面保存好的相机内参
read_cam_par ('camera_param.dat', CameraParam)
* -----------【现场采集的9组数据，替换为你现场实际值】-----------
* 【去畸变后的图像像素坐标 Row, Column】
RowPoints := [200,200,200,320,320,320,450,450,450]
ColPoints := [200,320,450,200,320,450,200,320,450]
* 机械臂基坐标系XY mm，示教器读取
RobotX := [10,10,10,20,20,20,30,30,30]
RobotY := [10,20,30,10,20,30,30,20,10]
* -------------------------------------------------------------
* 求解单应矩阵 HomMat2D，像素(矫正后) → 机械臂XY
vector_to_hom_mat2d (RowPoints, ColPoints, RobotX, RobotY, HomMat2D)
* 保存九点标定矩阵
write_matrix (HomMat2D, 'hom_mat2d.dat', 'real', '')
* 验证：重投影误差
projective_trans_point_2d (HomMat2D, RowPoints, ColPoints, CalcRobotX, CalcRobotY)
ErrorX := CalcRobotX - RobotX
ErrorY := CalcRobotY - RobotY
RMSE := sqrt(mean(ErrorX*ErrorX + ErrorY*ErrorY))
disp_message (WindowHandle, '九点标定RMSE(mm)='+RMSE$'.3f', 'window', 40, 12, 'red', 'true')
## 三、阶段 3：在线识别完整主程序（重点：原图→去畸变→模板匹配→坐标转换）
> 流程：相机拍照原图 → 图像去畸变校正 → shape_model 特征模板匹配得到矫正后 Row/Col/Angle → projective_trans_point_2d 转机械臂 XY → 角度修正得到 Rz → TCP 发送给机械臂
* ======================【3.在线识别主程序】======================
dev_close_window ()
dev_update_off ()
* 加载相机内参、九点标定矩阵、shape模板
read_cam_par ('camera_param.dat', CameraParam)
read_matrix ('hom_mat2d.dat', HomMat2D)
read_shape_model ('part_template.shm', ModelID)
* 打开窗口，读取测试图像（工业现场替换为grab_image采集相机）
read_image (ImageRaw, 'test_img.png')
get_image_size (ImageRaw, W, H)
dev_open_window (0, 0, W, H, 'black', WindowHandle)
* =========核心：对原始图像做径向畸变矫正=========
* 根据相机参数生成校正映射
gen_radial_distortion_map (Map, CameraParam, 'bilinear')
* 原始图像映射矫正，得到无畸变图像
map_image (ImageRaw, Map, ImageUndist)
* 在【去畸变后的图像】做形状模板匹配
find_shape_model (ImageUndist, ModelID, rad(-180), rad(180), 0.7, 0, 0, 'least_squares', 0, 0.7, Row, Column, Angle, Score)
if(|Row|>0)
* 取第一个匹配结果
R = Row[0]
C = Column[0]
AngRad = Angle[0]
ScoreVal = Score[0]
* 矫正后像素坐标 → 机械臂XY
projective_trans_point_2d (HomMat2D, R, C, RobotX, RobotY)
* 角度转为角度制；现场按需加负号 RobotRz := -deg(AngRad)
RobotRz := deg(AngRad)
disp_message (WindowHandle, '匹配成功 Score='+ScoreVal$'.3f', 'window', 10,10,'black','true')
disp_message (WindowHandle, 'Robot X='+RobotX$'.3f'+' Y='+RobotY$'.3f'+' Rz='+RobotRz$'.2f', 'window',30,10,'black','true')
* 绘制匹配轮廓
get_shape_model_contours (ModelContours, ModelID, 1)
vector_to_hom_mat2d (0,0, R, C, AngRad, HomMat2D, HomMat2DTrans)
affine_trans_contour_xld (ModelContours, ContoursAffin, HomMat2DTrans)
dev_display (ImageUndist)
dev_display (ContoursAffin)
else
disp_message (WindowHandle, '未匹配到工件', 'window',10,10,'red','true')
endif
* 释放资源
clear_shape_model (ModelID)
# 关键要点（必须注意，很容易踩坑）
1. **两套图像不能混淆**
- 相机标定：原始相机拍摄的带畸变图片
- 九点采集标定点：**必须使用去畸变后的图片**，提取标定点圆心；
- 在线模板匹配：同样在去畸变图上运行。
如果九点标定点用原图像素，而匹配在矫正图，坐标完全错乱。
2. `gen_radial_distortion_map` 只需要生成一次 map，可以保存映射文件，在线循环直接加载，加速运行。
write_image (Map, 'map.tif')
read_image (Map, 'map.tif')
3. 镜头光圈、焦距一旦调整，**必须重新做相机标定（内参 + 畸变）**，然后重新九点标定。
4. 远心镜头：畸变极小，可以跳过`gen_radial_distortion_map`这一步，直接原图九点标定。
# 整套流程顺序总结
1. 拍摄 15~20 张棋盘格图片，运行【相机标定代码】，输出`camera_param.dat`
2. 机械臂示教 9 个标定点，**每张图片原图做去畸变**，在矫正图识别标记圆心，收集 9 组矫正后像素 + 机械臂 XY → 运行九点标定代码，输出`hom_mat2d.dat`
3. 在矫正后的图片，使用 Matching 助手制作 shape 模板，保存`part_template.shm`
4. 在线程序：相机抓取原图 → map_image 去畸变 → find_shape_model → projective_trans_point_2d → X,Y,Rz 输出给机械臂
# 对比简化版（不带畸变校正）
- 不带畸变校正：原始图直接九点标定，**畸变是拟合在 HomMat 矩阵里面**，四角误差大；
- 带这套畸变校正：先数学消除镜头非线性畸变，九点标定只负责平面仿射 / 透视映射，**全画面精度均匀**，适合大视野、高精度场景。
功能：相机抓拍原图 → 径向畸变校正 → 形状模板匹配 → 九点单应矩阵坐标转换 → 输出机械臂 X,Y,Rz
> 配套前面 HDevelop 代码：棋盘格标定得到`camera_param.dat`、九点标定`hom_mat2d.dat`、形状模板`part_template.shm`
> 开发环境：Visual Studio，.NET Framework /.NET6+，引用 `halcondotnet.dll`、`hdevengine_dotnet.dll`
> 注意：**所有坐标逻辑和 HDevelop 完全对齐；像素是矫正后图像坐标**
## 引用命名空间
using System;
using HalconDotNet;
using System.Net.Sockets;
using System.Text;
## 完整主类代码
namespace HalconRobotVision
{
class VisionRobot
{
// Halcon句柄
private HImage _imgRaw;
private HImage _imgUndist;
private HMap _distortMap;
private HCamPar _camParam;
private HMatrix _homMat2D;
private HShapeModel _shapeModel;
// 窗口句柄（可选，用于显示图像，产机可删除）
private HWindow _win;
public VisionRobot()
{
// 初始化Halcon引擎
HOperatorSet.HalconInit();
}
/// <summary>
/// 加载标定文件、模板、畸变映射（一次性初始化，程序启动调用一次）
/// </summary>
public bool LoadResources()
{
try
{
// 1.加载相机内参（棋盘格标定输出）
_camParam = new HCamPar();
_camParam.ReadCamPar("camera_param.dat");
// 2.生成径向畸变校正映射（只生成一次）
_distortMap = new HMap();
HOperatorSet.GenRadialDistortionMap(_distortMap, _camParam, "bilinear");
//3.加载九点标定单应矩阵
_homMat2D = new HMatrix();
_homMat2D.ReadMatrix("hom_mat2d.dat");
//4.加载shape模板
_shapeModel = new HShapeModel();
_shapeModel.ReadShapeModel("part_template.shm");
// 创建显示窗口，产线工控机可以注释掉
_win = new HWindow();
return true;
}
catch (Exception ex)
{
Console.WriteLine("资源加载失败：" + ex.Message);
return false;
}
}
/// <summary>
/// 视觉主流程：输入原图，输出机械臂 X,Y,Rz
/// 返回值：是否匹配成功
/// </summary>
public bool RunVision(HImage imgRaw, out double robotX, out double robotY, out double robotRz, out double score)
{
robotX = 0;
robotY = 0;
robotRz = 0;
score = 0;
try
{
_imgRaw = imgRaw;
// ============【核心：图像去畸变校正】============
_imgUndist = new HImage();
HOperatorSet.MapImage(_imgRaw, _distortMap, _imgUndist);
// ============【形状模板匹配，在矫正后图像上】============
HTuple row, col, angle, scoreTuple;
HOperatorSet.FindShapeModel(_imgUndist, _shapeModel, -180 * Math.PI / 180, 180 * Math.PI / 180,
0.7, 0, 0, "least_squares", 0, 0.7, out row, out col, out angle, out scoreTuple);
if (row.Length == 0)
{
Console.WriteLine("未检测到工件");
return false;
}
//取第一个匹配结果
double r = row[0].D;
double c = col[0].D;
double angRad = angle[0].D;
score = scoreTuple[0].D;
// ============【矫正后像素 → 机械臂物理坐标 九点单应变换】============
HTuple rxTuple, ryTuple;
HOperatorSet.ProjectiveTransPoint2d(_homMat2D, r, c, out rxTuple, out ryTuple);
robotX = rxTuple.D;
robotY = ryTuple.D;
// 弧度转角度；现场测试，角度方向反了就 robotRz = -angRad * 180 / Math.PI;
robotRz = angRad * 180 / Math.PI;
// 可选：绘图展示匹配轮廓
ShowResult(r, c, angRad);
return true;
}
catch (Exception ex)
{
Console.WriteLine("视觉流程异常：" + ex.Message);
return false;
}
}
/// <summary>
/// 绘制匹配结果（调试用，产线可删掉）
/// </summary>
private void ShowResult(double row, double col, double angRad)
{
HXLDCont modelContour = _shapeModel.GetShapeModelContours(1);
HMatrix homTrans = new HMatrix();
HOperatorSet.VectorToHomMat2d(0, 0, row, col, angRad, homTrans);
HXLDCont affContour = new HXLDCont();
HOperatorSet.AffineTransContourXld(modelContour, affContour, homTrans);
_win.DispImage(_imgUndist);
_win.DispXld(affContour, "green");
}
/// <summary>
/// TCP发送坐标字符串给机械臂控制器
/// </summary>
public void SendRobotTcp(double x, double y, double rz, string ip, int port)
{
try
{
TcpClient client = new TcpClient();
client.Connect(ip, port);
string sendStr = $"X={x:F3},Y={y:F3},Rz={rz:F2}";
byte[] data = Encoding.ASCII.GetBytes(sendStr);
client.GetStream().Write(data, 0, data.Length);
client.Close();
Console.WriteLine("发送成功：" + sendStr);
}
catch (Exception ex)
{
Console.WriteLine("TCP发送失败：" + ex.Message);
}
}
/// <summary>
/// 释放资源，程序退出调用
/// </summary>
public void Dispose()
{
if (_imgRaw != null) _imgRaw.Dispose();
if (_imgUndist != null) _imgUndist.Dispose();
if (_distortMap != null) _distortMap.Dispose();
if (_camParam != null) _camParam.Dispose();
if (_homMat2D != null) _homMat2D.Dispose();
if (_shapeModel != null) _shapeModel.Dispose();
if (_win != null) _win.Dispose();
HOperatorSet.HalconExit();
}
}
class Program
{
static void Main(string[] args)
{
VisionRobot vision = new VisionRobot();
if (!vision.LoadResources())
{
Console.WriteLine("资源加载失败，程序退出");
vision.Dispose();
return;
}
//===== 循环视觉检测 =====
while (true)
{
Console.WriteLine("\n按回车触发拍照识别，q退出");
string input = Console.ReadLine();
if (input == "q") break;
// ========= 相机采集部分 =========
// 【重点】这里替换为工业相机GrabImage
// HImage imgRaw = new HImage();
// imgRaw.GrabImage(acqHandle);
// 调试阶段：直接读取本地图片代替相机抓拍
HImage imgRaw = new HImage();
imgRaw.ReadImage("test_img.png");
bool ok = vision.RunVision(imgRaw, out double rx, out double ry, out double rz, out double score);
if (ok)
{
Console.WriteLine($"匹配分数:{score:F3} | 机械臂 X:{rx:F3} mm, Y:{ry:F3} mm, Rz:{rz:F2} °");
//发送给机械臂IP和端口
vision.SendRobotTcp(rx, ry, rz, "192.168.1.100", 5000);
}
imgRaw.Dispose();
}
vision.Dispose();
}
}
}
## 配套说明
### 1. 文件放置位置
将下面 4 个文件放在程序`bin/Debug`目录下：
1. `camera_param.dat` 棋盘格相机标定输出（内参 + 畸变系数）
2. `hom_mat2d.dat` 九点 N 点标定单应矩阵
3. `part_template.shm` shape 形状模板（在矫正后的图像上制作！重要）
4. 测试图片 `test_img.png`
> ⚠️ **模板制作关键点**：模板必须在**去畸变后的图像**上创建。不能直接在原图用 HDevelop 做模板。
### 2. 工业相机采集替换代码
如果用 Basler / 海康工业相机，替换掉读取图片代码。
// 相机采集示例（需要先初始化图像采集句柄AcqHandle）
// HImage imgRaw = new HImage();
// imgRaw.GrabImage(AcqHandle);
### 3. 重要坑点提醒
1. **坐标原点、角度方向**：
机械臂收到 Rz 不对，修改`robotRz = -angRad * 180 / Math.PI;`
2. 一旦镜头光圈、焦距变动，**必须重新棋盘格标定 + 重新九点标定 + 重建模板**。
3. 畸变映射`GenRadialDistortionMap`比较耗时，**只在程序启动生成一次，不要放到循环内部**。
4. 资源释放：所有 HImage、HMatrix、HShapeModel，用完一定要 Dispose，不然内存持续上涨。
### 4. 运行流程回顾
相机原图 → MapImage去畸变 → FindShapeModel形状模板匹配
→ 得到矫正后像素(R,C) → ProjectiveTransPoint2d用HomMat2D转换
→ 输出机械臂X,Y(mm)，角度转Rz → TCP发送给机械臂控制器
### 5. 性能优化建议（量产项目）
1. `GenRadialDistortionMap`生成的 Map 可以`WriteImage`保存为文件，启动直接 ReadImage 加载，省去每次生成 map 的时间。
2. 匹配参数：金字塔层数、最小匹配分数，根据现场工件调整。
3. 产线不需要图像显示时，直接删除 HWindow 相关代码，减少 CPU 开销。
C# Halcon SDK：棋盘格相机标定代码（求解相机内参 + 畸变系数，输出 camera_param.dat）
> 作用：采集多张棋盘格图片，自动识别内角点，执行相机标定，输出`camera_param.dat`，供上面视觉主程序加载做图像去畸变。
> 配套环境：引用 `halcondotnet.dll`
> 标定板参数示例：棋盘内角点 9 列 ×6 行，方格尺寸 5mm，根据你的标定板修改。
using System;
using System.Collections.Generic;
using HalconDotNet;
namespace HalconCameraCalibration
{
class Program
{
static void Main(string[] args)
{
HOperatorSet.HalconInit();
// ========== 【请根据你的棋盘格修改这两个参数！】==========
int chessCol = 9; // 棋盘内角点 列数
int chessRow = 6; // 棋盘内角点 行数
double cellSizeMm = 5.0; // 每个方格边长(mm)
// ======================================================
// 1. 创建标定模型
HCalibModel calibModel = new HCalibModel();
HOperatorSet.CreateCalibModel("calib_board", chessRow, chessCol, cellSizeMm,
new HTuple(), new HTuple(), calibModel);
// 2. 棋盘图片列表，准备15~20张不同角度的棋盘照片
List<string> imgPaths = new List<string>()
{
@"chess\chess_01.png",
@"chess\chess_02.png",
@"chess\chess_03.png",
@"chess\chess_04.png",
@"chess\chess_05.png",
@"chess\chess_06.png",
@"chess\chess_07.png",
@"chess\chess_08.png",
@"chess\chess_09.png",
@"chess\chess_10.png",
@"chess\chess_11.png",
@"chess\chess_12.png",
@"chess\chess_13.png",
@"chess\chess_14.png",
@"chess\chess_15.png"
};
HTuple allRow = new HTuple();
HTuple allCol = new HTuple();
HTuple imgCount = 0;
foreach (string path in imgPaths)
{
HImage img = new HImage();
img.ReadImage(path);
HTuple rowPoints, colPoints;
bool findOk = HOperatorSet.AddCalibImage(img, calibModel, out rowPoints, out colPoints);
if (findOk)
{
Console.WriteLine($"成功识别棋盘：{path}");
imgCount += 1;
}
else
{
Console.WriteLine($"【警告】无法识别棋盘角点：{path}");
}
img.Dispose();
}
Console.WriteLine($"\n一共加载 {imgCount} 张有效标定图像，开始标定计算...");
//3. 执行相机标定
HCamPar camParam = new HCamPar();
HPoseData camPose = new HPoseData();
HTuple errors;
HOperatorSet.CalibrateCameras(calibModel, camParam, camPose, out errors);
//打印标定平均误差
double avgError = errors.TupleMean().D;
Console.WriteLine($"标定平均重投影误差：{avgError:F4} 像素");
if (avgError > 0.3)
{
Console.WriteLine("⚠️ 误差偏大，建议重新拍摄棋盘图片！理想<0.1~0.2像素");
}
//4. 保存相机参数（给主视觉程序使用）
camParam.WriteCamPar("camera_param.dat");
Console.WriteLine("✅ 相机参数已保存 camera_param.dat");
//释放资源
calibModel.Dispose();
camParam.Dispose();
camPose.Dispose();
HOperatorSet.HalconExit();
Console.WriteLine("标定完成，按回车退出");
Console.ReadLine();
}
}
}
## 标定操作步骤
1. 准备**棋盘格标定板**（建议陶瓷标定板，精度高，不要打印 A4 纸）
2. 固定相机、镜头，光圈、焦距锁死！**标定之后绝对不能再调镜头**
3. 拍摄 15~20 张照片：
- 棋盘放在视野中心、左上、右上、左下、右下
- 棋盘轻微倾斜、远近变化
- 棋盘尽量铺满画面，但不要超出图像边界
4. 图片放到 `chess` 文件夹，修改代码内棋盘行列和方格尺寸
5. 运行程序，自动识别角点，执行标定，输出`camera_param.dat`
## 接下来：九点标定 C# 代码（采集矫正后像素，生成 hom_mat2d.dat）
> 这个代码，用于机械臂示教 9 个标定点，**原图先畸变矫正，提取标记圆心，配对机械臂坐标，求解单应矩阵**
using System;
using HalconDotNet;
namespace HalconNinePointCalib
{
class Program
{
static void Main(string[] args)
{
HOperatorSet.HalconInit();
//加载相机内参（上一步棋盘格标定输出）
HCamPar camParam = new HCamPar();
camParam.ReadCamPar("camera_param.dat");
//生成畸变校正映射
HMap distMap = new HMap();
HOperatorSet.GenRadialDistortionMap(distMap, camParam, "bilinear");
//========= 【现场采集的9组数据，替换为你现场真实值！】=========
// 注意：Row,Col 是【去畸变之后图像上的圆心像素坐标】！不是原图！
HTuple rowList = new HTuple(new double[] { 200, 200, 200, 320, 320, 320, 450, 450, 450 });
HTuple colList = new HTuple(new double[] { 200, 320, 450, 200, 320, 450, 200, 320, 450 });
//机械臂BASE坐标，示教器读取(mm)
HTuple robotXList = new HTuple(new double[] { 10, 10, 10, 20, 20, 20, 30, 30, 30 });
HTuple robotYList = new HTuple(new double[] { 10, 20, 30, 10, 20, 30, 10, 20, 30 });
//===========================================================
//求解单应矩阵：矫正图像像素 → 机械臂XY
HMatrix homMat2D = new HMatrix();
HOperatorSet.VectorToHomMat2d(rowList, colList, robotXList, robotYList, homMat2D);
//保存矩阵
homMat2D.WriteMatrix("hom_mat2d.dat", "real", "");
Console.WriteLine("✅ 九点标定矩阵保存成功 hom_mat2d.dat");
//重投影误差校验
HTuple calcRobotX, calcRobotY;
HOperatorSet.ProjectiveTransPoint2d(homMat2D, rowList, colList, out calcRobotX, out calcRobotY);
HTuple errX = calcRobotX - robotXList;
HTuple errY = calcRobotY - robotYList;
HTuple errSquare = errX * errX + errY * errY;
double rmse = Math.Sqrt(errSquare.TupleMean().D);
Console.WriteLine($"九点标定RMSE误差(mm)：{rmse:F4}");
//资源释放
camParam.Dispose();
distMap.Dispose();
homMat2D.Dispose();
HOperatorSet.HalconExit();
Console.ReadLine();
}
}
}
## 九点标定现场采集流程（非常关键）
1. 机械臂末端贴圆形标记（实心黑圆）
2. 依次移动机械臂标记到视野 9 个点位，均匀分布到画面四角 + 中心
3. 每一个点位：
- 相机抓拍原图
- 执行畸变矫正得到矫正图
- 在矫正图上找圆，得到矫正后圆心 Row/Col
- 记录该点机械臂 BASE X,Y
4. 把 9 组【矫正后像素 + 机械臂 XY】填入代码数组，运行，得到 hom_mat2d.dat
## 整套工程文件清单汇总
bin/Debug
├─ camera_param.dat 棋盘格标定输出（内参+畸变）
├─ hom_mat2d.dat 九点N点标定单应矩阵
├─ part_template.shm shape模板（必须在矫正图像上创建）
├─ chess文件夹 棋盘标定图片
└─ test_img.png 测试工件图片
```
## 整套流水线完整顺序回顾
1. 拍摄棋盘格照片 → C# 棋盘标定程序 → `camera_param.dat`
2. 机械臂示教 9 点，采集矫正图像上标记圆心 → C# 九点标定程序 → `hom_mat2d.dat`
3. 在**畸变矫正后的图像**制作 shape 模板 → `part_template.shm`
4. 主视觉程序：Grab 原图 → 畸变校正 → FindShapeModel → ProjectiveTransPoint2d → TCP 发送 X,Y,Rz 给机械臂
## 重要注意事项
1. 所有标定、模板制作，**镜头光圈、焦距固定锁死，不能改动**，改动后全部标定作废。
2. 模板不能用原图制作！必须在 undistort 矫正后的图像上制作 shape model。
3. 九点标定点像素，**必须是矫正后的像素坐标，不能使用原始图像像素**，否则坐标转换完全错乱。
4. 标定重投影误差参考：
- 相机标定：<0.2 像素优秀，>0.3 像素需要重拍棋盘。
- 九点标定 RMSE：根据工作距离，一般控制在 0.05~0.2mm 为佳。
国产 RISC-V 架构 AI 视觉芯片，是 K210 的升级款，用来做嵌入式机器视觉
## 核心信息
1. **厂商**：嘉楠科技（勘智 Kendryte）
2. **定位**：端侧 AI 视觉芯片，自带硬件 KPU 人工智能算力，**能接摄像头做图像识别、模板匹配、目标检测、YOLO 识别，还内置 3D 结构光深度引擎，可以接深度相机**
3. 算力：等效约 6T，是老款 K210 的 13.7 倍；支持最多 3 路摄像头同时采集，最高 4K 图像输入。
4. 开发板：**CanMV K230**（庐山派），直接买到成品开发板，MicroPython 简单开发，很多自动化培训、教学项目在用。
## 和你前面的项目关系（重点）
- ✅ 可以替代 PC、OpenCV 上位机，**低成本做 2D 视觉定位，算出工件 XY + 旋转角度**
- ✅ 自带网口 / 串口，识别完坐标，通过 Modbus/TCP 发给 S7-200SMART、S7-1200 PLC，驱动机械臂抓取
- ✅ 优势：**便宜！芯片功耗很低，不需要电脑，嵌入式小型视觉方案**
## 极简卡片
- K230：国产 AI 视觉芯片，CanMV 开发板
- 用途：摄像头图像采集、AI 识别、2D 定位，输出 XYR 坐标给 PLC
- 开发：MicroPython 上手简单，自动化培训常用
- 对比：K210（老款弱一点）；K230D 是精简版，芯片自带内存，板子更小
## 选型区分
- Halcon/VisionMaster：工业成熟视觉软件（电脑 / 专用控制器，贵，稳定）
- OpenCV：电脑上位机开源视觉
- K230 CanMV：嵌入式板卡，**低成本小型视觉方案，无电脑**
下一篇：PLC学习前置知识点汇集
